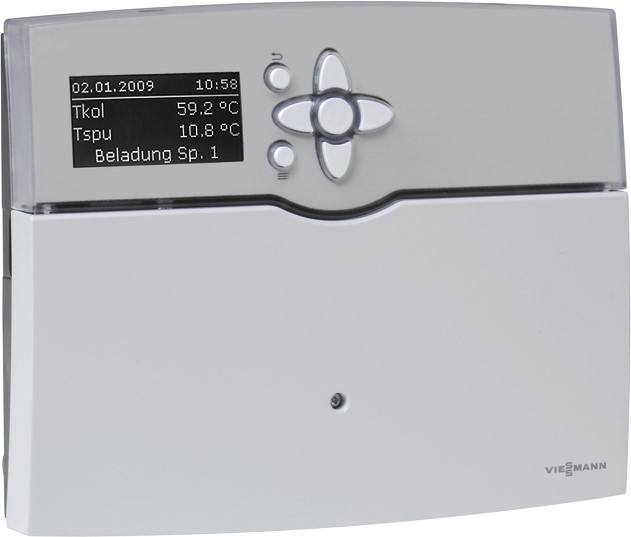

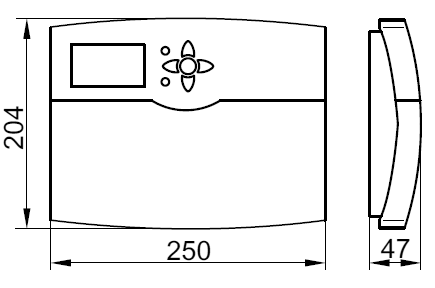

Viessmann Vitosolic 200 (Typ SD4)

Solarregler für Wandmontage

• elektronische Temperatur-Differenz-Regelung zur Wandmontage für Viessmann Solaranlagen mit bis zu 4 Verbrauchern
• geeignet für eine bivalente Trinkwassererwärmung oder bivalente Trinkwasser- und Schwimmbadwassererwärmung bzw. Unterstützung der Raumbeheizung mit Viessmann Sonnenkollektoren und Öl-/ Gas- und Festbrennstoff-Heizkesseln
• es besteht die Möglichkeit zur Drehzahlregelung der Solarkreispumpe(n) für Standardpumpen durch Pulspaketsteuerung oder Solarkreispumpen mit PWM-Eingang (Grundfos, Wilo)
• die Regelung verfügt über eine digitale Temperaturanzeige, Leistungsbilanzierung und ein Diagnosesystem
• mit Anschlussmöglichkeit von Wärmemengenzähler und/ oder Solarzelle
• Lieferumfang: Vitosolic 200 mit Kollektortemperatursensor (NTC 20k: 2,5m) und 2 Temperatursensoren (NTC 10k: 3,8m)

in Heizungsanlagen mit KM-BUS:

• Unterdrückung der Nacherwärmung des Speicher-Wassererwärmers durch den Heizkessel und
• Aufheizung der solarbeheizten Vorwärmstufe (bei Speicher-Wassererwärmern mit einem Gesamtvolumen > 400 Liter)

in Heizungsanlagen ohne KM-BUS:

• Möglichkeit zur Unterdrückung der Nacherwärmung des Speicher-Wassererwärmers durch den Heizkessel

Funktion:

• Schalten der Solarkreispumpe für die Trinkwasser-und/oder Schwimmbadwassererwärmung oder andere Verbraucher
• Elektronische Begrenzung der Temperatur im Speicher-Wassererwärmer (Sicherheitsabschaltung bei 90°C)
• Sicherheitsabschaltung der Kollektoren
• Wärmebilanzierung:
  – Temperaturdifferenzmessung und Eingabe des Volumenstroms
  oder
  – Erweiterungsset Wärmemengenzähler mit Volumenmessteil und je 2 Temperatursensoren
• Anzeige der Betriebsstunden der Solarkreispumpe
• Bypass-Schaltung mit Kollektortemperatursensor und Bypass-Sensor oder mit Kollektortemperatursensor und Solarzelle zum Verbessern des Anlaufverhaltens der Anlage
• Unterdrückung der Nachheizung durch den Heizkessel:
  • Anlagen mit Vitotronic-Regelung mit KM-BUS
    An der Vitotronic-Regelung wird ein 3. Trinkwassertemperatur-Sollwert codiert. Der Speicher-Wassererwärmer wird erst vom Heizkessel beheizt, wenn dieser Sollwert nicht durch die Solaranlage erreicht wird.
  • Anlagen mit weiteren Viessmann-Regelungen
    Über einen bauseits zu stellenden Widerstand wird eine um 10 K höhere Trinkwasser-Isttemperatur simuliert. Der Speicher-Wassererwärmer wird erst vom Heizkessel beheizt, wenn diese Isttemperatur nicht durch die Solaranlage erreicht wird.

Zusatzfunktion für die Trinkwassererwärmung:

Bei Anlagen mit einem Gesamt-Speicherinhalt über 400 Liter muss der gesamte Wasserinhalt einmal täglich auf 60 °C erwärmt werden.

• Anlagen mit Vitotronic-Regelung mit KM-BUS:
  An der Vitotronic-Regelung wird ein 2. Trinkwassertemperatur-Sollwert codiert und die 4. Warmwasser-Phase aktiviert. Dieses Signal wird an die Solarregelung übertragen und die Umschichtpumpe wird eingeschaltet.
• Anlagen mit weiteren Viessmann-Regelungen:
  Die Umschichtpumpe wird zu einer einstellbaren Zeit eingeschaltet, wenn der Speicher-Wassererwärmer zuvor nicht min. einmal täglich 60 °C erreicht hat. Über einen bauseits zu stellenden Widerstand wird ein Trinkwassertemperatur-Istwert von ca. 35 °C simuliert.

Trinkwasser- und Schwimmbadwassererwärmung:

Trinkwassererwärmung erfolgt vorrangig. Während der Erwärmung des Schwimmbadwassers (Verbraucher mit der niedrigeren Solltemperatur) wird die Umwälzpumpe zeitabhängig ausgeschaltet, um festzustellen, ob der Speicher-Wassererwärmer (Verbraucher mit der höheren Solltemperatur) nachgeladen
werden kann. Falls dieser aufgeheizt ist oder die Temperatur des Wärmeträgermediums zur Beheizung des Speicher-Wassererwärmers nicht ausreicht, wird weiter Schwimmbadwasser erwärmt.

Trinkwasser-und Heizungswassererwärmung mit Heizwasser-Pufferspeicher:

Das Pufferspeicherwasser wird durch Sonnenenergie erwärmt. Vom Pufferspeicherwasser wird das Trinkwasser erwärmt. Falls die Temperatur im Heizwasser-Pufferspeicher die Heizungsrücklauftemperatur um den eingestellten Wert übersteigt, wird ein 3-Wege-Ventil geschaltet und das Heizungsrücklaufwasser
wird zur Rücklauftemperaturanhebung über den Heizwasser-Pufferspeicher in den Heizkessel geführt.

• Pumpenansteuerung für vorgeschaltete Wärmetauscher
• Thermostatfunktion: Diese Funktion kann unabhängig vom Solarbetrieb genutzt werden

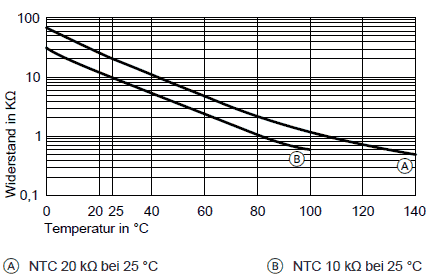

Kennlinie der Sensoren:
