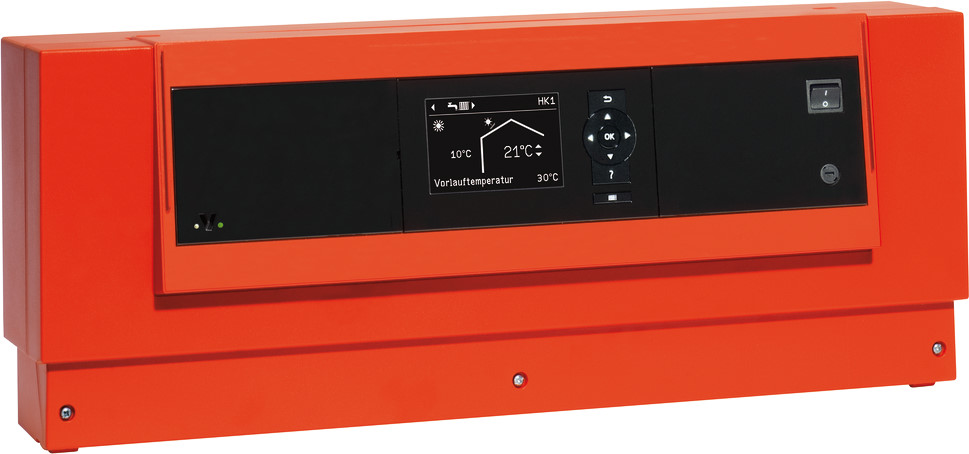

VIESSMANN Vitotronic 200-H Typ HK3B

Heizkreisregelung für max. 3 Heizkreise mit Mischer und Speichertemperaturregelung

Nicht in Verbindung mit Wärmepumpenregelung Vitotronic 200) oder Regelung eines Speicherladesystems mit Mischgruppe.

• Zum Anschluss eines separaten Mischer-Motors (Zubehör).
• Für den Heizkreis ist ein Erweiterungssatz oder ein Mischermotor und ein Vorlauftemperatursensor (Zubehör) erforderlich.
• Für Wandmontage. Zum Einbau der Vitotronic in einen Schaltschrank ist ein Montagesatz (Zubehör) erforderlich.

Eigenschaften:

• Einfache Inbetriebnahme durch Plug and Work-Funktion,
• Automatikfunktion für die Anpassung der Zeitprogramme für die Trinkwassererwärmung und Zirkulationspumpe,
• Automatische Sommer-/Winterzeit-Umschaltung,
• Adaptive Speichertemperaturregelung,
• Kontrollierte Estrich-Trocknung,
• Optimierte Regelung von Fußbodenheizungen mit Vor- und Rücklauftemperatursensor am Mischerkreis 1,
• Integriertes Diagnosesystem und Sammelstörmeldung.
• Heizkennlinien und Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe sind getrennt einstellbar.

Lieferung mit 1 Außentemperatursensor und Wandmontagesockel und Anleitungen.

Externe Geräte werden über Rast 5-Systemstecker angeschlossen.

Die Vitotronic 200-H enthält:

• Anlagenschalter, Elektronischen Maximaltemperaturbegrenzer, Betriebs- und Störanzeige.
• Optolink Laptop-Schnittstelle zum Direktanschluss eines PC mit Vitosoft 300 und herausnehmbares Bedienteil.
• Anschluss für externe Betriebsprogrammumschaltung, Mischer auf oder Mischer zu.
• Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrast- reicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
• Möglichkeiten zur Einstellung von Betriebsprogramm, Sollwerten und Zeitprogrammen sowie Abfragen von Temperaturen und mit Verbrauchsanzeige.

Anschlussmöglichkeiten über LON-Bus in Verbindung mit Kommunikationsmodul LON (Zubehör) an:

• Vitotronic 100 (Typ GC1, GC1B, GC7B)
• Vitotronic 200 (Typ GW1B, GW7B, CO1I, CO1E, KW6B, HO1B, HO2B, HO2C, KO1B, KO2B, WO1B, WO1C)
• Vitotronic 300 (Typ GW2B, GW4B, CM1I, CM1E)
• Vitotronic 200-H (Typ HK1B, HK3B)
• Vitotronic 300-K (Typ MW1B und MW2B)


Funktionserweiterung EA1 (Zubehör) mit einem Analogeingang (0-10V) zur Kesselvorlauf-Solltemperaturvorgabe. Drei Digitaleingängen zur externen Umschaltung des Betriebsprogramm, externes Sperren mit Störungsmeldungen. Ein Digitalausgang zur Ansteuerung einer Pumpe oder Signalisierung des reduzierten Heizbetriebs eines Heizkreises.

Über KM-BUS ist eine einfache Fernüberwachung mit Vitocom 100 (Zubehör) möglich.

Über LON-BUS (Kommunikationsmodul LON, Zubehör, muss eingebaut sein) ist die Fernparametrierung in Verbindung mit Vitocom 300 (Zubehör) und Vitodata 300 (Zubehör) möglich. Zugriff auf Vitodata über PC mit Webbrowser und Internet. Über LON und/oder Vitogate 200 EIB (Zubehör) kommunikationsfähig mit übergeordneten Leitsystemen.

Über den LON-BUS kann der Außentemperatursensor der übergeordneten Regelung genutzt werden. Der mitgelieferte Außentemperatursensor braucht dann nicht angeschlossen zu werden. Zur Regelung des Vitotrans 222 mit Mischgruppe ist ein zusätzlicher Speichertemperatursensor erforderlich (Zubehör).
