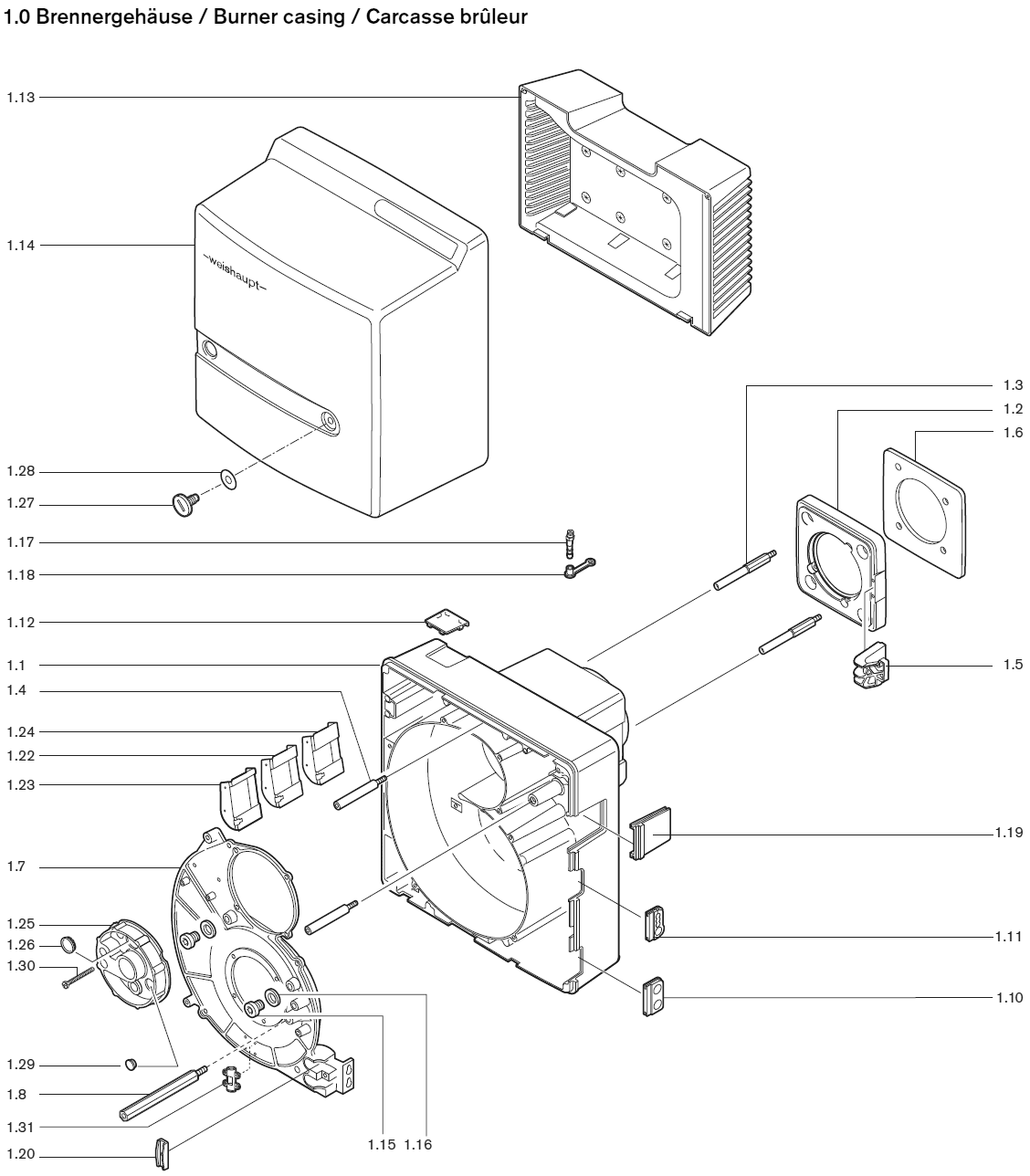

| Pos. | Bezeichnung | Bestell-Nr. | Designation | Désignation |
|---|---|---|---|---|
| 1,0 | Brennergehäuse WL10-D | Burner casing | Carcasse brûleur | |
| 1,1 | Brennergehäuse | 241 110 01 307 | Burner casing | Carcasse |
| 1,2 | Brennerflansch | 241 110 01 057 | Burner flange | Bride brûleur |
| 1,3 | Stehbolzen für Brennerflansch | 241 050 01 187 | Stay bolt for burner flange | Tige de serrage pour bride brûleur |
| 1,4 | Schraube M6 für Brennergehäuse | 241 110 01 297 | Screw for burner casing | Vis pour carcasse brûleur |
| 1,5 | Tragarm für Serviceposition | 241 110 01 067 | Support bracket service pos. | Support position entretien |
| 1,6 | Flanschdichtung | 241 110 01 107 | Flange gasket | Joint de bride |
| 1,7 | Gehäusedeckel | 241 110 01 317 | Housing cover | Couvercle carcasse |
| 1,8 | Stehbolzen Abdeckhaube | 241 210 01 207 | Stay bolt cover | Goujon capot |
| 1,9 | WTU-S mit WL10-D Serviceposition | 241 050 01 347 | for WL10-D on WTU-S | pour WL10-D sur WTU-S |
| 1,10 | Tülle für Ölschlauchdurchführung | 241 400 01 177 | Grommet for oil hoses | Passe-câbles pour flexibles |
| 1,11 | Tülle für Anschlusskabel | 241 200 01 247 | Grommet for connection cable | Passe-câble de racc. |
| 1,13 | Ansauggehäuse komplett | 241 110 01 082 | Intake housing complete | Caisson d'aspiration complet |
| 1,14 | Abdeckhaube mit Schraube | 241 110 01 112 | Cover complete | Capot complet avec vis |
| 1,15 | Schraube G 1/8 A DIN 908 | 409 004 | Screw | Vis |
| 1,16 | Dichtring 10 x 13,5 x 1,5 DIN 7603 | 441 033 | Sealing ring | Joint |
| 1,17 | Einschraubstutzen R 1/8 GES6 | 453 017 | Threaded bolt | Prise de mesure |
| 1,18 | Schutzkappe DN6 SELF 50/2 CF | 232 300 01 047 | Protective cap | Capuchon |
| 1,19 | Abdeckung Gehäuse | 241 110 01 177 | Cover for housing | Capot pour carcasse |
| 1,22 | Luftleitblech WL10/2-D | 241 110 01 267 | Air guiding sheet | Tôle de guidage d'air |
| 1,23 | Luftleitblech WL10/1-D-1LN, WL10/2-D-1LN | 241 110 01 287 | Air guiding sheet | Tôle guide air |
| 1,24 | Luftleitblech WL10/3-D | 241 110 01 327 | Air guide | Tôle de guidage d'air |
| 1,25 | Deckel-Düsenstock QRB4 | 241 110 01 342 | Cover nozzle assembly | Couvercle ligne de gicleur complet |
| 1,26 | Schauglas | 241 400 01 377 | Sight glass | Verre de visée |
| 1,27 | Schraube M 8 x 15 | 142 013 01 157 | Screw | Vis |
| 1,28 | Scheibe 7+0,2 x 18 x 0,6 | 430 016 | Washer | Rondelle |
| 1,29 | Verschlusstülle | 756 159 | Closing grommet | Bouchon |
| 1,30 | Verstellschraube M 6 x 88 | 241 400 10 097 | Adjusting screw | Vis de réglage |
| 1,31 | Halter für Serviceposition WTU | 241 050 01 267 | Bracket | Fixation pour position entretien WTU |
| Verre visée sur couvercle compteur | ||||
| horaire | ||||
| 1.20 | Halter für Ölschlauch | 241 400 01 367 | Holder for oil hose | Fixation pour flexible |
| 1.21 | WL10-D an WTU-S | 241 050 01 327 | for WL10-D on WTU-S | pour WL10-D sur WTU-S |
| Pos. | Bezeichnung | Bestell-Nr. | Designation | Désignation |
|---|---|---|---|---|
| 2,3 | Ölschlauch DN 4 1200 mm | 491 126 | Oil hose | Flexible fioul |
| Ölschlauch DN 4 1200 mm diffusionsdicht | 491 131 | Oil hose diffusion proof | Flexible fioul renforcé | |
| 2,4 | Schraube M 8 x 30 DIN 912 | 402 517 | Screw | Vis |
| 2,5 | Verschlussbutzen BUZ 06-LL mit Mutter | 241 100 06 012 | Bypass plug | Bouchon |
| 2,6 | Steckerteil ST18/7 | 716 549 | Plug | Connecteur |
| 2,7 | Steckerteil ST18/4 | 716 546 | Plug | Connecteur |
| 2,8 | Scheibe 8,4 | 430 504 | Washer | Rondelle |
| 2,9 | Abdeckung für Abdeckhaube WL10-D WFM05 | 241 210 01 127 | Cover for cover | Couvercle pour capot |

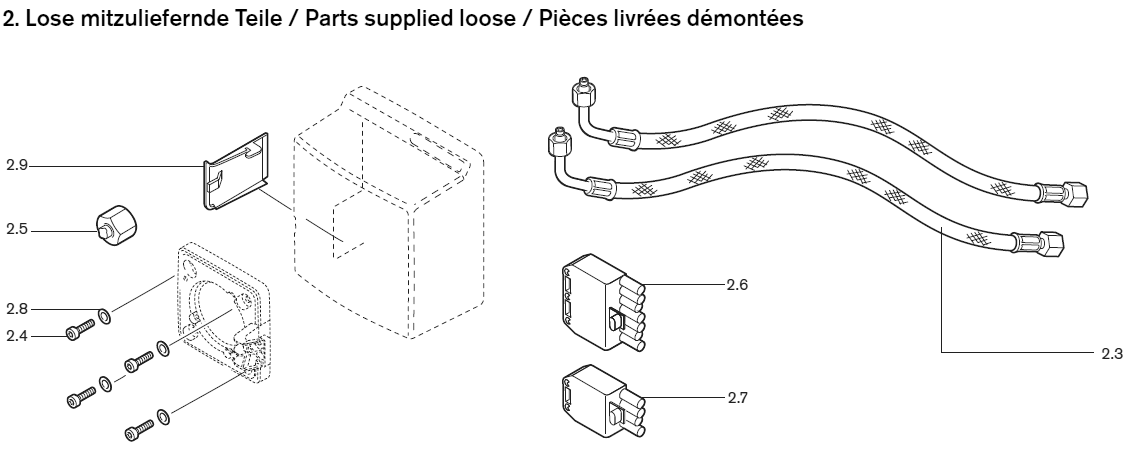

| Lose mitzuliefernde Teile | Pièces livrées | |||
| WL10-D | démontées | |||
| Boulons et rondelles de fixation | ||||
| bride brûleur | ||||
| Boulons et rondelles de fixation | ||||
| bride brûleur |
| 3. | Düsen (Werte geprüft) | Bestell-Nr. | Nozzles | Gicleurs |
|---|---|---|---|---|
| Düsen Fabrikat Fluidics | Order-No. | Fluidics manufacture | Fabrication Fluidics | |
| Größe in US Gph bei 7 bar | No de commande | Size in US Gph at 7 bar | grandeur en US Gph à 7 bar | |
| Typ SF - 45° Vollstrahl | Fluidics manufacture | Fabrication Fluidics | ||
| 0,65 | 602 706 | Solid spray | Cône plein | |
| 0,75 | 602 060 | |||
| 0,85 | 602 061 | |||
| 1,00 | 602 062 | |||
| 1,10 | 602 063 | |||
| 1,25 | 602064 | |||
| 1,35 | 602065 | |||
| 1,50 | 602066 | |||
| 2,00 | 602069 | |||
| Düsen Fabrikat Fluidics | Fluidics manufacture | Fabrication Fluidics | ||
| Typ SF - 60° Vollstrahl | Solid spray | Cône plein | ||
| 0,75 | 602 070 | |||
| 0,85 | 602 071 | |||
| 1,00 | 602 072 | |||
| 1,25 | 602 074 | |||
| 1,35 | 602 075 | |||
| 1,50 | 602 076 | |||
| 1,65 | 602 077 | |||
| 1,75 | 602 078 | |||
| 2,00 | 602 079 | |||
| Düsen Fabrikat Fluidics | Fluidics manufacture | Fabrication Fluidics | ||
| Typ HF - 45° Hohlstrahl | 602 682 | Hollow spray | Cône creux | |
| 0,65 | 602 683 | |||
| 0,75 | 602 684 | |||
| 0,85 | 602 710 | |||
| 1,00 | 602 711 | |||
| 1,10 | 602713 | |||
| 1,25 | 602714 | |||
| 1,35 | 602715 | |||
| 1,50 | 602716 | |||
| 1.65 | 602717 | |||
| 1,75 | 602718 | |||
| 2,00 | ||||
| Düsen Fabrikat Fluidics | Fluidics manufacture | Fabrication Fluidics | ||
| Typ HF - 60° Hohlstrahl | 602 722 | Hollow spray | Cône creux | |
| 0,65 | 602 723 | |||
| 0,75 | 602 724 | |||
| 0,85 | 602 728 | |||
| 1,00 | 602 729 | |||
| 1,10 | ||||
| 1,25 | 602 730 | |||
| 1,35 | 602 731 | |||
| 1,50 | 602 732 | |||
| 1,65 | 602 733 | |||
| 1,75 | 602 734 | |||
| 2,00 | 602 735 | |||
| Düsen Fabrikat Steinen | Steinen manufacture | Fabrication Steinen | ||
| Größe in US Gph bei 7 bar | Size in US Gph at 7 bar | grandeur en US Gph à 7 bar | ||
| Düsen Fabrikat Steinen | 612 201 | Steinen manufacture | Fabrication Steinen | |
| Typ S - 60° Vollstrahl | 612 250 | Solid spray | Cône plein | |
| 0,60 | 612 203 | |||
| 0,65 | 612 206 | |||
| 0,75 | 612 207 | |||
| 0,85 | 612 208 | |||
| 1,00 | ||||
| 1,10 | 612 210 | |||
| 1,25 | 612 211 | |||
| 1,35 | 612 212 | |||
| 1,50 | 612 213 | |||
| 1,65 | 612 214 | |||
| 1,75 | 612 216 | |||
| 2,00 | ||||
| Düsen Fabrikat Steinen | 612 512 | Steinen manufacture | Fabrication Steinen | |
| Typ H - 60° Hohlstrahl | 612 513 | Hollow spray | Cône creux | |
| 0,65 | 612 514 | |||
| 0,75 | 612 517 | |||
| 0,85 | 612 518 | |||
| 1,00 | ||||
| 1,10 | 612 519 | |||
| 1,25 | 612 520 | |||
| 1,35 | 612 521 | |||
| 1,50 | 612 522 | |||
| 1,65 | 612 515 | |||
| 1,75 | 612 516 | |||
| 2,00 |
| Pos. | Bezeichnung | Bestell-Nr. | Designation | Désignation |
|---|---|---|---|---|

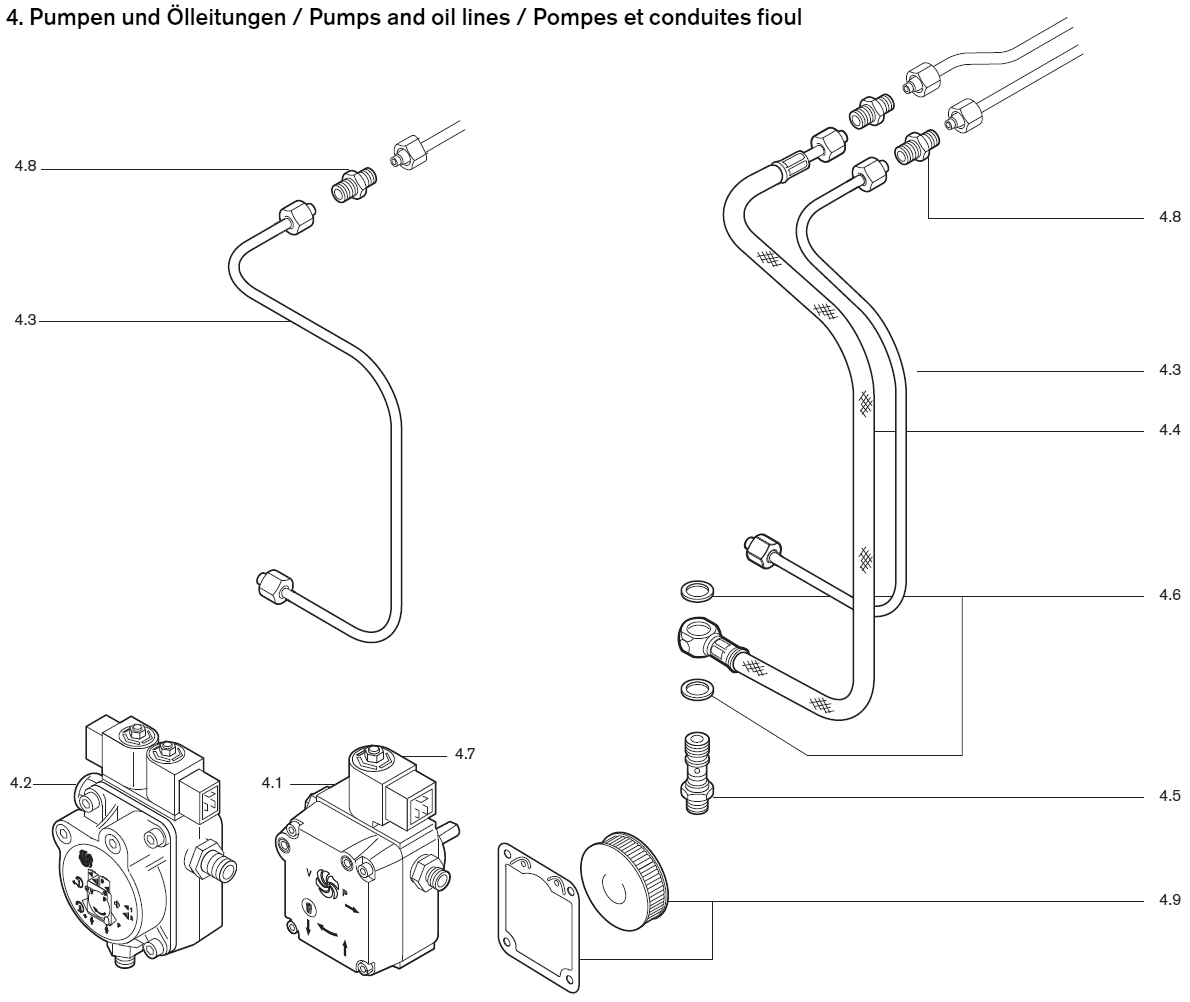

| 4 | Pumpen und Ölleitungen | Pumps and oil lines | Pompes et conduites fioul | |
| 4,1 | Pumpe ALVE30C 9300 4P0700R 4-8 bar | 601 857 | Pump | Pompe |
| 4,2 | Pumpe AT2V 45 C 9602 4P0700 | 601 865 | Pump | Pompe |
| 4,4 | Druckschlauch Lecköl | 491 247 | Pressure hose | Flexible HP |
| 4,5 | Schwenkschraube R1/8 / M10 x 1 | 241 110 06 057 | Hinge screw | Raccord pour tube coudé |
| 4,6 | Dichtring A 10 x 14 x 4,0 DIN 7603 | 440 037 | Sealing ring | Joint |
| 4,8 | Verschraubung XG 04-LL | 452 020 | Screwed union XG 04-LL | Raccord XG 04-LL |
| Ölleitung WL10/2-D Pumpe Düsenstock | 241 110 06 018 | |||
| WL10/2-D-WTU Pumpe Düsenstock | 241 110 06 028 | |||
| WL10/LN-WTU Pumpe Düsenstock Vorl. | 241 110 06 048 | |||
| WL10/LN Pumpe Düsensock Vorlauf | 241 110 06 038 | |||
| Magnetspule 185 - 254 V, 50-60 Hz | 604 495 | |||
| 100 - 127 V, 50-60 Hz | 604 428 | |||
| Filtersatz mit Deckeldichtung für Pos. 4.1 4.2 | ||||
| AL, ALE, AT2 | ||||
| Closing piece for single line | Bouchon BUZ le fonctionnement | |||
| operation | d`une seule ligne |
| Pos. | Bezeichnung | Bestell-Nr. | Designation | Désignation |
|---|---|---|---|---|

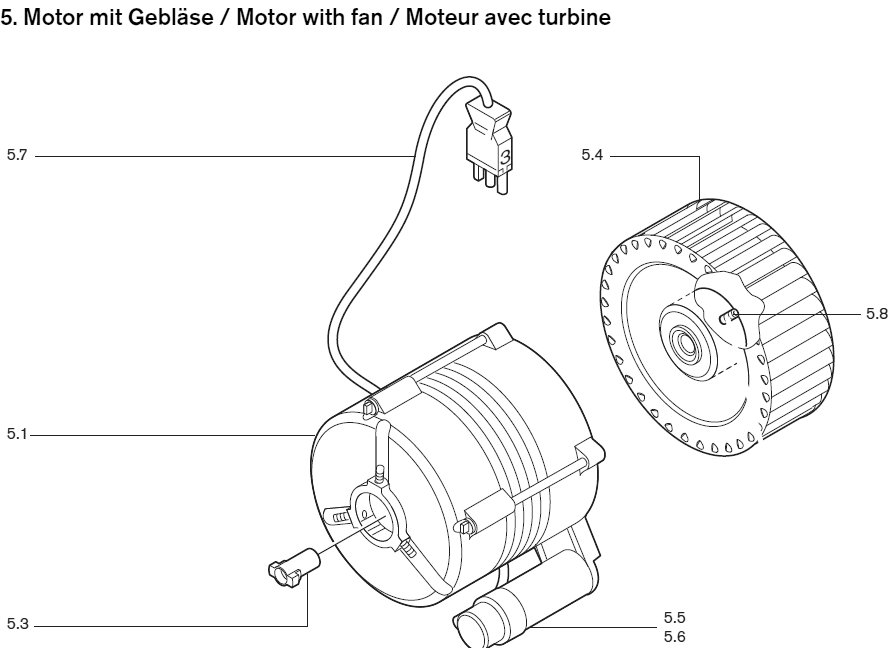

| 5 | Motor mit Gebläse WL10-D | Motor with fan | Moteur avec turbine | |
| 5,2 | Motor ECK02/H-2/2 230V 50Hz für WTU | 652 096 | Motor for execution WTU | Moteur pour execution WTU |
| 5,3 | Steckkupplung für Brennermotor | 652 135 | Plug coupling for motor | Accouplement pour moteur |
| 5,6 | Kondensator 4 μF für ECK 02/H | 713 473 | Condenser | Condensateur |
| 5,7 | Steckerkabel Nr. 3 | 241 050 12 062 | Plug cable | Câble avec fiche |
| 5,8 | Gewindestift M6 x 8 für Geläserad | 420 549 | Theraded bolt for fan | Tige filetée pour turbine |
| Motor ECK03/H-2 230V 50Hz | 652 110 | |||
| ECK03/H-2 220V 60Hz | 652 111 | |||
| ECK03/H-2 110V 60Hz | 652 112 | |||
| Gebläserad 157 x 47-L S1 50Hz | 241 110 08 042 | |||
| 146 x 42-L S1 60Hz | 241 110 08 052 | |||
| Kondensator | 713 474 | |||
| 5 μF für ECK 03/H 230V 50 Hz | 713 473 | |||
| 4 μF für ECK 03/F 220 V 60 Hz | 713 478 | |||
| 12 μF für ECK 03/F 110 V 60 Hz |
| Pos. | Bezeichnung | Bestell-Nr. | Designation | Désignation |
|---|---|---|---|---|

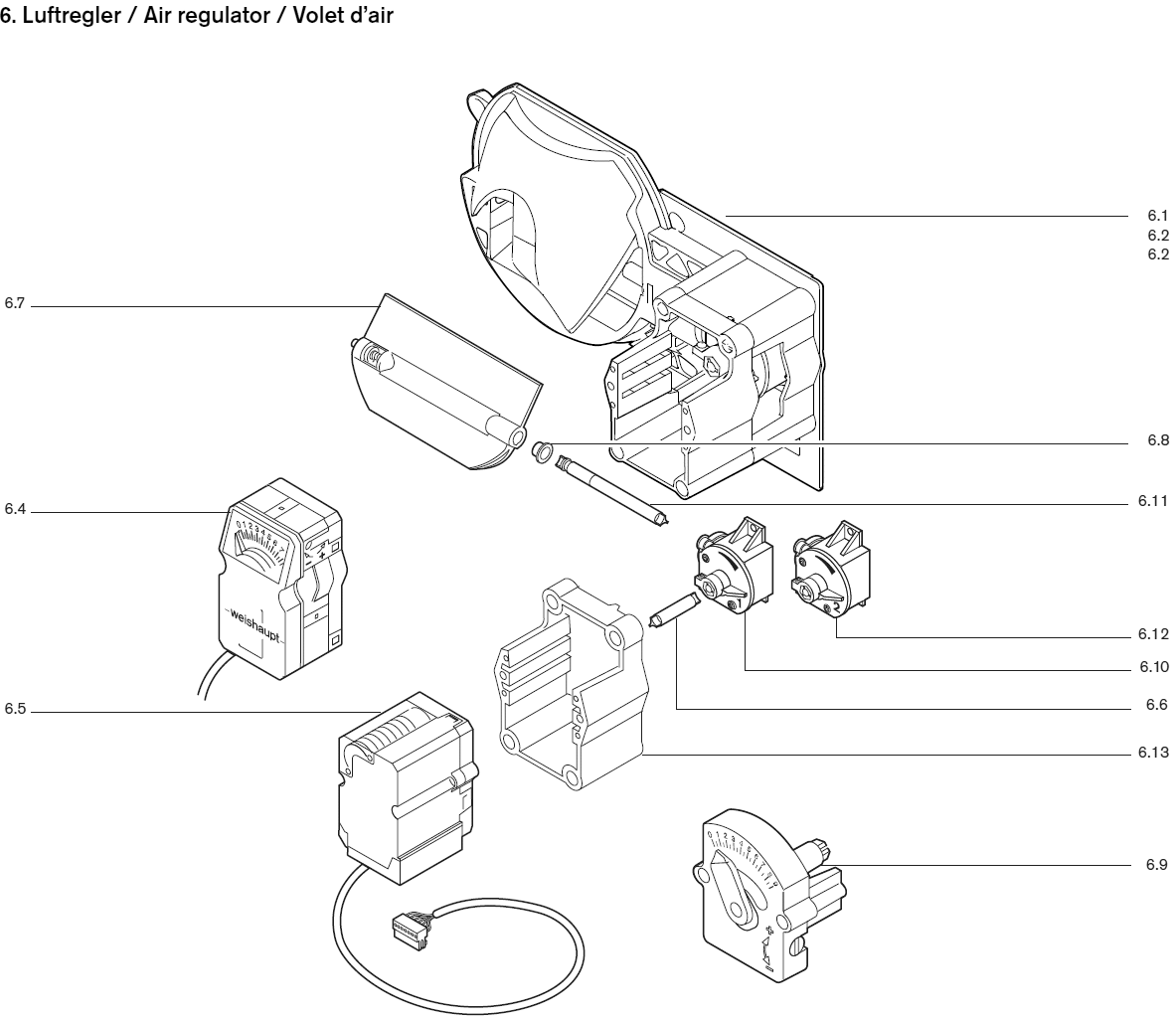

| 6 | Luftregler | Air regulator | Volet d’air | |
| 6,2 | Luftregler mit Handverst. W10D Feder 1 | 241 110 02 072 | Air regulator | Servomoteur réglage ressort 1 |
| Régulateur air | ||||
| 6,3 | Luftregler WL10-D-Z Feder 2 Winkelgetriebe | 241 110 02 092 | Air regulator | Servomoteur réglage ressort 2 |
| 6,5 | Schrittmotor STD 4,5 24V B0.36/6 4NL | 651 102 | Stepping motor | Moteur |
| 6,6 | Welle Winkelgetriebe - Stellantrieb | 241 400 02 157 | Shaft mitre gear | Axe renvoi d'angle-servomoteur |
| 6,7 | Luftklappe komplett | 241 110 02 102 | Air damper complete | Volet d'air complet |
| 6,8 | Lager für Luftklappenwelle | 241 110 02 107 | Bearing for air damper | Roulement pour volet d'air |
| 6,9 | Handverstellung | 241 050 02 022 | Manual adjustment | Réglage manuel |
| 6,10 | Winkelgetriebe Feder 1 | 241 110 02 052 | Angle gear spring | Renvoir d'angle ressort 1 |
| 6,11 | Welle Luftklappe - Winkelgetriebe | 241 210 02 057 | Shaft air damper | Axe volet d'air - renvoi d'angle |
| 6,12 | Winkelgetriebe Feder 2 | 241 110 02 062 | Angle gear spring 2 | Renvoi d'angle ressort 2 |
| 6,13 | Rahmen | 241 210 02 037 | Frame | Châssis |
| Servomoteur ressort 1 | ||||
| renvoi d'angle | ||||
| Stellantrieb | 651 049 | |||
| W-St02/2 220-240V 50Hz | 651 050 | |||
| W-St02/2 110V 60Hz |
| Pos. | Bezeichnung | Bestell-Nr. | Designation | Désignation |
|---|---|---|---|---|

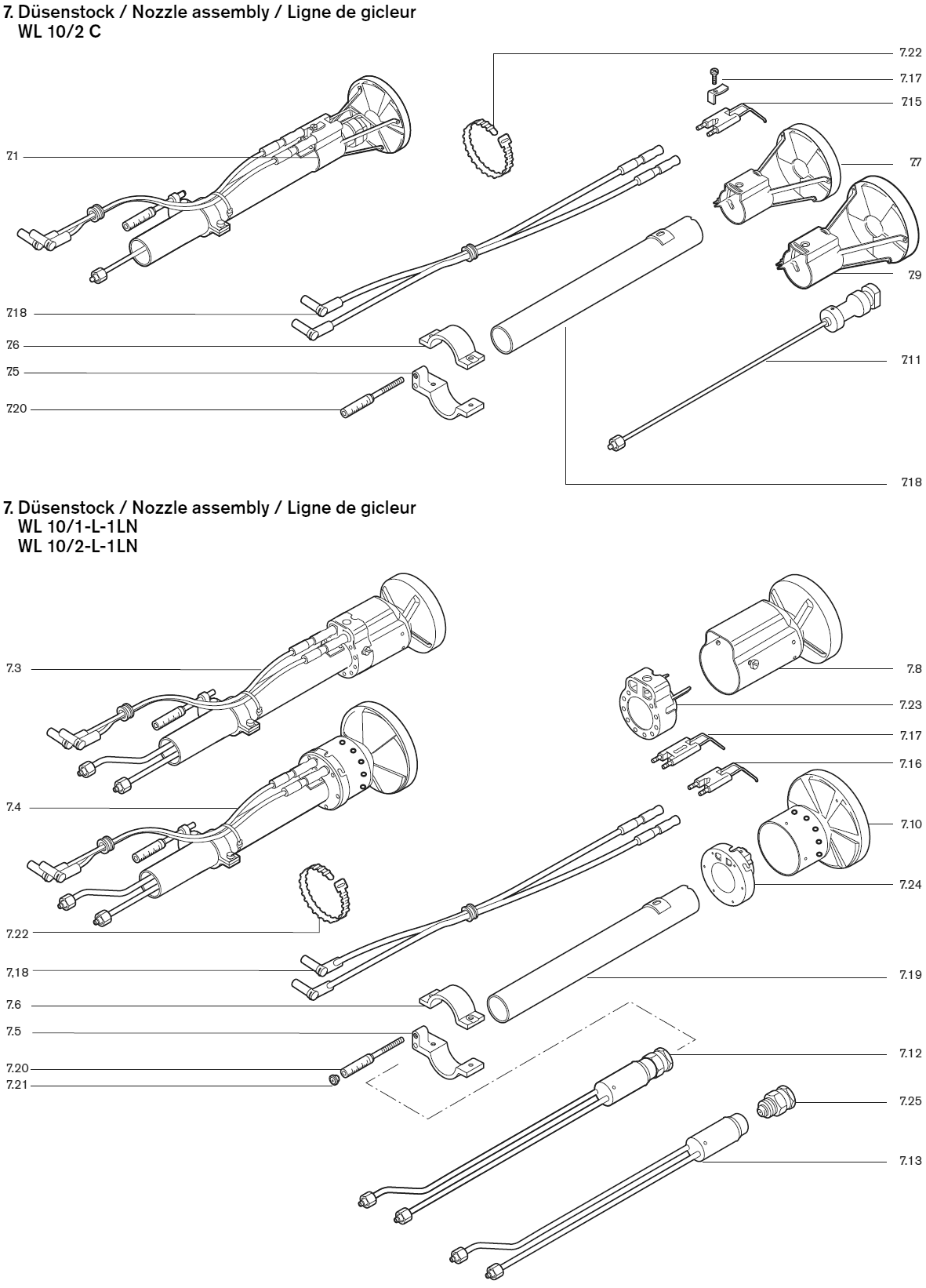

| 7 | Düsenstock | Nozzle assembly | Ligne de gicleur | |
| 7,1 | Düsenstock WL10/2-D | 241 110 10 020 | Nozzle assembly | Ligne de gicleur |
| 7,2 | Düsenstock WL10/3-D | 241 110 10 030 | Nozzle assembly | Ligne de gicleur |
| 7,3 | Düsenstock WL10/1-D Ausf. 1LN | 241 110 10 040 | Nozzle assembly | Ligne gicleur |
| 7,4 | Düsenstock WL10/2-D Ausf. 1LN | 241 110 10 050 | Nozzle assembly | Ligne gicleur |
| 7,5 | Stellhebel Unterteil | 241 110 10 067 | Switch lever top | Bride de réglage supérieure |
| 7,6 | Stellhebel Oberteil | 241 110 10 077 | Switch lever bottom | Bride de réglage inférieure |
| 7,7 | Stauscheibe kpl. D74 WL10 2-D | 241 110 14 042 | Diffuser complete | Déflecteur complet |
| 7,8 | Stauscheibe kpl. D66 WL10/1-D Ausf. 1LN | 241 110 14 062 | Diffuser complete | Déflecteur complet |
| 7,9 | Stauscheibe kpl. WL10/3-D | 241 110 14 072 | Diffuser complete | Déflecteur complet |
| 7,10 | Stauscheibe kpl. D74 WL10/2-D Ausf. 1LN | 241 110 14 092 | Diffuser complete | Déflecteur complet |
| 7,11 | Düsenkopf kpl. WL10-D | 241 110 10 052 | Nozzle head complete | Ligne gicleur complète |
| 7,12 | Düsenkopf WL10-D Ausf. LN komplett | 241 110 10 092 | Diffuser complete | Ligne de gicleur complète |
| 7,13 | Düsenkopf WL10-D LN mit Ölleitung | 241 110 10 082 | Diffuser with oil line | Ligne de gicleur avec conduite fioul |
| 7,14 | Zündelektrode WL10/1-D Ausf. 1LN | 241 100 10 017 | Ignition electrode | Électrode d'allumage |
| 7,15 | Zündelektrode WL10/2-D / WL10/3-D | 241 050 10 137 | Ignition electrode | Électrode d'allumage |
| 7,16 | Zündelektrode WL10/2-D Ausf. 1LN | 241 200 14 527 | Ignition electrode | Électrode d'allumage |
| 7,17 | Spannfeder | 142 013 10 247 | Tension spring | Ressort |
| 7,19 | Führungsrohr mit Anschlag | 241 110 10 012 | Guide tube with stop | Tube de guidage avec butée |
| 7,20 | Anzeigebolzen M6 x 90 | 241 110 10 097 | Indicating bolt | Indicateur |
| 7,21 | Stopfen 5,25 natur | 241 110 10 087 | Plug | Bouchon |
| 7,22 | Wiederöffnungsband 4,8 x 196 | 794 089 | Release cable tie | Bande de serrage |
| Zündleitung 380 mm lang | 241 110 11 032 | |||
| 480 mm lang | 240 110 11 042 | |||
| 540 mm lang | 240 110 11 052 | |||
| 640 mm lang | 240 110 11 062 | |||
| Zündelektrodenhalter komplett | ||||
| WL10/1-D Ausf. 1LN | ||||
| Zündelektrodenhalter komplett | ||||
| WL10/2-D Ausf. 1LN | ||||
| Ensemble clapet obturateur | ||||
| gicleur |
| Pos. | Bezeichnung | Bestell-Nr. | Designation | Désignation |
|---|---|---|---|---|

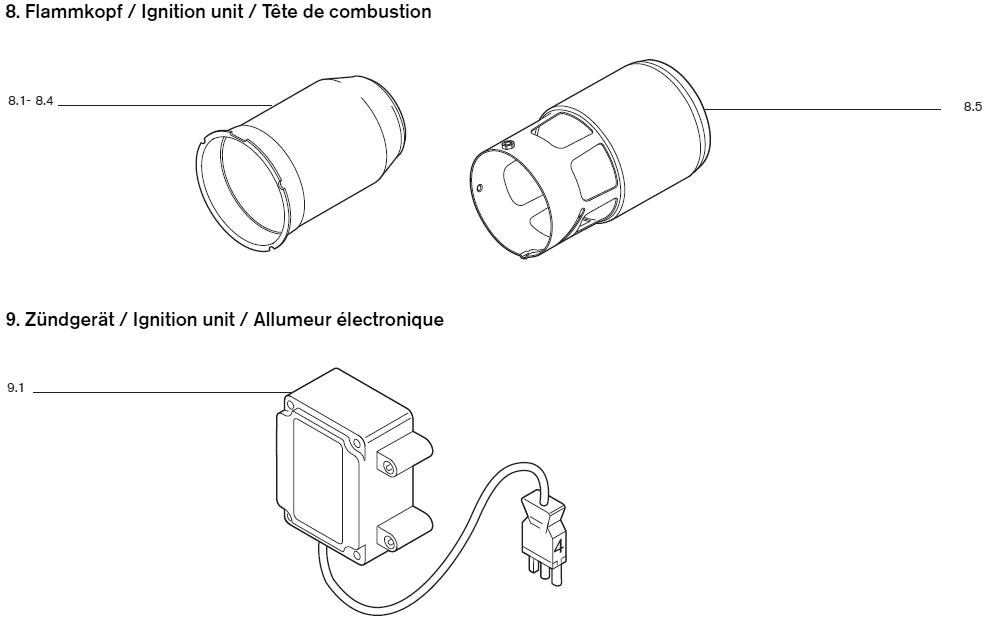

| 8 | Flammkopf | Ignition unit | Tête de combustion | |
| 8,1 | Flammrohr W10/2-D | 241 110 14 022 | Flame tube | Tube de combustion |
| 8,2 | Flammrohr W10/3-D | 241 110 14 032 | Flame tube | Tube de combustion |
| 8,3 | Flammrohr W10/1-D-1LN | 241 110 14 052 | Flame tube | Tube de combustion |
| 8,4 | Flammrohr W10/2-D-1LN | 241 110 14 082 | Flame tube | Tube de combustion |
| 9 | Zündgerät | Ignition unit | Allumeur électronique | |
| Flammkopfaufsatz WL10/1-D | 241 200 14 502 | |||
| WL10/2-D | 241 200 14 512 | |||
| Zündgerät W-ZG01V 230V 100VA | 603 201 | |||
| W-ZG01V 110V 90VA | 603 230 |
| Pos. | Bezeichnung | Bestell-Nr. | Designation | Désignation |
|---|---|---|---|---|

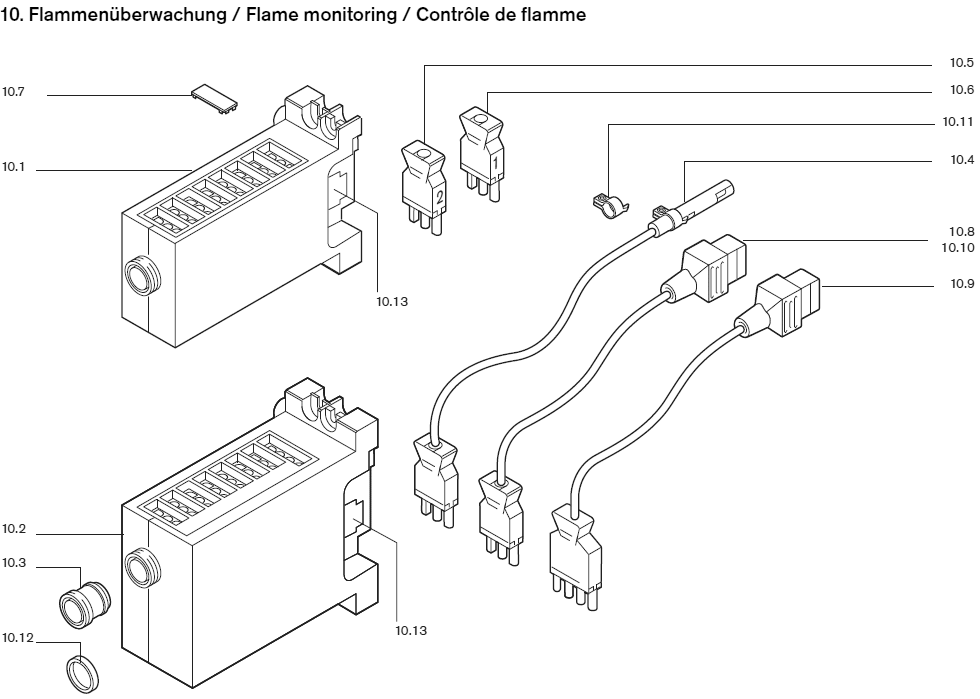

| 10 | Flammenüberwachung | Flame monitoring | Contrôle de flamme | |
| 10,3 | Entriegelungsknopfverlängerung AGK20.19 | 600 357 | Reset button extension | Rallonge bouton de réarmement |
| 10,4 | Flammenfühler QRB4B | 241 050 12 072 | Flame sensor | Cellule |
| 10,5 | Zwischenstecker Nr.2, 3-polig (W-ST) | 240 200 12 012 | Interm. plug | Prise intermédiaire |
| 10,6 | Zwischenstecker Nr.12, 3-polig | 241 050 12 032 | Intermediate plug | Fiche intermédiaire |
| 10,8 | Steckerkabel Nr.5 3-polig | 241 050 12 052 | Plug cable | Câble |
| 10,9 | Steckerkabel Nr. 5 MV Stufe 1 | 241 210 12 012 | Plug cable | Câble |
| 10,10 | Steckerkabel Nr. 1 MV 2 | 241 210 12 022 | Plug cable | Câble |
| 10,11 | Bride QRB4 | 600 681 | Support | Bride |
| 10,12 | Adapterring | 600 358 | Adaptor ring | Bague d`adaption |
| 10,13 | Feinsicherung 6,3A IEC127 | 483 011 22 457 | Fine wire fuse | Mini-fusible |
| Feuerungsmanager | 600 470 | |||
| W-FM05 230V 50-60Hz | 600 471 | |||
| W-FM05 110V 50-60Hz | ||||
| Feuerungsmanager | 600 475 | |||
| W-FM10 230V 50-60Hz | 600 476 | |||
| W-FM10 110V 50-60Hz | ||||
| Abdeckclip AGK63 für | Cover clip for combustion | Cache bornes pour manager de | ||
| Feuerungsmanager | manager | combustion |
Sie haben noch Artikel im Warenkorb
Schließen Sie Ihren Einkauf jetzt bequem ab oder lassen Sie sich beraten:
Persönliche Beratung – wir sind für Sie da!
Unser Kundenservice hilft Ihnen gerne telefonisch weiter:
02307 – 9107897
Mo – Do 08:00 – 16:30 Uhr
Fr 08:00 – 13:30 Uhr
Außerhalb der Öffnungszeiten erreichen Sie uns über das Kontaktformular:
Kostenloser Versand für registrierte Shop-Kunden bei der ersten Bestellung.
