Feuerungsmanager W-FM05

230V/50-60Hz Serie C (LMO 82.110 C1 WH) mit moderniserter Software.

ersetzt Artikel 600307, 600313, 600317, 600319, 600333, 600335, 600382

Passend zu Weishaupt:

• Ölbrennern WL5, WL10, WL20
• Gasbrennern WG5, WG10, WG20

Merkmale:

• Schutz durch interne Gerätesicherung
• steuert und überwacht alle Brennerfunktionen
• Sicherheit durch 2 Mikroprozessoren (gegenseitige Überwachung)
• Daten BUS-Anschluss (eBUS)
• Signallampe zur Anzeige der Betriebszustände

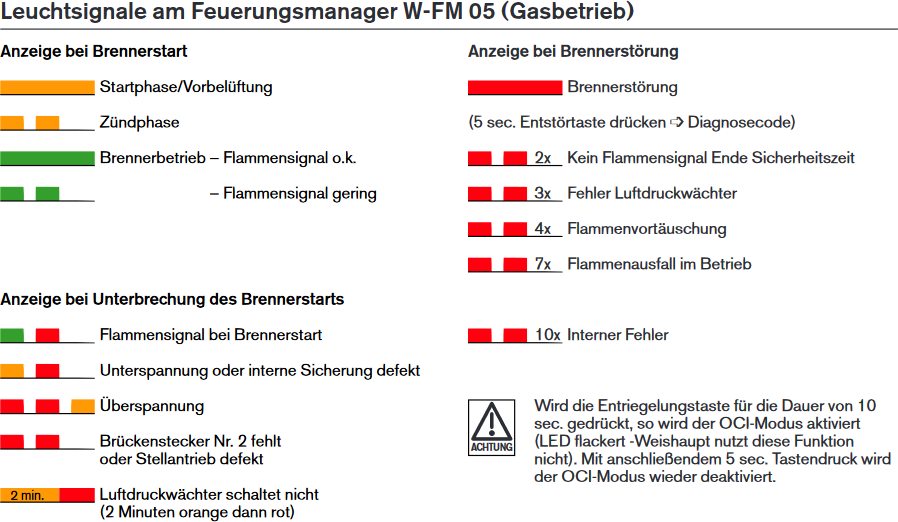

Betriebszustände:

• grün Brennerbetrieb
• grün blinkend Brennerbetrieb mit schwacher Belichtung
• orange Brennerstart, interne Geräteprüfung
• orange blinkend Zündphase
• rot Brennerstörung
• orange/rot blinkend Unterspannung oder interne Sicherung defekt
• grün/rot blinkend Fremdlicht (nach ca. 24 sek. erfolgt eine Störabschaltung)
• rot/orange blinkend 2x Überspannung dann kurze Pause
• rot blinkend Brückenstecker Nr. 12 fehlt oder
• Kontakt im Stellantrieb nicht geschlossen
• rot flimmernd optische Datenübertragung (nicht genutzt)
