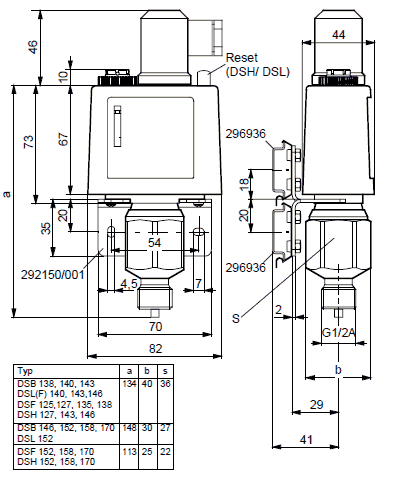

Maximaldruckbegrenzer DSH 46 F001



Einstellbereich: 1 bis 10 bar





Steigt der Druck über den oberen Schaltpunkt (einstellbarer Sollwert XS), dann verriegelt der Druckbegrenzer mechanisch und schaltet der Kontakt von 1-2 auf 1-3. Sinkt der Druck um die min. Druckabsenkung XSd unter den oberen Schaltpunkt, dann kann der Kontakt durch ziehen des Entriegelungsknopfes mittels Schraubenzieher von 1-3 auf 1-2 zurückgeschaltet werden.
