Weishaupt Hydraulische Weiche Typ WHI comp 32-1-5#1

Bis 5 m³/h Volumenstrom (für Leistungen bis 116 kW bei 20 Grad Temperaturspreizung)

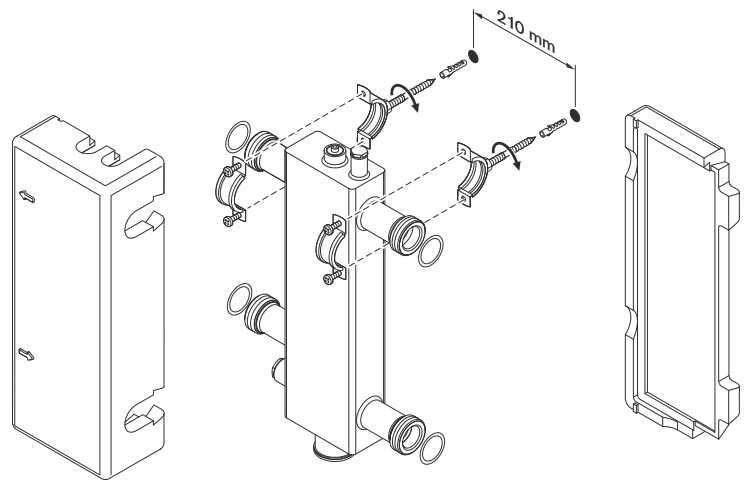

• mit Wärmedämmung
• mit Wandhalter
• mit Tauchhülse und Entlüftungsventil
• mit Einbaumöglichkeit für Magnetitsammler

In Verbindung mit WHB 5.0 kann die Weiche direkt unter dem WTC 45/60 montiert werden.

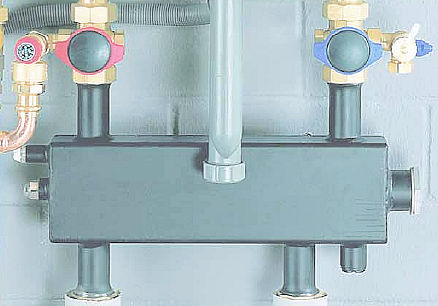

Montage sonst wahlweise horizontal oder senkrecht.

max. Leistung
Δt = 20 K  116 kW
Δt = 15 K   87 kW
Δt = 10 K   58 kW

Kammergröße 140 x 140 mm

Anschlüsse:
primär G 1 1/2" AG
sekundär G 1 1/2" AG

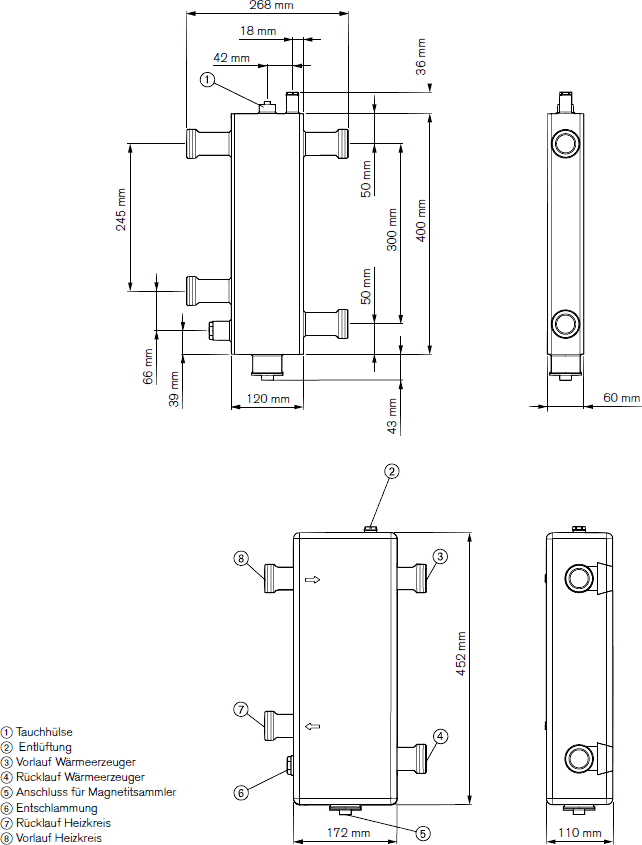

Abmessungen: HxBxT 452 x 172 x 110 mm

Warum eine hydraulische Weiche?

Die hydraulische Entkopplung von Kessel und Heizkreis ist oftmals vorteilhaft, allerdings wird eine zusätzliche Pumpe benötigt. Der Einsatz einer Weiche ist generell bei einem Überschreiten des maximal zulässigen Wasserstroms durch den Wärmeerzeuger (z.B. Brennwertgerät) sowie bei Anlagen mit unklaren hydraulischen Verhältnissen vorzusehen. Hierzu gehören auch Anlagen mit mehreren Heizkreisen und unterschiedlichen Umlaufwassermengen, in dene ein gegenseitiges Beeinflussen der Wasserströme zu erwarten ist.

Eine Anhebung der Rücklauftemperatur bei Brennwertgeräten als Folge von Mischeffekten innerhalb der hydraulischen Weiche kann durch richtige Auslegung des kesselseitigen Wasserstroms weitestgehend vermieden werden. Dabei wird mit einem einstellbaren Durchflußbegrenzer (z.B. Strangregulierventil) der Umlaufwasserstrom des Kesselkreises gegenüber dem Gesamtwasserstrom des Heizkreises reduziert. Allerdings ist zu beachten, dass der Kesselkreis mit einer geringfügig höheren Vorlauftemperatur, also einer höheren Temperaturspreizung zu betreiben ist, als die Verbraucherseite.

Generell wird eine hydraulische Weiche bei Kaskadenanlagen empfohlen.
