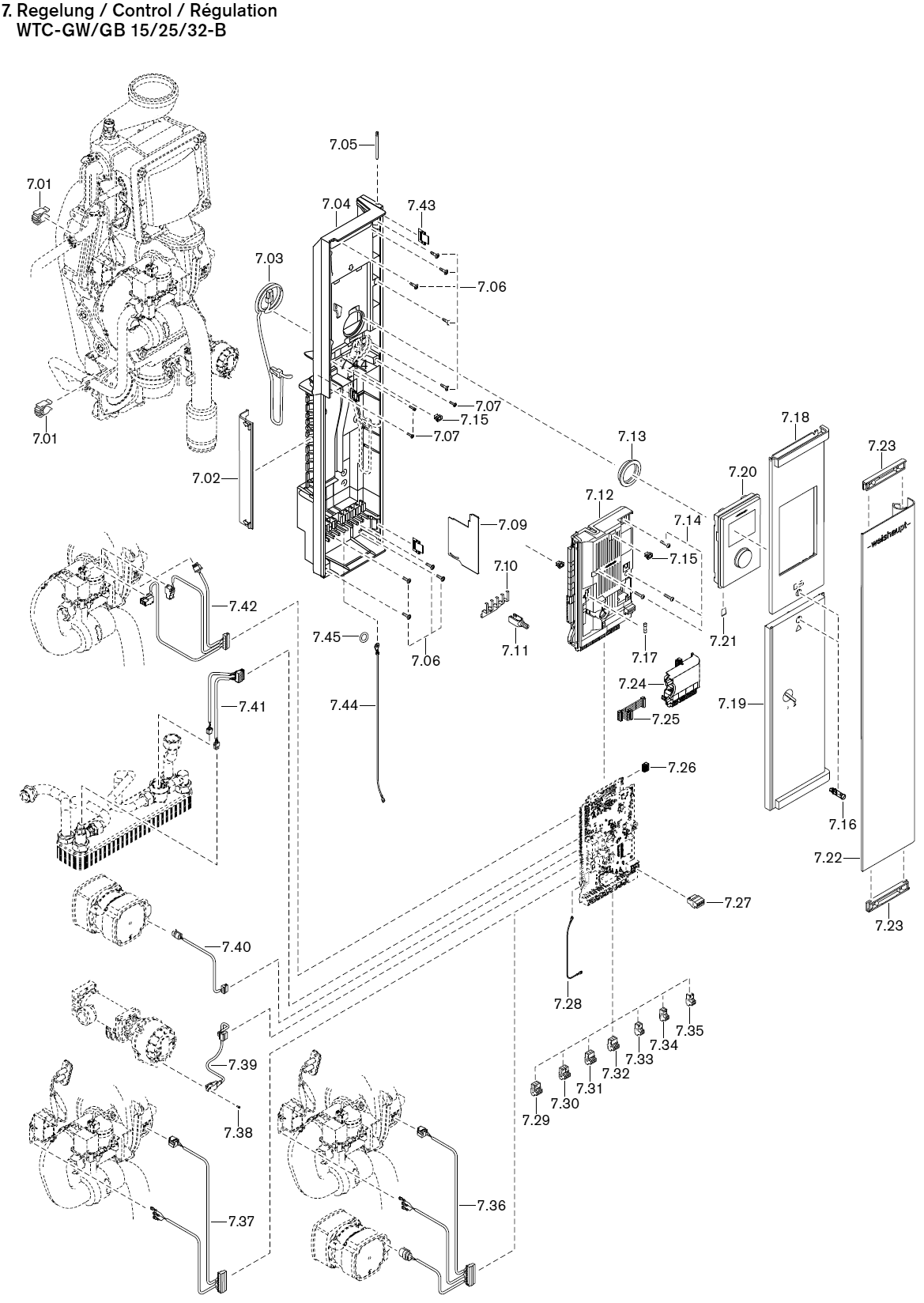

WTC-GW 15/25/32-B Regelung
Ersatzteile (spare parts, des pièces de rechange)
| Pos. | Bezeichnung | Bestell-Nr. | Designation | Désignation |
|---|---|---|---|---|
| 7 | Regelung WTC-GW/GB 15/25/32-B |
Control | Régulation | |
| 7,01 | Leitungshalter für Rohr Ø 18 mm | 48301122437 | Pipe bracket | Maintien de câble |
| 7,02 | Spritzschutz für WEM-Stecker | 48301122157 | Protective cap | Protection |
| 7,03 | Anschlussleitung RJ11 WEM-Systemgerät | 48301122102 | Connection line | Câble de raccordement RJ11 |
| 7,04 | Bedieneinheit | 48301122212 | Operating unit | Tableau de commande |
| 7,05 | PT-Lagerschraube L = 63 mm | 48301122347 | Screw | Vis |
| 7,06 | Bohrschraube 4,2 x 16 ZEBRA pias | 48301122337 | Screw | Vis |
| 7,07 | Schraube 4 x 12 W1451 A3K | 48301122307 | Screw | Vis |
| 7,08 | Adapter-Set WEM-CAN 2-Draht | Adapter set | Set d’adaptation WEM-CAN 2-fils | |
| – für Raumgerät 2 mit Wandkonsole | 48300000222 | – for room device 2 with wall bracket | – pour WEM-RG2 avec console | |
| – für Raumfühler | 48300000382 | – for room sensor | – pour sonde d’ambiance WEM-RF | |
| 7,09 | Trennsteg 230 V / SELV | 48301122177 | Separating strip | Séparation |
| 7,10 | EMV-Schirmung Zugentlastung | 48301122297 | EMC shielding tension relief | Serre câble blindé |
| 7,11 | Schraubklemme | 48301122382 | Screw terminal | Vis de bornier |
| 7,12 | WEM-FA-G 2.2 Kassette (Geräteelektronik) | 48301122232 | Cassette (device electronics) | Platine WEM-FA-G (électronique) |
| 7,13 | Tülle Wartungsöffnung Ausdehnungsgefäß | 48301122357 | Grommet | Presse-étoupe |
| 7,14 | Schraube 4 x 20 W1451 A3K | 48301122317 | Screw | Vis |
| 7,15 | Klammer Schnellverschluss | 48301122097 | Quick release clip | Système de clipsage rapide |
| 7,16 | Verschlussbolzen Schnellverschluss | 48301122107 | Locking bolt Quick release |
Bouton de verrouillage pour système de clipsage |
| 7,17 | Feinsicherung T4H 5 x 20 mm | 48301122447 | Fuse | Fusible de protection |
| 7,18 | Abdeckung Funktionsblende | 48301122152 | Cover operating panel | Couvercle écran signalétique |
| 7,19 | Abdeckung Kesselschaltfeld | 48301122162 | Cover operating panel cover | Couvercle tableau de bord |
| 7,20 | WEM-Systemgerät komplett mit SD-Karte | 48301122522 | WEM system device complete with SD card |
WEM-SG complet avec carte SD |
| 7,21 | SD-Karte WEM-Systemgerät | 48301122202 | SD card WEM system device | Carte SD pour WEM-SG |
| 7,22 | Klappe Bedieneinheit inkl. Scharnier | 48301122182 | Boiler operating unit incl. hinge | Capot unité électronique charnière inclus |
| 7,23 | Manualhalter | 48301122187 | Manual holder | Support pour notice |
| 7,24 | Zusatz-Einsteckmodul für WEM-FA-G (Zubehör) |
48300000012 | Additional plug-in module for WEM-FA-G (accessory) |
Module embrochable pour WEM-FA-G (accessoire) |
| 7,25 | Flachbandleitung 10-polig | 48300000022 | Ribbon cable | Conducteur plat |
| 7,26 | Kodierstecker BCC (V2.0) – WTC-G... 15-B – WTC-G... 25-B – WTC-G... 32-B |
483 011 22 252 483 111 22 252 483 311 22 262 |
Coded plug | Fiche de codage |
| 7,27 | Stecker CAN 4-polig altrosa Rast 5 | 716582 | Plug | Fiche |
| 7,28 | Schaltlitze GNGE 1,0 x 300 Chassis-PE | 48101122072 | Switch wire | Connecteur embouté |
| 7,29 | Stecker 230V 3-polig graphitgrau Rast 5 | 716275 | Plug 230V 3 pole graphite grey | Fiche 230V - 3 pôles gris graphit |
| 7,30 | Stecker 230V 3-polig silbergrau Rast 5 | 716284 | Plug 230V 3 pole silver-grey | Fiche 230V - 3 pôles gris argent |
| 7,31 | Stecker H1/H2 3-polig türkisblau Rast 5 | 716580 | Plug H1/H2 3 pole turquoise blue | Fiche H1/H2 3 pôles bleu turquoise |
| 7,32 | Stecker MFA1 3-polig pastellviolett | 716277 | Plug MFA1 3 pole pastel violet | Fiche MFA1 - 3 pôles violet pastel |
| 7,33 | Stecker B1 2-polig signalgrün Rast 5 | 716280 | Plug B2 2 pole signal green | Fiche B1 - 2 pôles vert de sécurité |
| 7,34 | Stecker B2 2-polig cremeweiß Rast 5 | 716581 | Plug B2 2 pole cream white | Fiche B11 - 2 pôles blanc crème |
| 7,35 | Stecker B3 2-polig signalgelb Rast 5 | 716281 | Plug B3 2 pole signal yellow | Fiche B3 - 2 pôles jaune de sécurité |
| 7,36 | Kabelbaum Zündung, Gebläse, Umwälzpumpe (Ausführung W, H, C, Kompakt) |
48301222082 | Cable loom, , Circulation pump, | Faisseau de câbles, Allumeur, Ven- tilateur, Circulateur, |
| (version W, H, C) | (uniquem. Exéc. W, H, C) | |||
| 7,37 | Kabelbaum Zündung, Gebläse | 48301122092 | Cable loom | Faisseau de câbles |
| (Ausführung H-O) | (version H-O) | (uniquem. Exéc. H-O) | ||
| 7,38 | Schraube W1452 2,2 x 6 | 409376 | Screw | Vis |
| 7,39 | Steckerkabel Umsteuerventil (Dreiwegeventil) | 48301222062 | Plug cable | Câble avec fiche |
| (Ausführung W, C, Kompakt) | (version W, C) | (uniquem. Exéc. W, C) | ||
| 7,40 | Steckerkabel PWM-Umwälzpumpe | 48301222072 | Plug cable | Câble avec fiche |
| (Ausführung W, H, C, Kompakt) | (version W, H, C) | (uniquem. Exéc. W, H, C) | ||
| 7,41 | Kabelbaum Wasserströmungssensor, WW-Fühler – WTC-GW 25-B C – WTC-GW 25-B K-35P |
483 113 22 042 483 113 22 062 |
Cable loom | Faisseau de câbles |
| 7,42 | Kabelbaum Gebläsesteuerung, Ventile | 48301122062 | Cable loom | Faisseau de câbles |
| 7,43 | Scharnierfeder | 48301122467 | Hinge spring | Ressort de charnière |
| 7,44 | Schaltlitze GNGE 1,0 x 350 (WTC-Sockel/Ausf. K) |
48301222092 | Switch wire | Câble |
| 7,45 | Sicherungsscheibe 54 1.4301 | 490017 | Locking washer | Rondelle frein |
