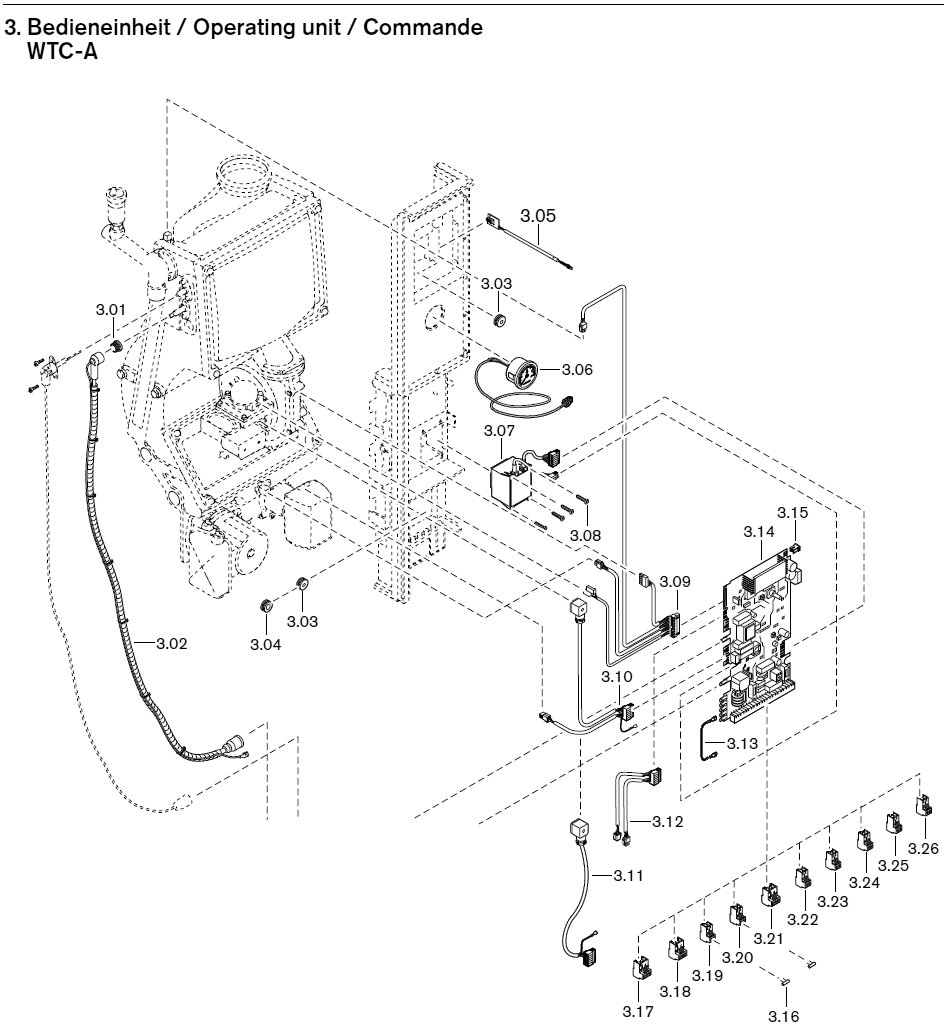

WTC 15-32 A Bedieneinheit
Ersatzteile (spare parts, des pièces de rechange)
| Pos. | Bezeichnung | Bestell-Nr. | Designation | Désignation |
|---|---|---|---|---|
| 3 | Bedieneinheit WTC-A | Operating unit | Tableau de commande | |
| 3,01 | Schutzkappe für Zündkabel | 481 011 30 437 | Protective cap for ignition cable | Protection pour câble d’allumage |
| 3,02 | Zündkabel komplett für WTC 15-32 mit Massekabel und Schutzkappe für WTC 15/25 Kompakt |
481 011 30 102 481 015 30 102 |
Ignition cable complete with earth cable and protective cap |
Câble d’allumage compléte avec câble de masse et protection |
| 3,03 | Tülle Durchführung Leiterplatte WCM-FS |
482 101 22 347 | Grommet entry printed circuit board WCM-FS |
Presse-étoupe - Passage platine WCM-FS |
| 3,04 | Tülle Pufferkabel | 481 011 22 177 | Grommet calorifier cable | Presse-étoupe - Câble sonde stock |
| 3,05 | Leiterplatte WCM-FS | 481 000 00 472 | Circuit board | Interface WCM-FS |
| 3,06 | Manometer 0-4 bar | 481 011 22 277 | Pressure gauge | Manomètre |
| 3,07 | Trafo für WCM | 481 011 22 127 | Transformer | Transformateur |
| 3,08 | Schraube 4 x 14-WN1412-K40 A2K | 409 352 | Screw | Vis |
| 3,09 | Kabelbaum ST18 | Cable loom | Faisseau de câbles | |
| Gebläse-Vorlauffühler-Abgasfühler | 481 011 22 052 | Fan-supply sensor-flue gas sensor – | Ventilateur - Sonde de départ- | |
| – WTC 15-32 A | WTC 15-32 A | Sonde de fumées – WTC 15-32 A | ||
| Gebläse-Vorlauffühler-Abgasfühler – WTC 15-25-A - Ausf. K |
481 015 22 052 | Fan-supply sensor-flue gas sensor – WTC 15-25-A - vers. K |
Ventilateur - Sonde de départ-Sonde fumées – WTC 15-25-A - Exéc. K |
|
| 3,10 | Kabelbaum ST19a Gasventil-Wasserumsteuerventil |
481 012 22 062 | Cable loom Gas valve- water diverting valve |
Faisseau de câbles Vanne gaz-Vanne comm.ECS |
| 3,11 | Kabelbaum ST19b Gasventil Ausf. H | 481 011 22 062 | Cable loom Gas valve | Faisseau de câbles Vanne gaz |
| 3,12 | Steckerkabel Wasserströmungssensor Ausf. C WW - Fühler |
481 113 40 137 | Plug cable Water flow sensor WW - sensor |
Câble de prise Capteur de débit d’eau, WW - Sonde |
| 3,13 | Schaltlitze GNGE 1,0 x 240 Chassis-PE | 481 011 22 072 | Switch wire | Câble |
| 3,14 | WCM-CPU-R Ersatzplatine | WCM-CPU-R, repl. circuit board | WCM-CPU-R, Platine remplacement | |
| – WTC 15-32 Ausf. H, H-0, W, K | 481 015 22 072 | – WTC 15 - 32 vers.H, H-0, W, K | – WTC 15-32 Exéc. H, H-0, W, K | |
| Hinweis:Zur Ersatzplatine ist zusätzlich ein Kodierstecker erforderlich (siehe Pos. 3.15). |
Remark: a boiler specific, coded plug is required for the repl. circuit board (see pos. 3.15) |
Remarque : pour remplacer la platine une fiche de codage spécifique à chaque chaudière est nécessaire |
||
| (voir position 3.15) | ||||
| – WTC 25 Ausf. C | 481 113 22 172 | – WTC 25 vers. C | – WTC 25 Exéc. : C | |
| Hinweis: Kein Kodierstecker erforderlich. | Hinweis: no coded plug required | Remarque : pas de fiche de codage spécifique nécessaire |
||
| 3,15 | Kodierstecker BCC – WTC 15 Ausf.H/H-0/W – WTC 15 Ausf.K – WTC 25 Ausf.H/H-0/W – WTC 25 Ausf.K – WTC 32 Ausf.H/H-0/W |
481 011 22 112 481 015 22 112 481 111 22 112 481 115 22 112 481 301 22 112 |
Coded plug | Fiche codeuse |
| 3,16 | Einlegebrücke 2-polig | 716 232 | Bridge insert 2 pole | Shunt 2 pôles |
| 3,17 | Stecker 230V 3-polig graphitgrau Rast 5 | 716 275 | Plug 230V 3 pole graphite grey | Fiche 230V - 3 pôles gris graphit |
| 3,18 | Stecker 230V 3-polig silbergrau Rast 5 | 716 284 | Plug 230V 3 pole silver-grey | Fiche 230V - 3 pôles gris argent |
| 3,19 | Stecker H1 2-polig türkisblau Rast 5 | 716 276 | Plug H1 2 pole turquoise blue | Fiche H1 - 2 pôles bleu turquoise |
| 3,20 | Stecker H2 2-polig rotviolett Rast 5 | 716 286 | Plug H2 2 pole red violet | Fiche H2 - 2 pôles violet rouge |
| 3,21 | Stecker MFA1 3-polig pastellviolett | 716 277 | Plug MFA1 3 pole pastel violet | Fiche MFA1 - 3 pôles violet pastel |
| 3,22 | Stecker VA1 2-polig orangebraun Rast 5 | 716 288 | Plug VA1 2 pole orange brown | Fiche VA1 - 2 pôles brun orangé |
| 3,23 | Stecker eBUS 2-polig lichtblau Rast 5 | 716 279 | Plug eBUS 2 pole light blue | Fiche eBUS - 2 pôles bleu clair |
| 3,24 | Stecker B11 2-polig cremeweiß Rast 5 | 716 290 | Plug B11 2 pole cream white | Fiche B11 - 2 pôles blanc crème |
| 3,25 | Stecker B1 2-polig signalgrün Rast 5 | 716 280 | Plug B1 2 pole signal green | Fiche B1 - 2 pôles vert de sécurité |
| 3,26 | Stecker B3 2-polig signalgelb Rast 5 | 716 281 | Plug B3 2 pole signal yellow | Fiche B3 - 2 pôles jaune de sécurité |
