Gasbrenner WG30...1-C ZMI

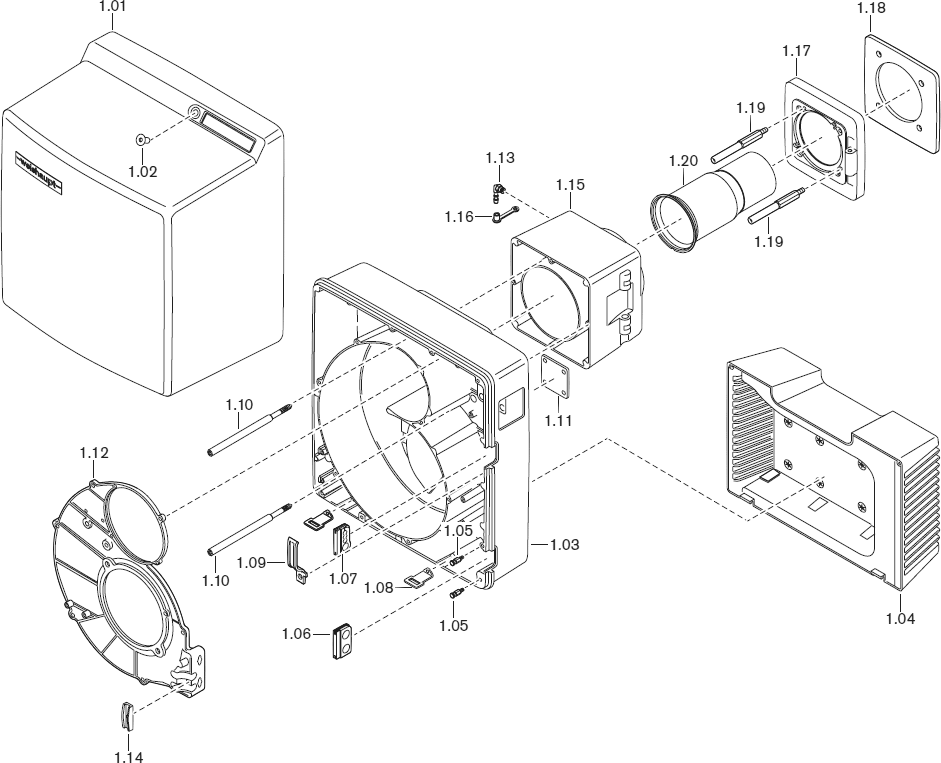

Pos.	Bezeichnung	Bestell-Nr.
1,01	Abdeckhaube	241 310 01 112
1,02	Schraube M8 x 16 ISO 10642	404 412
1,03	Brennergehäuse	232 310 01 017
1,04	Ansauggehäuse komplett	241 310 01 082
	- Schraube 4 x 22 Torx-Plus Remform	409 307
1,05	Einhängebolzen	241 400 01 327
1,06	Tülle	241 400 01 177
1,07	Tülle für Anschlusskabel	241 200 01 247
1,08	Befestigungswinkel für Haube	241 400 01 207
1,09	Schelle	241 400 01 357
1,10	Schraube M8 Brennergehäuse	241 310 01 257
1,11	Befestigungsblech für Gasdrossel	232 400 01 057
1,12	Gehäusedeckel	241 310 01 037
1,13	Einschraubstutzen R⅛ WES6	453 010
1,14	Halter für Kabel	241 400 01 367
1,15	Zwischenflansch	241 310 01 047
1,16	Schutzkappe DN 6 SELF 50/2 CF	232 300 01 047
1,17	Brennerflansch	241 310 01 057
	- Schraube ISO 4762 M8 x 30- 8.8	402 517
	- Scheibe A8,4 DIN 125	430 506
1,18	Flanschdichtung 8 x 219,5 x 219,5	241 310 01 147
1,19	Stehbolzen M10 x 90 Brennerflansch	241 310 01 247
1,20	Flammrohr H WG30C-LE-So. Ø102 mm
	- Standard	232 310 14 272
	- 100 mm verlängert*	auf Anfrage
	- 200 mm verlängert*	auf Anfrage
	- 300 mm verlängert*	auf Anfrage
	- Schraube M5 x 12 Kombi-Torx-Plus 20IP	409 247
	- Scheibe 5,5 x 12 oval	241 400 14 077

* Nur in Verbindung mit Flammkopfverlängerung.

---

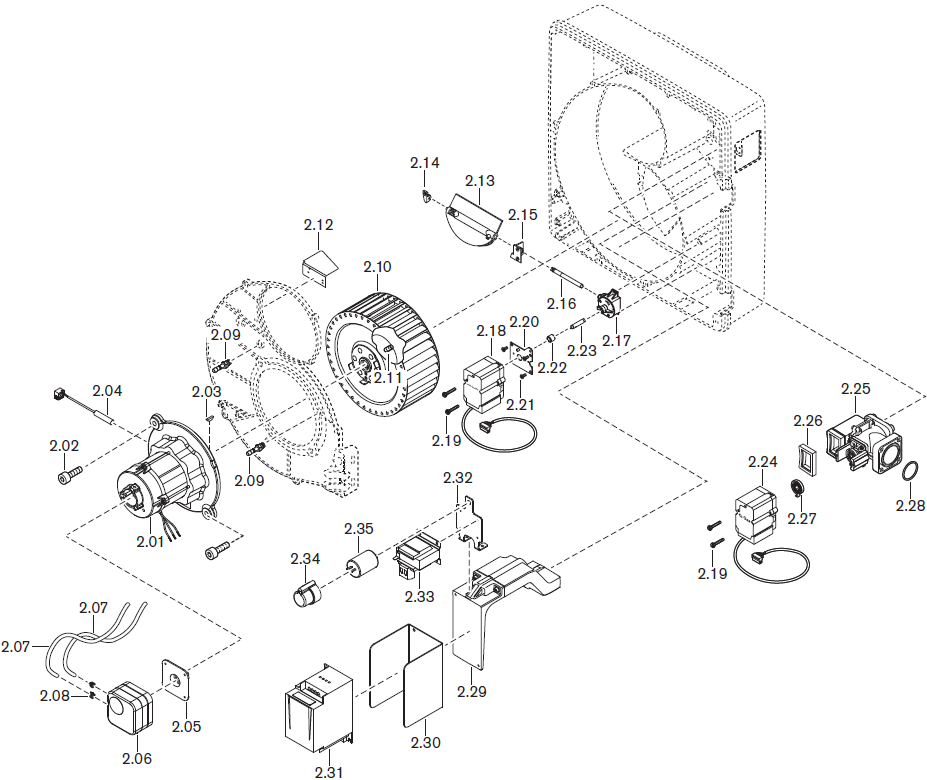

Pos.	Bezeichnung	Bestell-Nr.
2,01	Motor W-PM05 S-4 komplett	232 310 07 182
	- Motor W-PM05 S-4	652 164
	- Ferrit Hülse WE 19 x 11,5 x 50,8	737 036
2,02	Schraube ISO 4762 M8 x 20- 8.8	402 511
2,03	Scheibenfeder 4 x 5 DIN 6888	490 154
2,04	Drehzahlsensor KJ1,5 Motor W-PM63 komplett	230 310 12 782
2,05	Anbauflansch für LGW	605 243
2,06	Druckwächter LGW 10 A2 1 - 10 mbar	691 370
2,07	Schlauch 4,0 x 1,75 220 mm	232 050 24 067
2,08	Schlauchklemme 7,5	790 218
2,09	Einschraubstutzen R⅛ GES4	453 004
2,10	Gebläserad Drehzahl TLR-S 180 x 71,6-L S1	230 310 08 012
2,11	Gewindestift M8 x 8 mit Ringschneide (Tuflok)	420 550
2,12	Luftleitblech	232 400 01 047
2,13	Luftklappe komplett	241 310 02 162
2,14	Lager links	241 400 02 037
2,15	Lager rechts mit Lagerbuchse	241 210 02 032
2,16	Welle Luftklappe - Winkelgetriebe	241 310 02 147
2,17	Winkelgetriebe	241 110 02 062
2,18	Schrittmotor Luft STE 4,5 24 V	651 103
2,19	Schraube M4 x 30 Torx-Plus metrisch	409 245
2,20	Befestigungsblech	241 400 02 222
2,21	Schraube M4 x 10 Kombi-Torx-Plus Senkkopf	409 242
2,22	Führungshülse	241 400 02 207
2,23	Welle Winkelgetriebe - Stellantrieb	241 310 02 157
2,24	Schrittmotor Gas STE 4,5 24 V	651 101
2,25	Gasdrossel	232 310 25 030
2,26	Dichtung für Verbindungskanal	232 310 25 087
2,27	Drehfeder 2 starke Ausführung	241 400 02 167
2,28	O-Ring 45 x 3 NBR70 ISO 3601	445 518
2,29	Haltewinkel komplett für Frequenzumrichter	230 310 01 072
2,30	Abschirmblech FU	232 310 12 037
2,31	Frequenzumrichter parametriert	232 310 12 092
2,32	Halteblech Netzdrossel	232 310 12 027
2,33	Drosselspule	710 614
2,34	Schutzkappe Kondensator	713 485
2,35	Kondensator	713 511

---

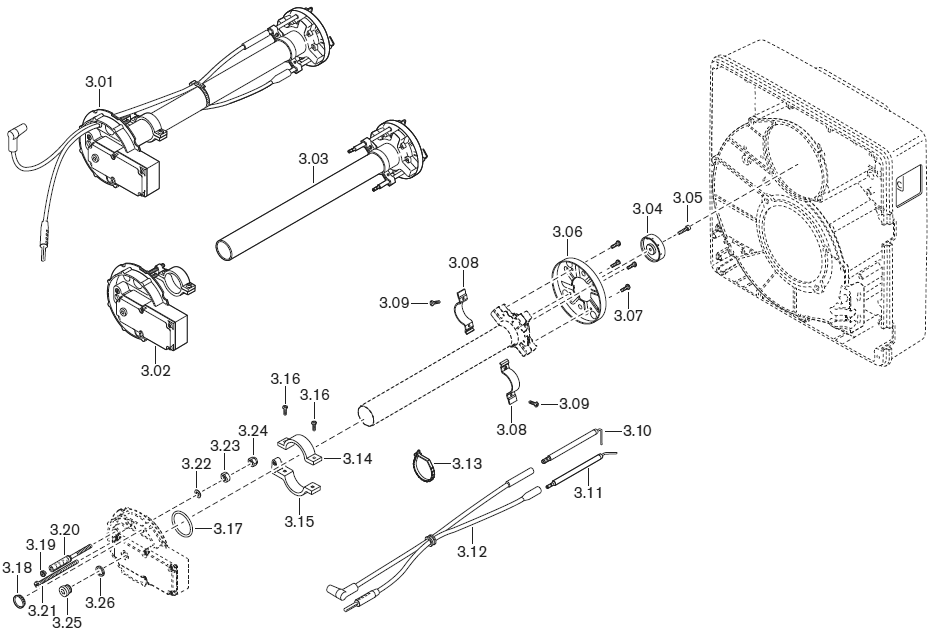

Pos.	Bezeichnung	Bestell-Nr.
3,01	Mischgehäuse WG30N/1-C komplett (Erdgas)
	- Standard	232 310 14 052
	- 100 mm verlängert*	230 310 14 012
	- 200 mm verlängert*	230 310 14 042
	- 300 mm verlängert*	230 310 14 072
	Mischgehäuse WG30F/1-C komplett (Flüssiggas)
	- Standard	233 310 14 012
	- 100 mm verlängert*	230 310 14 212
	- 200 mm verlängert*	230 310 14 232
	- 300 mm verlängert*	230 310 14 252
3,02	Verschlussgehäuse komplett	232 310 14 022
3,03	Mischrohr WG30N/1-C komplett (Erdgas)
	Ø Innen 40 mm
	- Standard	232 310 14 082
	- 100 mm verlängert*	230 310 14 022
	- 200 mm verlängert*	230 310 14 032
	- 300 mm verlängert*	230 310 14 062
	Mischrohr WG30F/1-C komplett (Flüssiggas)
	- Standard	233 310 14 022
	- 100 mm verlängert*	230 310 14 222
	- 200 mm verlängert*	230 310 14 242
	- 300 mm verlängert*	230 310 14 262
3,04	Düsentopf WG30-C Sonder 8 x D2,2	232 310 14 167
3,05	Schraube M4 x 22 Torx-Plus 20IP	409 238
3,06	Stauscheibe Ø105 x 36 mm	232 310 14 157
3,07	Schraube M4 x 8 Torx-Plus 20IP	409 235
3,08	Bügel für Elektroden	232 400 14 187
3,09	Schraube M4 x 10 Torx-Plus 20IP	409 223
3,10	Zündelektrode	232 200 14 217
3,11	Fühlerelektrode	232 100 14 207
3,12	Zünd- und Fühlerleitung
	- 600 mm (Standard)	232 310 11 042
	- 700 mm (für 100 mm Verlängerung)*	232 400 11 042
	- 800 mm (für 200 mm Verlängerung)*	230 310 11 182
	- 900 mm (für 300 mm Verlängerung)*	230 310 11 192
3,13	Wiederöffnungsband 4,7 x 200 KBLS20045 sw	794 089
3,14	Stellhebel Oberteil	241 400 10 077
3,15	Stellhebel Unterteil	232 400 14 197
3,16	Schraube M4 x 12 Torx-Plus 20IP	409 237
3,17	O-Ring 42 x 3 NBR70 ISO 3601	445 128
3,18	Schauglas	241 400 01 377
3,19	Stopfen 5,25	241 110 10 087
3,20	Anzeigebolzen M6 x 90	241 110 10 097
3,21	Verstellschraube M6 x 88	241 400 10 097
3,22	Federscheibe A6 DIN 137	431 615
3,23	Sechskantmutter M6 ISO 4032 -8	411 301
3,24	Sechskantmutter M6 DIN 985 -6	411 302
3,25	Schraube G⅛A DIN 908 St	409 004
3,26	Dichtring 10 x 13,5 x 1,5 DIN 7603	441 033

* Nur in Verbindung mit Flammkopfverlängerung.

---

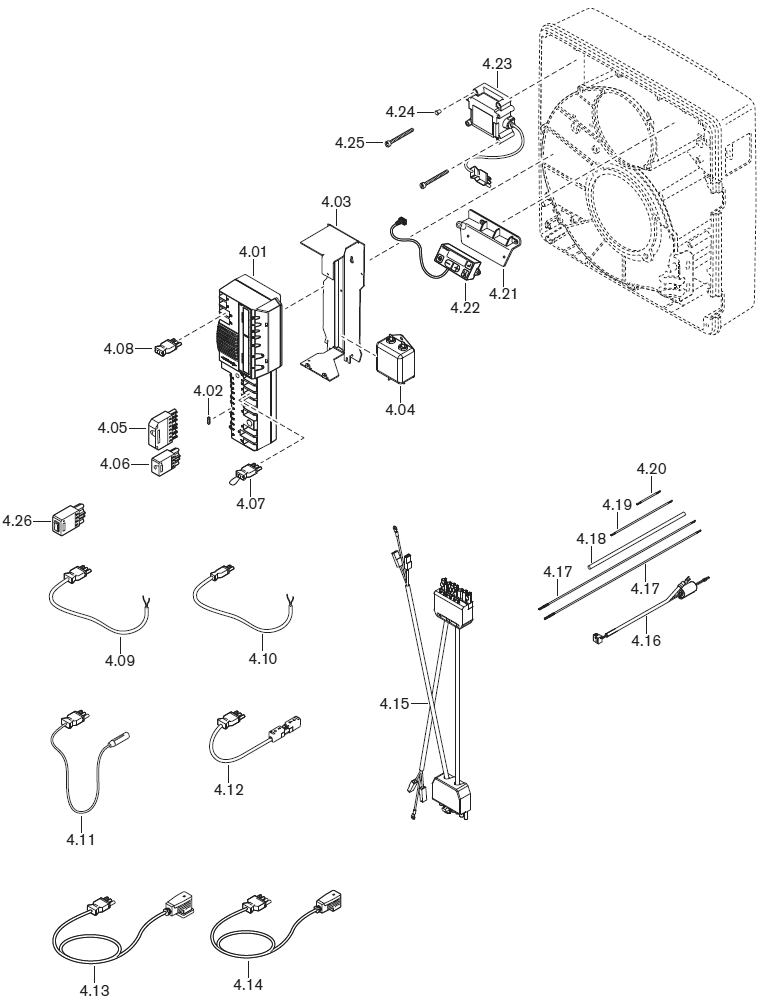

Pos.	Bezeichnung	Bestell-Nr.
4,01	Feuerungsmanager W-FM 25 / 230 V
	- Intermittierender Betrieb mit O2-Regelung	600 491
	- Dauerbetrieb mit O2-Regelung (PO-O2)	600 489
4,02	Feinsicherung T6,3H, IEC 127-2/5	483 011 22 457
4,03	Haltebügel mit Tragschiene	232 310 12 022
4,04	Netzfilter	710 615
4,05	Steckerteil ST18/7	716 549
4,06	Steckerteil ST18/4	716 546
4,07	Zwischenstecker Nr. 7	241 400 12 042
4,08	Zwischenstecker Nr. 15	232 110 12 082
4,09	Steckerkabel Nr. 3/N Frequenzumrichter	230 310 12 122
4,10	Steckerkabel Nr. 11 Luftdruckwächter	232 400 12 032
4,11	Ionisationskabel Nr. 13	232 310 12 012
4,12	Steckerkabel Nr. 14 Fernentriegelung	230 110 12 362
4,13	Steckerkabel Nr. 12 Gasdruckwächter	232 400 12 022
4,14	Steckerkabel Nr. 5 W-FM, DMV	232 400 12 012
4,15	Steckerkabel ST18/7 für Netzfilter	232 400 12 192
4,16	Anschlussleitung FU mit Ferrit	232 310 12 062
4,17	Schaltlitze 0,75 x 300 mm	232 310 12 072
4,18	Isolierschlauch 5,0 x 190 mm	232 400 07 197
4,19	Schaltlitze 0,75 x 120 mm	211 155 22 052
4,20	Schaltlitze 0,75 x 45 mm rot	211 155 22 012
4,21	Befestigungsbügel ABE	241 400 12 017
4,22	ABE für W-FM 20 / 25 mit 0,58 m Leitung	600 481
4,23	Zündgerät Typ W-ZG01 230V 100VA Termal	603 201
4,24	Verschlussstopfen für Zündgerät	603 135
4,25	Schraube M4 x 42 Kombi-Torx-Plus 20IP	409 260
4,26	Steckerschalter ST18/4	130 103 15 012

---

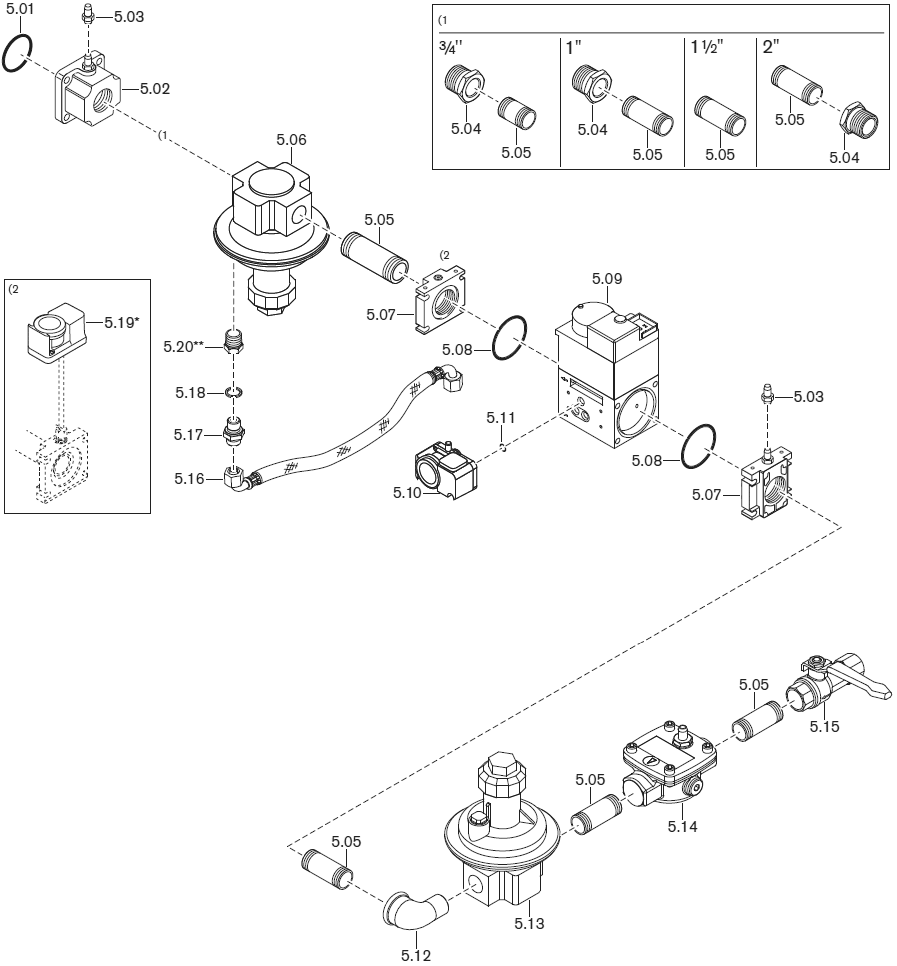

Pos.	Bezeichnung	Bestell-Nr.
5,01	O-Ring 45 x 3 NBR 70, DIN 3771	445 518
5,02	Flansch Rp1½	232 400 26 027
5,03	Druckmessnippel G⅛A	453 001
5,04	Nippel
	- N4/2-1½ x ¾-Zn-A EN 10242	453 085
	- N4-1½ x 1 -Zn-A EN10242	453 713
	- N4-2 x 1½ -Zn-A EN10242	453 718
5,05	Doppelnippel
	- R¾ x 50	139 000 26 727
	- R1 x 80	139 000 26 747
	- R1½ x 80	139 000 26 677
	- R2 x 80	139 000 26 267
5,06	Druckregelgerät
	- FRS 507 Rp¾	640 676
	- FRS 510 Rp1	640 677
	- FRS 515 Rp1½	640 678
	- FRS 520 Rp2	640 679
5,07	Flansch DMV
	- 507 Rp¾	605 227
	- 512-520 Rp1	605 228
	- 512-520 Rp1½	605 230
	- 512-520 Rp2	605 231
5,08	O-Ring Anschlussflansch
	- 57 x 3 DMV 507	445 519
	- 75 x 3,5 DMV 512, DMV 520	445 520
5,09	Magnetventil 220-240V
	- DMV-D 507/11	605 204
	- DMV-D 512/11	605 206
	- DMV-D 520/11	605 208
5,10	"Druckwächter GW 50 A5/1 5 ... 50 mbar mit Schrauben und O-Ring"	691 378
5,11	O-Ring 10,5 x 2,25	445 512
5,12	Winkel
	- A4- ¾ x ¾-Zn-A EN10242	453 135
	- A4-1 x 1 -Zn-A EN10242	453 106
	- A4-1½ x 1½-Zn-A EN10242	453 155
	- A1-2-Zn-A EN10242	453 112
5,13	Druckregelgerät
	- FRS 507 RP¾	640 676
	- FRS 510 Rp1	640 677
	- FRS 515 Rp1½	640 678
	- FRS 520 Rp2	640 679
5,14	Filter
	- Rp¾ WF 507/1	151 223 40 130
	- Rp1 WF 510/1	151 223 40 140
	- Rp1½ WF 515/1	151 223 40 150
	- Rp2 WF 520/1	151 223 40 160
5,15	Kugelhahn
	- 998NG-¾-CE-TAE	454 596
	- 998NG-1-CE-TAE	454 597
	- 984 1½-CE-TAE	454 911
	- 984 2-CE-TAE	454 912
5,16	Druckschlauch DN6 750 mm lang beidseitig	491 251
5,17	Verschraubung 24-SDSX-L08-G1/4A-ST-CH60	452 264
5,18	Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu	440 010
5,19	Druckwächter max. GW50*	691 381
5,20	Reduziernippel N4-2 R½ x G¼**	151 337 26 647

* Nur in Verbindung mit Gasdruckwächter-max.
** Nur bei Druckregelgerät FRS Rp1½ und Rp2.

---
