WSB 12...18 IDU Ersatzteile

Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Innengerät)

Ersatzteile (spare parts)

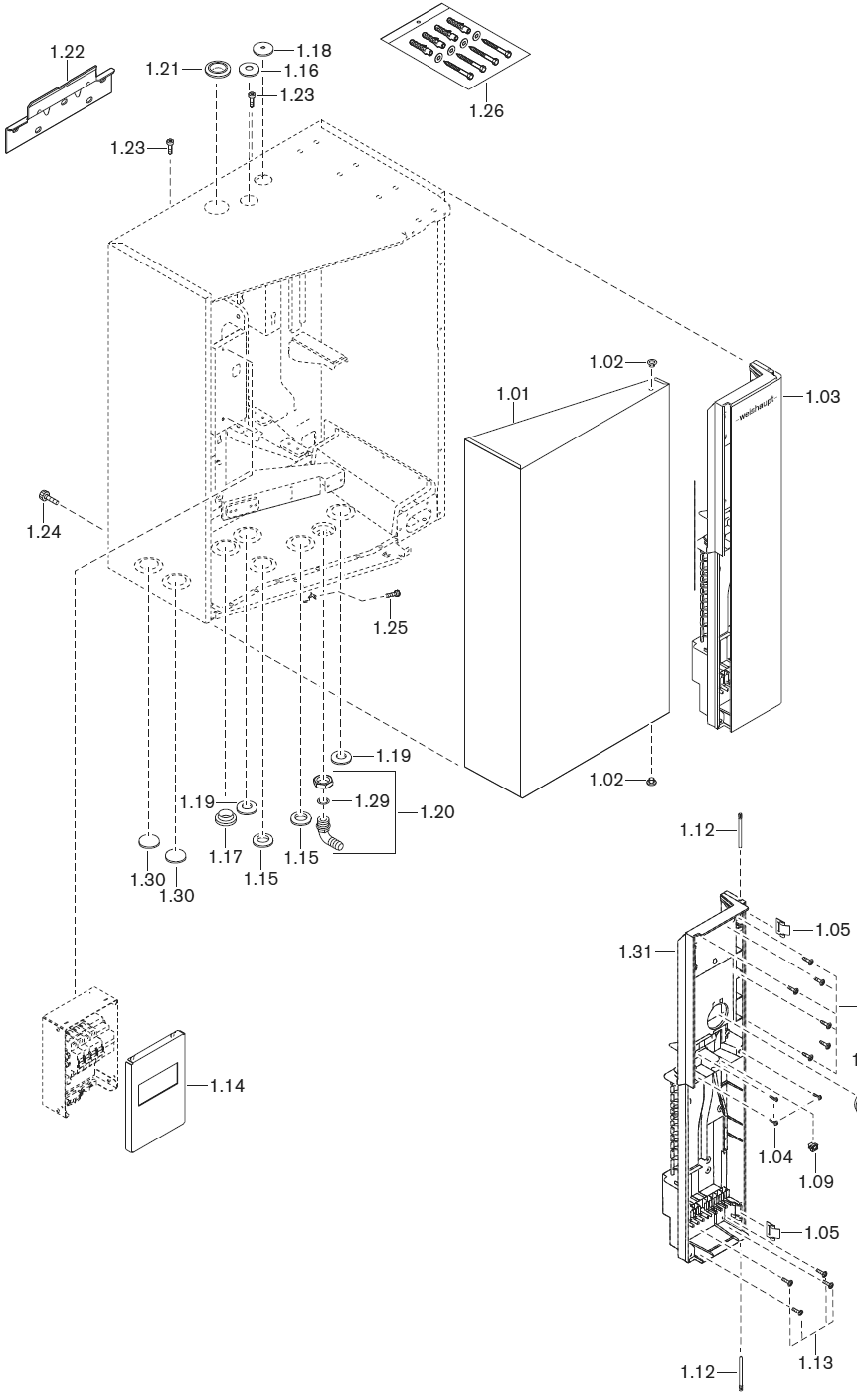

Ersatzteile Weishaupt WSB 12-18 Inneneinheit Bild 1

Pos. Bezeichnung Bestell-Nr.
1,01 Deckel komplett 483 015 02 132
1,02 Stopfen 6 mm Form 1 weiß 446 034
1,03 Bedienteil vormontiert 511 501 70 092
1,04 Schraube 4 x 12 W1451 A3K 483 011 22 307
1,05 Scharnierfeder WTC-GW-B 483 011 22 467
1,06 Abdeckung Kesselschaltfeld 511 501 70 112
1,07 Abdeckung Funktionsblende 511 501 70 122
1,08 Tülle Wartungsöffnung Ausdehnungsgefäß 483 011 22 357
1,09 Klammer Schnellverschluss 483 011 22 097
1,10 Verschlussbolzen Schnellverschluss 483 011 22 107
1,11 Bohrschraube 4,2 x 16 ZEBRA pias 483 011 22 337
1,12 PT-Lagerschraube 63 mm 483 011 22 347
1,13 Schraube ISO 7380 M4 x 12 TX20 409 634
1,14 Abdeckung Elektrokasten 511 504 03 027
1,15 Tülle Ø Innen 24 mm 481 011 02 237
1,16 Tülle Ø 34 mm mit Bohrung Ø 14 mm 511 505 01 277
1,17 Tülle Kondensatschlauch Ø Innen 24 mm 481 011 02 367
1,18 Tülle Ø 34 mm mit Bohrung Ø 8 mm 511 505 01 267
1,19 Tülle Ø 34 mm mit Bohrung Ø 18 mm 511 505 01 287
1,20 Rohranschluss PP 90°-Bogen ½" x 16 mm 511 506 00 582
  komplett mit Mutter ½" und Dichtung
1,21 Tülle Wasseranschlüsse Ø Innen 22 mm 481 015 02 147
1,22 Wandaufhängung 471 064 02 337
1,23 Schraube M6 x 35 DIN 7984 8.8 402 406
1,24 Rändelschraube M6 x 24 mm 481 015 02 117
1,25 Schraube M4 x 22 EN ISO 1580 481 011 02 417
1,26 Dübel-Set füt Aufhängung 481 011 02 052
1,27 Klappe Bedieneinheit 483 011 22 182
1,28 Manualhalter 483 011 22 187
1,29 Dichtung 21 x 30 x 2 (1") EPDM 90 409 000 15 167
1,30 Tülle geschlossen 481 011 02 247
1,31 Bedieneinheit WTC-GW-B 483 011 22 212

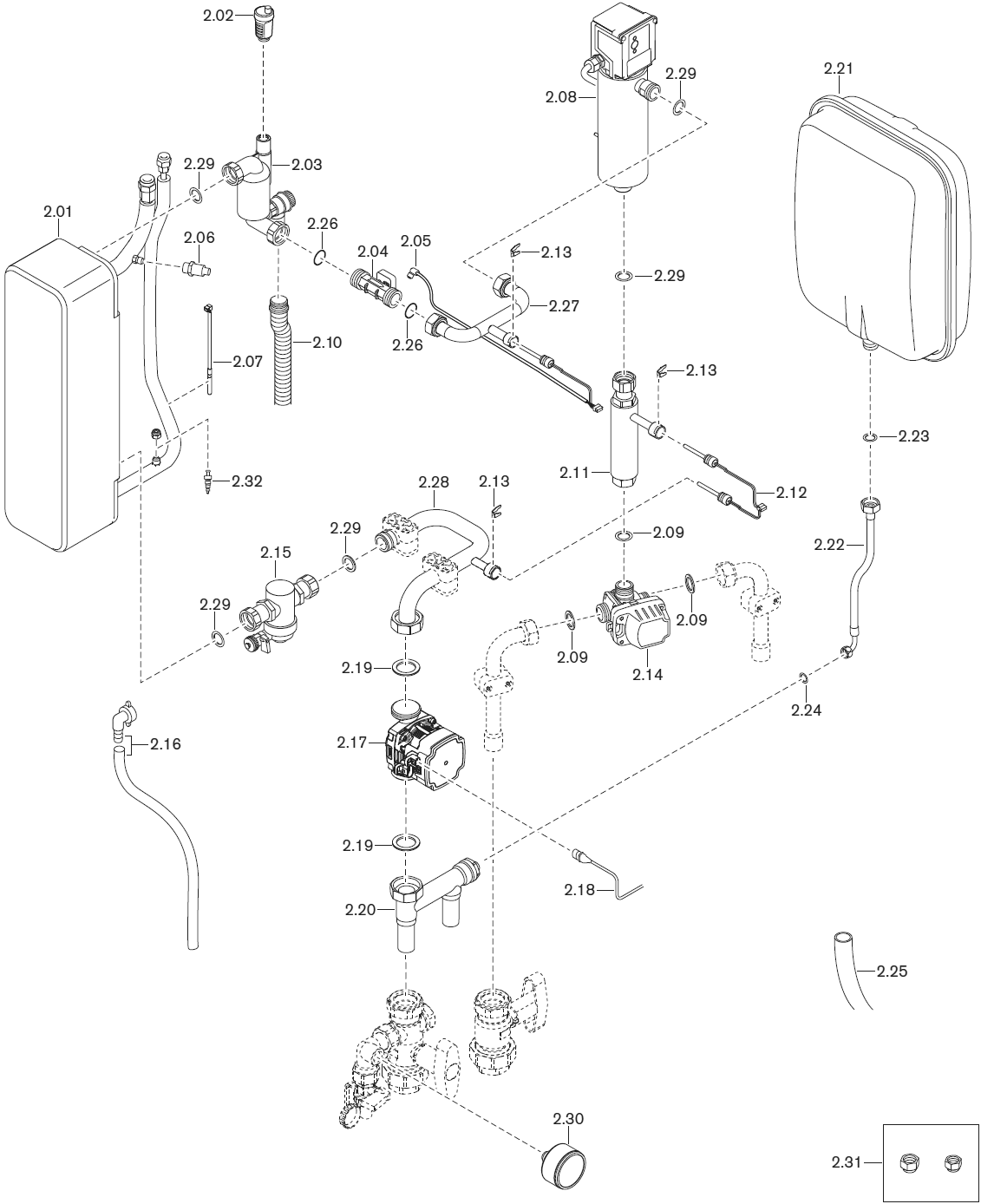

Ersatzteile Weishaupt WSB 12-18 Inneneinheit Bild 2

Pos. Bezeichnung Bestell-Nr.
2,01 Verflüssiger komplett WSB 12/15/18 511 506 04 872
2,02 Schnellentlüfter G⅜ 662 042
2,03 Luftabscheider 511 504 02 022
  - Isolierung für Luftabscheider 511 504 02 372
2,04 Durchflusssensor VVX20 ohne Temperatursensor 511 506 00 572
2,05 Leitung Durchflusssensor mit Temperaturfühler 511 504 03 742
2,06 Drucktransmitter (B12) PA-21Y, 60 bar 511 504 02 472
  - Leitung Drucksensor 511 504 03 077
2,07 Anlegefühler NTC 5K, 470 mm lang 511 504 02 242
  - Klammer für T-Fühler (Kältekreis) 426 411
2,08 Elektroheizung 7,0 kW, 2x230 V, G1 mit KM-Eignung 511 504 02 692
2,09 Dichtung 21 x 30 x 2 (1") EPDM 90 409 000 15 167
2,10 Ablaufschlauch G¾ Ø25, 1000mm, mit O-Ring 511 502 02 422
  - O-Ring 18 x 2,0 -N EPDM 70 DIN 3771 445 137
2,11 Verteiler Wasservorlauf 511 504 02 142
2,12 Doppel-Einsteckfühler NTC 5K WLP VL/RL 511 504 02 902
2,13 Sicherungsblech Temperaturfühler Wasser 511 502 02 247
2,14 Umschaltventil USV 03 (3 x G1, Außen) 511 504 02 062
  - Antrieb USV 03 K 511 504 02 267
  - Gehäuse USV 03 K 511 504 02 277
2,15 Schlammabscheider Ablasshahn montiert / Isolierung 511 506 04 262
  - Schlammabscheider mit Gewinde 511 504 02 072
  - Isolierung für Schlammabscheider 511 504 02 392
  - Verschraubung G1 ÜM x G1 AG 511 504 02 222
2,16 Kondensatschlauch 400 mm mit Winkelverschraubung 511 504 02 332
2,17 Umwälzpumpe
  - UPM4 XL 25-90 PWM 130 mit Adapter (WSB 12) 511 506 04 862
  - UPML Geo 25-105 130 (WSB 15, WSB 18) 511 506 04 312
  - Isolierung für Umwälzpumpe 511 504 02 402
2,18 Leitung PWM-Signal Pumpe 511 504 03 097
2,19 Dichtung 27,5 x 44 x 2 (1½) EPDM 409 000 04 517
2,20 Verteiler Wasserrücklauf 511 504 02 102
2,21 Ausdehnungsgefäß 481 015 40 017
2,22 Verbindungsschlauch mit Überwurfmutter G¾ 511 504 02 552
2,23 Dichtung 17 x 24 x 2 (¾") 409 000 21 107
2,24 Dichtung 10 x 14,8 x 2 Faserdichtung 409 000 21 187
2,25 Kondensatschlauch 511 505 01 107
2,26 O-Ring 23 x 2,0 EPDM schwarz 511 504 02 087
2,27 Leitung 22x1 2x90° mit Hülse und Dichtungen 511 505 01 602
2,28 Leitung 28x1,5 mit ÜM-G1½ und GA1 511 506 04 772
2,29 Dichtung 21 x 30 x 2 (1") 409 000 21 117
2,30 Manometer 0-4 bar G¼ gedämpfter Zeiger 511 504 31 907
2,31 Bördelverschraubungsset 511 505 01 332
  - Überwurfmutter KM7/8" UNF 16 mm-⅝" SW27 452 649
  - Überwurfmutter KM⅝" UNF 10 mm-⅜" SW22 452 648
2,32 Schraderventileinsatz mit Kappe ½" UNF 511 506 00 172

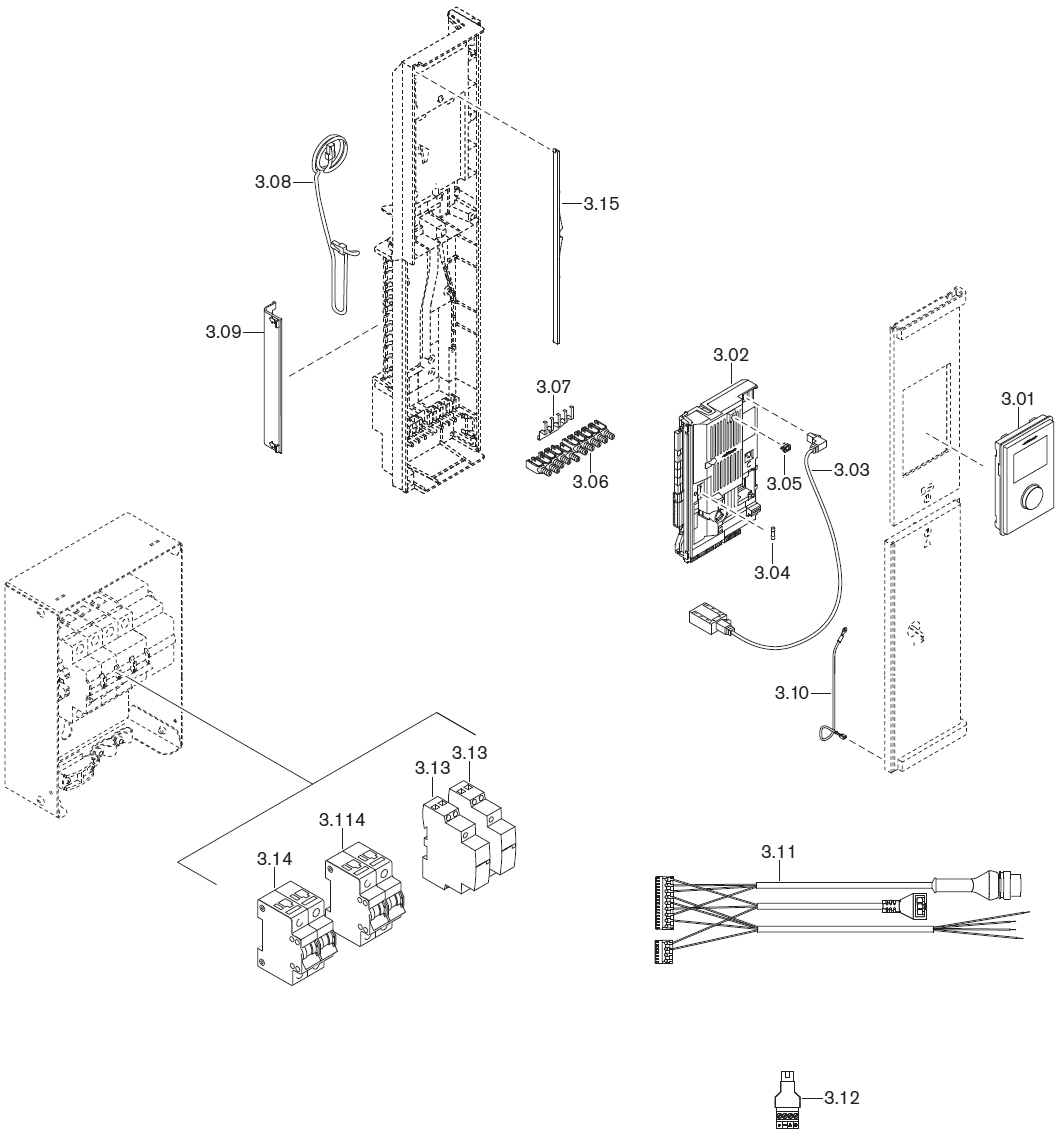

Ersatzteile Weishaupt WSB 12-18 Inneneinheit Bild 3

Pos. Bezeichnung Bestell-Nr.
3,01 WWP-Systemgerät * 511 506 33 802
3,02 WWP-CPU (Geräteelektronik) * 511 506 33 472
3,03 Patchkabel RJ45 gewinkelt mit Kupplung 511 504 03 282
3,04 Feinsicherung T4H, IEC 127-2/5 483 011 22 447
3,05 Klammer Schnellverschluss 483 011 22 097
3,06 Schraubklemmen-Set 10 Stück 485 011 22 392
3,07 EMV-Schirmung Zugentlastung 483 011 22 297
3,08 Anschlussleitung RJ11 Systemgerät 483 011 22 102
3,09 Spritzschutz für WEM-Stecker 483 011 22 157
3,10 Schaltlitze GNGE 1,0 x 350 Chassis-PE 483 012 22 092
3,11 Kabelbaum Netzspannung 511 504 03 052
3,12 Adapter RJ11 zu Schraubklemme 4 Pin 511 504 03 302
3,13 Installationsschütz 20A 2S 230/240V 50 Hz 704 461
3,14 Leitungsschutzschalter 16AC, 1P+N 721 173
3,15 Lichtleiter Funktionsblende 483 011 22 167
* Bei Entsorgung beachten: Enthält eine Batterie, die nicht entnommen werden kann.
