Weishaupt Zusatz-Einsteckmodul WTC-GW/GB 15/25-B
für Gerätehauptplatine WEM-FA-G
Mit dem Zusatzmodul wird das Brennwertgerät um Ein- und Ausgänge erweitert. Damit können bestimmte Hydraulikvarianten oder Sonderfunktionen (z. B. Fernsteuerung 0 ... 10 V) umgesetzt werden.

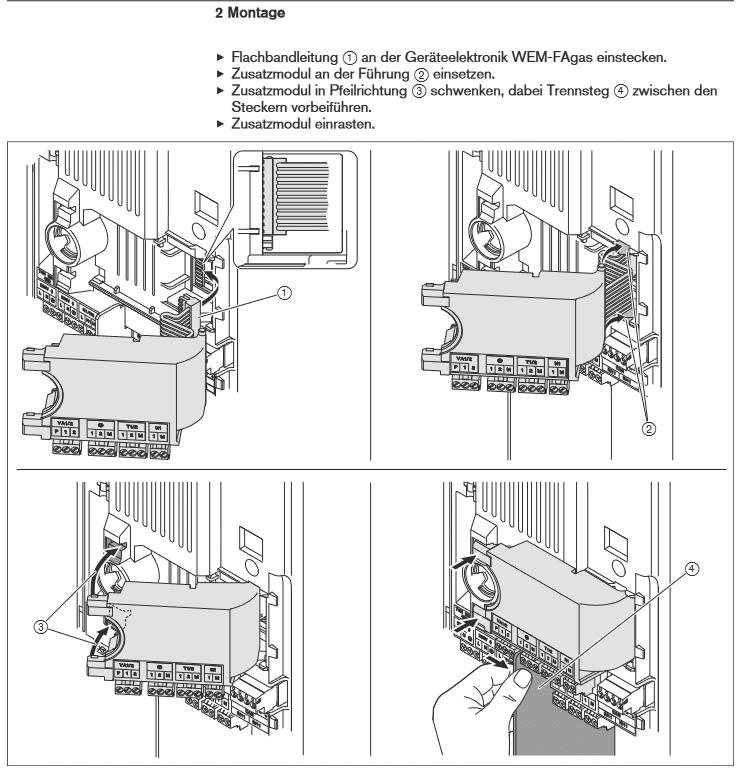

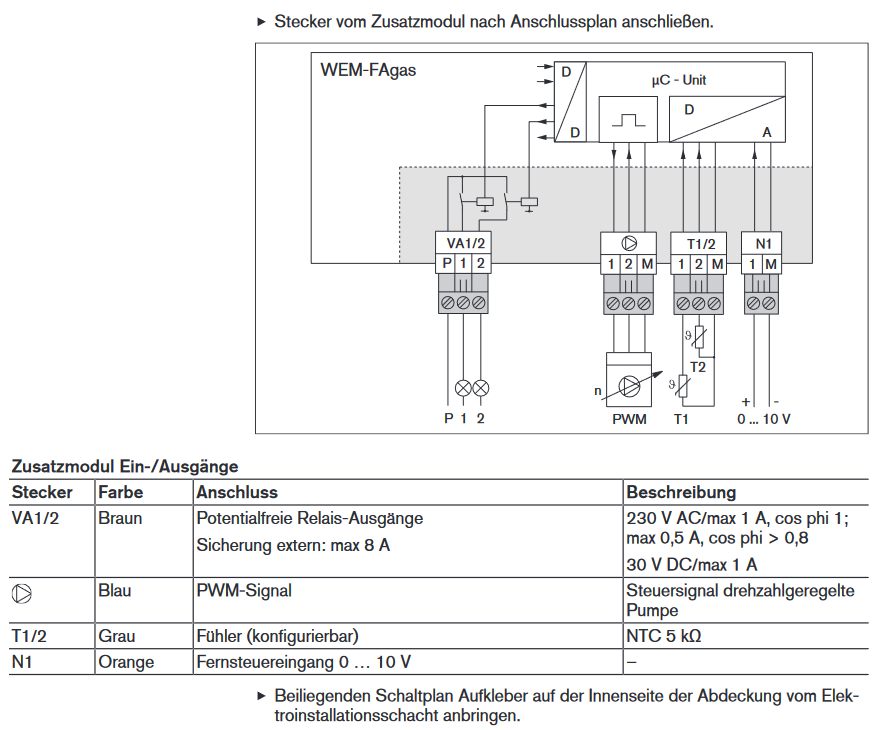

Zur Erweiterung der Regelung um folgende Anschlüsse:
- 2 variable Ausgänge
- 2 Temperaturfühler-Eingänge
- Fernsteuereingang 2-10 Volt
Mit farblich codierten Steckverbindungen
Multifunktionale Ausgänge (VA1/2)
Mit den parametrierbaren Ausgängen VA1 und VA2 können eine Vielzahl von Anwendungen realisiert werden. Es handelt sich bei den beiden Ausgängen um potentialfreie Ausgänge. Die Ausgänge sind für 230 V und 3 A ausgelegt. Beide Ausgänge lassen sich mit den selben Funktionen parametrieren. Abhängig von der gewählten Hydraulikvariante sind die Ausgänge fest vorbelegt, dann kann die Funktion nicht geändert werden.
- Betriebsweitermeldung
- Sobald ein Flammensignal anliegt, schließt der Kontakt.
- Sicherheitsventil Gas
- Sobald das Regelsystem eine Wärmeanforderung errechnet, wird der Kontakt geschlossen. Somit kann ein zusätzliches Gas-Sicherheitsventil angesteuert werden.
- Störungsweitermeldung
- Der Kontakt ist im störungsfreiem Zustand geöffnet. Der Kontakt schließt, sobald eine Störung auftritt.
- Aktor Heiz- und WW-Betrieb
- Der Ausgang wird wie eine interne Umwälzpumpe oder ein internes Dreiwegeventil angesteuert.
- Aktor WW-Betrieb
- Während des Warmwasserbetriebes ist der Kontakt geschlossen.
- Aktor Heizbetrieb
- Während des Heizbetriebes ist der Kontakt geschlossen.
- Warmwasser 1: Aktor
- Während der Warmwasserladung vom Warmwasserkreis 1 ist der Kontakt geschlossen.
- Pumpe Neutralisation
- Sobald ein Flammsignal anliegt, schließt der Kontakt.
Zirkulationsfühler
Ist die Zirkulationspumpe auf zeitgesteuert mit Temperatur konfiguriert, wird der Zirkulationsfühler aktiv. Der Zirkulationsfühler befindet sich am Rücklauf der Zirkulationsleitung (vor Eintritt in den Speicher).
- Zirkulationspumpe Ein:
- - Unterschreitet die Temperatur am Rücklauf der Zirkulationsleitung die Warmwassertemperatur um 5 K, abzüglich dem eingestellten Wert, startet die Zirkulationspumpe.
- Zirkulationspumpe Aus:
- - Unterschreitet die Temperatur am Zirkulationsfühler die Warmwassertemperatur abzüglich dem eingestellten Wert, schaltet die Pumpe ab.
Fernsteuereingang
Das Brennwertgerät kann durch eine übergeordnete Regelung temperatur- oder leistungsgeführt geregelt werden. Über einen Signaleingang im Bereich von 3 bis 10 V am Eingang N1 erhält das Brennwertgerät eine Anforderung zwischen dem minimalen und dem maximalen Sollwert.
Die Steuerleitung wird unter Beachtung der Polarität am Eingang N1 angeschlossen.
Wird zusätzlich ein Weichenfühler am Kessel angeschlossen wird die Solltemperatur über den Weichenfühler ausgeregelt. Das heißt, der Kessel kann, je nach hydraulischen Verhältnissen, auf eine höhere Temperatur heizen um die Solltemperatur am Ausgang der hydraulischen Weiche zu gewährleisten.
Sind Verbraucherkreise angeschlossen, die eine höhere Temperatur benötigen, als über den N1-Eingang angefordert wird, wird der Wärmeerzeuger auf die jeweils höhere Temperatur geregelt.
