Klemmensockel AGK 11 für Siemens Feuerungsautomaten

• LOA...
• LMO...
• LGA...
• LGB...
• LGD...
• LMG...

Der Klemmensockel besteht aus schlagfestem und wärmebeständigem Kunststoff und besitzt außer den 12 Anschlußklemmen:

• 3 Neutralleiterklemmen, mit Klemme 2, dem Neutralleitereingang, vorverdrahtet
• 4 Erdleiterklemmen, auslaufend in eine Lasche zur Erdung des Brenners
• 2 Stützpunktklemmen mit den Bezeichnungen «31» und «32»
• für die Kabeleinführung durch den Boden des Stecksockels AGK11 sind 2 Öffnungen vorhanden
• an beiden Schmalseiten befinden sich federnde Metallzungen, die beim Aufstecken des Automaten am Gehäuse hörbar einrasten
• Zum Lösen genügt die leichte Kippbewegung eines Schraubenziehers in den Führungsschlitzen dieses Verschlusses
• Neutralleiter- und Stützpunktklemmen mit selbstformenden Schrauben
• Anschlußklemmen mit selbsthemmenden Schrauben
• Auslieferungszustand mit bereits geöffneten Klemmen zur schnellen Montage
• zur Befestigung am Brenner mit Stecksockel AGK11 werden Befestigungsschrauben M5 verwendet

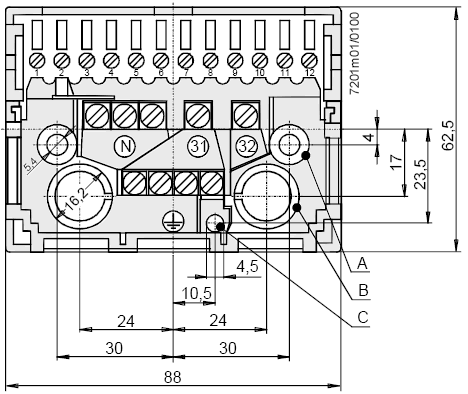

Maßzeichnung:

A: Öffnungen für die Befestigungsschrauben
B: Öffnungen für die Kabeleinführung
C: Erdungslasche
31/32: Stützpunktklemmen
N: Neutralleiterklemmen mit Neutralleitereingang (Klemme 2 verbunden)

Für die Verbindung der Erdungslasche C mit der Masse des Brenners eine metrische Schraube mit Lockerungsschutz verwenden!
