Flammenfühler RAR9 - Silizium Halbleiterfühler passend zu Feuerungsautomaten

• LAE1
• LAE10
• LAL2
• LAL3
• LOK16

Ersetzt RAR8 mit den alten Weishaupt Artikelnummern: 600500, 600503

Selenphotozellenfühler für Siemens-Feuerungsautomaten zur Überwachung von gelbrennenden Ölflammen. Der Fühler wird vor allem in Verbindung mit Feuerungsautomaten für größere Brenner eingesetzt.

Bei dieser Überwachungsart wird die Strahlung von Ölflammen im sichtbaren Bereich des Lichtspektrums zur Bildung des Flammensignals herangezogen. Lichtempfindliches Element ist eine Selenzelle. Sie liefert im beleuchteten Zustand eine Gleichspannung und bewirkt damit einen Stromfluss zum Eingang des Flammensignalverstärkers. Der RAR... ist somit ein aktiver Fühler. Die Zelle ist unempfindlich im infraroten Bereich, so dass die schwach glühende Schamottierung des Feuerraums nicht detektiert wird.

Wichtig ist eine möglichst störungsfreie und verlustlose Signalübertragung:

• Verlegen Sie die Fühlerleitung nicht mit anderen Leitern
• Beachten Sie die zulässige Länge der Fühlerleitungen, siehe «Typenübersicht»
• Verlegen Sie die Zündkabel immer separat mit möglichst großem Abstand zum Gerät und zu anderen Kabeln

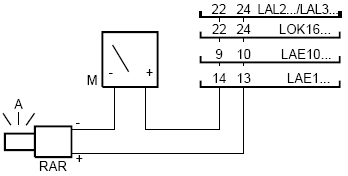

Messschaltung:

M: Gleichstrom Mikroamperemeter mit <5kOhm Innenwiderstand

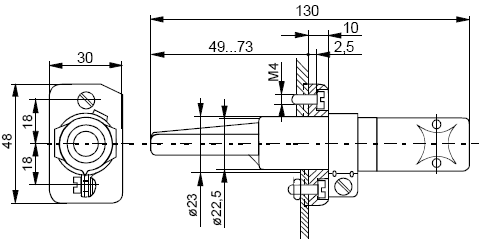

Abmessungen:
