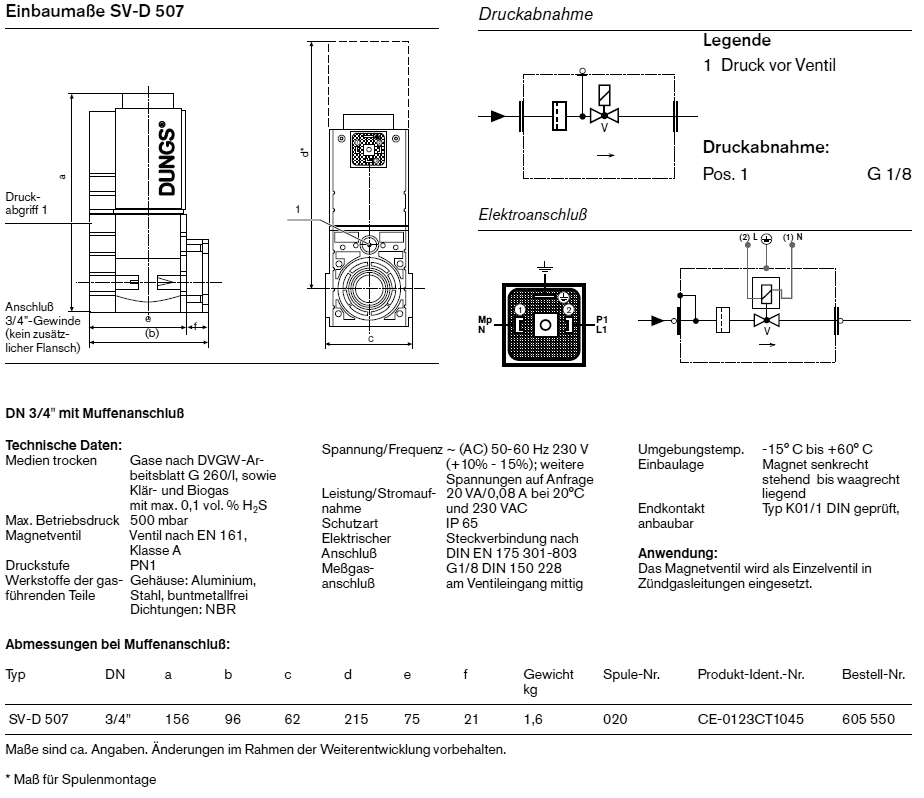

Magnetventil SV-D 507 Rp 3/4 230V IP65

Funktion SV-D 507
Es handelt sich um ein einstufiges Magnetventil stromlos geschlossen, schnell öffnend, schnell schließend. Die Magnetspule ist als Gleichspannungsspule ausgeführt. Die netzseitige Wechselspannung wird durch einen Gleichrichter mit Schutzbeschaltung umgeformt.

Einstellung der Hauptgasmenge
Nach Lösen der nicht plombierten Senkschraube auf der Abdeckkappe kann durch Verdrehen die Einstellspindel verstellt werden.
Rechtsdrehung = kleinere Gasmenge
Linksdrehung = größere Gasmenge
Die Hauptmengendrossel ist im Anlieferungszustand voll geöffnet.
Nach erfolgter Einstellung ist die Senkschraube wieder anzuziehen.
