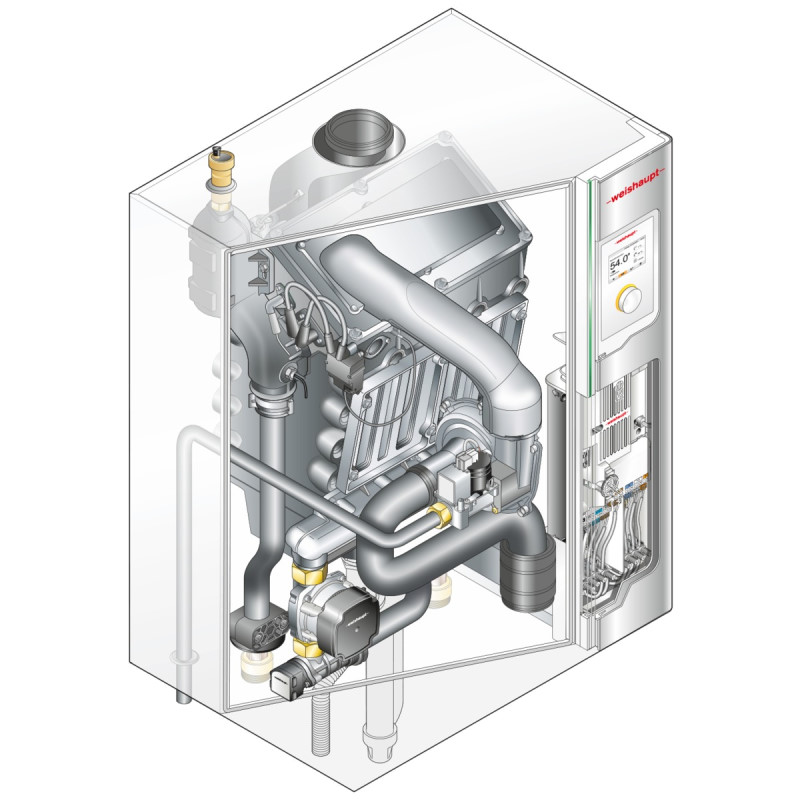

Weishaupt Thermo Condens WTC-GW 45-B Ausführung H-O

Produkt-ID-Nr.: CE-0085DM0198

Wandhängendes Gas-Brennwertgerät ohne integrierte Kesselpumpe zur Energieversorgung eines Heizungssystems über externe Heizkreispumpen sowie zur Trinkwassererwärmung über externe Speicherladepumpe.

Einsatzgebiet: Anlagensanierungen in denen externe Pumpen bzw. Umschaltventile bereits vorhanden sind.

• Zugelassen für Gasarten E, LL und P.
• Modulationsbereich (TV/TR 50/30 C): 6,7 - 45,1 kW
• Breite/Höhe/Tiefe: 640 / 792 / 518 mm

Weishaupt Gasbrennwertsysteme sind für einen Wasserstoffanteil im Erdgas von bis zu 20 Volumenprozent durch den DVGW zertifiziert. Die DVGW-Prüfstelle hat darüber hinaus die Eignung und den sicheren Betrieb für einen Wasserstoffanteil bis 30 Volumenprozent im Erdgas bestätigt.

Produktvorteile:

• Einfache Inbetriebnahme
• Ausregelung von Gas-Qualitäts- und Druckschwankungen
• Automatische Erkennung verschiedener Erdgasarten
• Einfache Umstellung auf Flüssiggas ohne Umbauteile
• Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre)

Eigenschaften:

• Für raumluftabhängigen und raumluftunabhängigen Betrieb.
• Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss.
• Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade.
• Geräuschreduzierter modulierender Premix Flächenbrenner für niedrige CO- und NOx-Emissionen.
• Die elektronische Verbrennungsregelung System Scot sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen.
• Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.
• Angebauter Luftsammeltopf mit automatischem Entlüfter, integriertes Manometer.
• Digitaler Druckaufnehmer und Ultraschall-Volumenstromsensor.

• Einfache Reinigung des Gerätesiphons durch abschraubbare Siphontasse.
• Der Betrieb ohne Mindestumlaufwassermenge in Verbindung mit einem niedrigen Druckverlust erlaubt den Betrieb ohne hydraulische Weiche.
• Nivellierbare und seitlich verschiebbare Wandaufhängung.

Modulares Regelsystem WEM zur Regelung eines witterungs- und raumtemperaturgeführten Pumpenheizkreises und eines Trinkwasserspeichers.

Serienmäßige Ausstattung:

• Systemregler WEM-SG mit intuitiver Menüführung über Symbolik (Icon) und Klartext durch Drehen und Drücken
• Inbetriebnahme-Assistent mit Hydraulikauswahl
• frei belegbares Favoritenmenü
• Grafikfarbdisplay
• Wärmemengenanzeige
• Speicher-Einmalladung (Warmwasser-Push)
• Antilegionellenfunktion
• integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal.

Über das WEM-Portal kann per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen,etc.)

• Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, oder Warmwasser-Zirkulation), eines externen Gasventils oder als Störoder Betriebsmeldeausgang nutzbar.
• Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
• Temperatur- und Volumenstromregelung einer hydraulischen Weiche / Systemtrennung zur Vermeidung von Rücklaufanhebung.
• Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
• Grundregelung durch ein Einsteckmodul (Zubehör) erweiterbar um zwei Schaltausgänge, PWM-Ausgang, zwei Fühlereingänge, 0-10 Volt-Eingang zur Kesselführung über externe Wärmeanforderung.
• CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten.

Das System kann auf bis zu 12 Brennwertgeräte, 24 Erweiterungsmodule Heizkreis oder Warmwasser mit jeweils bis zu 3 Raumfühlern erweitert werden.

Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.

Technische Daten:

Feuerungswärmeleistung: 6,8 - 45,2 kW
Nennleistung modulierend (Tv/Tr 50/30ºC) 7,5 - 45,8 kW
Nennleistung modulierend (Tv/Tr 80/60ºC) 6,7 - 44,5 kW
Kesselwirkungsgrad bei 100 %: Hi 99,8 (Hs 89,8)
Kesselwirkungsgrad bei 30 %: Hi 109,3 (Hs 98,4)
Zulässiger Betriebsdruck :  6 bar
Gewicht:  77 kg
Geräteabmessungen Breite / Höhe / Tiefe in mm: 640 / 792 / 518
Zuluft-/Abgas-Anschluss: DN 125/80

Energieeffizienzkennzeichnung:

Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz: A (A+++ – D)
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 94 %
Wärmenennleistung: 45 kW
Schallleistungspegel Lwa: 51 dB
