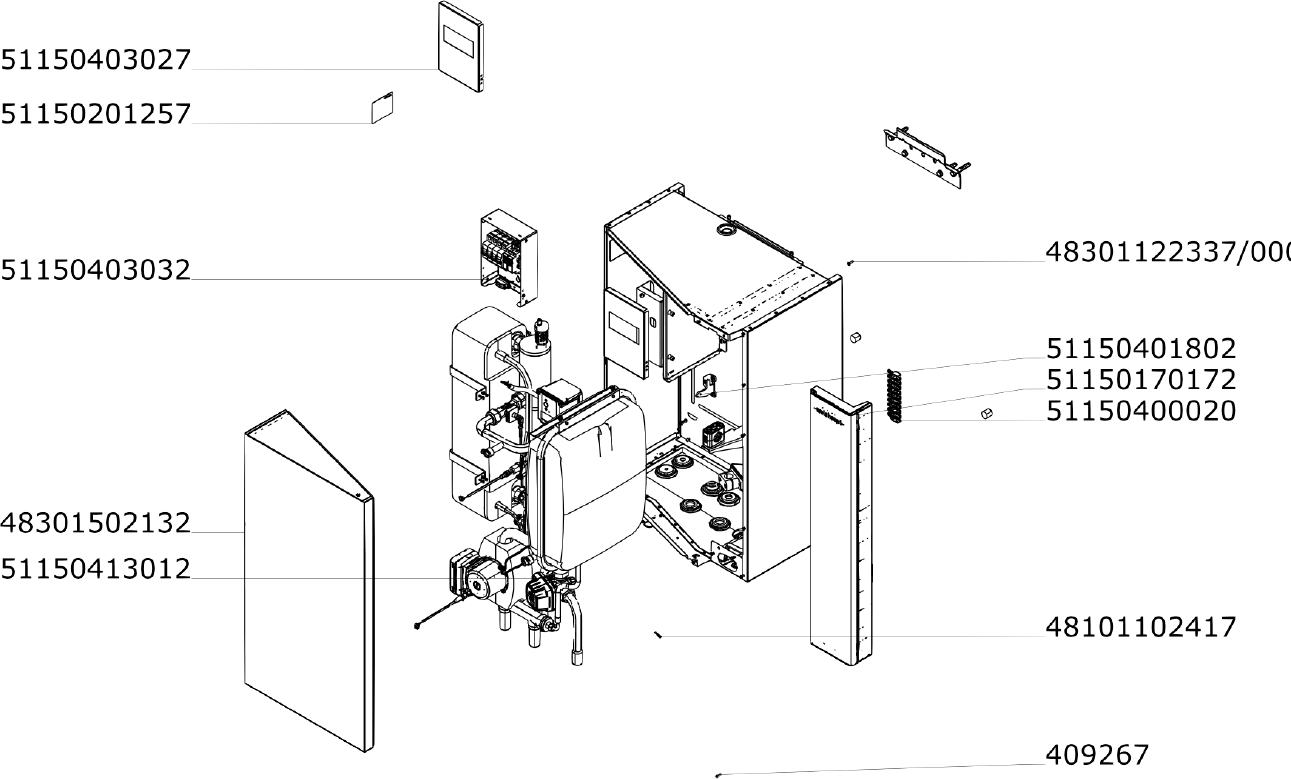

WWP LS 13-B R-E Inneneinheit
Artikelnr. | Bezeichnung |
---|---|
51150403027 | Abdeckung Elektrokasten HE WWP LS |
51150170172 | Bedienteil komplett für WWP HE LS |
790252 | Befestigungsschelle H 3P |
790254 | Befestigungsschelle H5P aus Polyamid 6.6 |
48301122337 | Bohrschraube 4,2 x 16 ZEBRA pias |
48301502132 | Deckel kpl. WTC-GB 15/25-B Ausf. K |
51150403032 | Elektrokasten kpl. mit Steuerung WWP LS |
51150401802 | Gehäuse komplett HE WWP LS |
793963 | Hinweisschild EXTERNAL VOLTAGE |
51150413012 | Hydraulikeinheit WWP LS 13/16-B R (E) |
341471 | Kantenschutzwinkel 50 x 50 500mm |
341507 | Karton für WWP Split |
51150402332 | Kondensatschlauch 400mm mit Winkelvers. |
51150501107 | Kondensatschlauch für WWP HE |
51150400020 | Lose mitzuliefernde Teile WWP LS |
343116 | Sammelmappe 250 x 315 für Technische |
409267 | Schraube M4 x 12 Torx-Plus 20IP metr. |
409268 | Schraube M4 x 14 Torx-Plus 20IP metr. |
48101102417 | Schraube M4 x 22 DIN EN ISO 1580 |

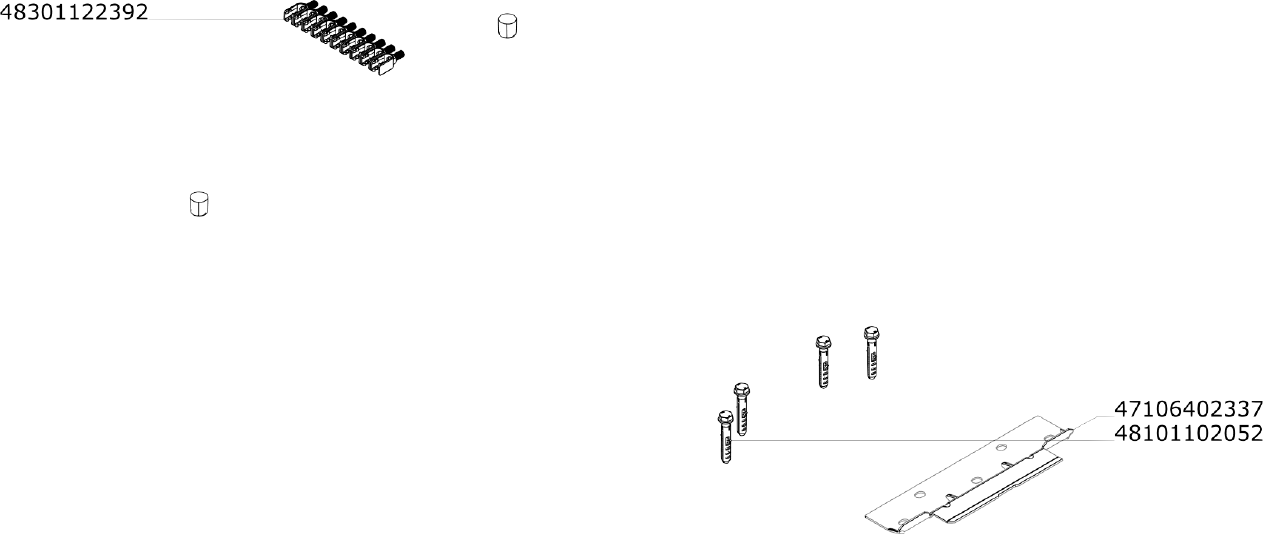

Lose mitgelieferte Teile WWP LS (51150400020)
Artikelnr. | Bezeichnung |
---|---|
51150403302 | Adapter RJ11 zu Schraubklemme 4 Pin |
48101102052 | Dübel-Set WTC-A, WWP Split |
793970 | Hinweissch. Kältemittel R410A DE/FR/IT |
51150202287 | Manometer 0-4 bar |
48301122392 | Schraubklemmenset WTC-G 15-100 |
343520 | Schutzfolie für Kühlmittelschild R410A |
47106402337 | Wandaufhängung |

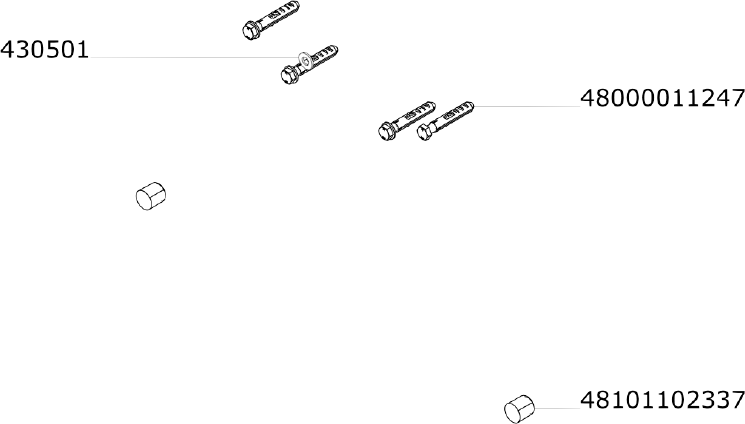

Dübel-Set WTC-A, WWP Split (48101102052)
Artikelnr. | Bezeichnung |
---|---|
343038 | Dübel Universal UX 10x60 R |
793590 | Hinweisblatt "Je nach Wandaufbau ..." |
406011 | Holzschraube 8 x 80 DIN 571 St |
430501 | Scheibe ISO 7089-8-200HV |
48101102337 | Wandabstandshalter WTC 15/25-A |

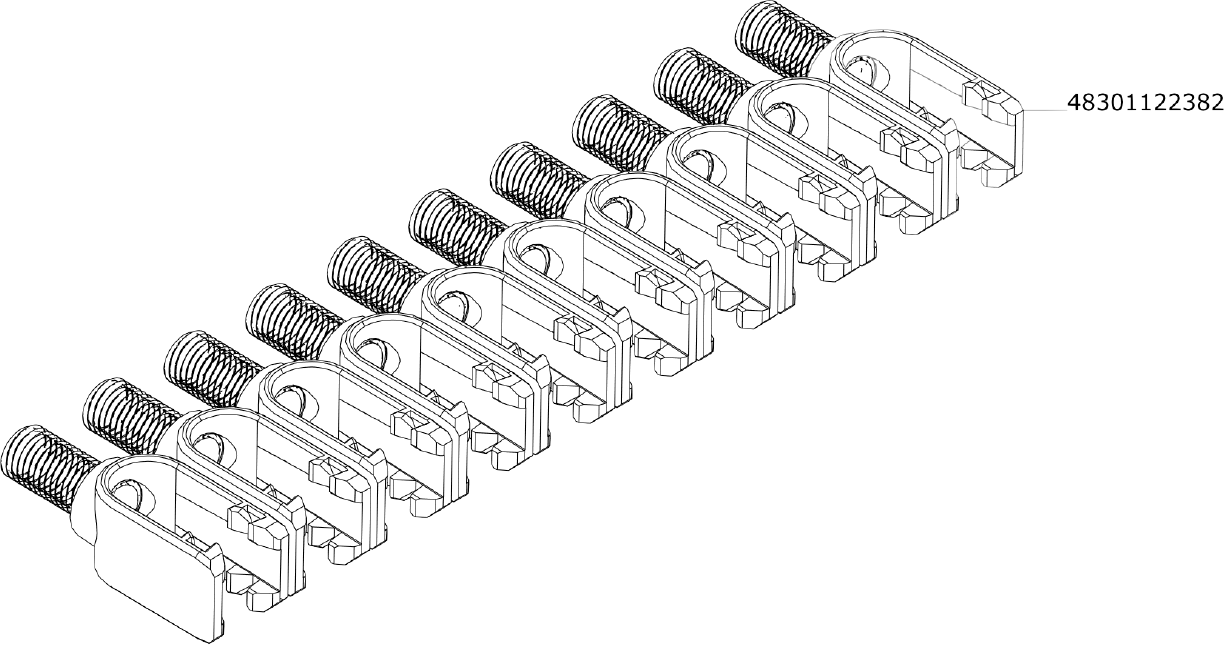

Schraubklemmenset WTC-G 15-100 (48301122392)
Artikelnr. | Bezeichnung |
---|---|
48301122382 | Schraubklemme WTC-GW-B (1 Stück) |

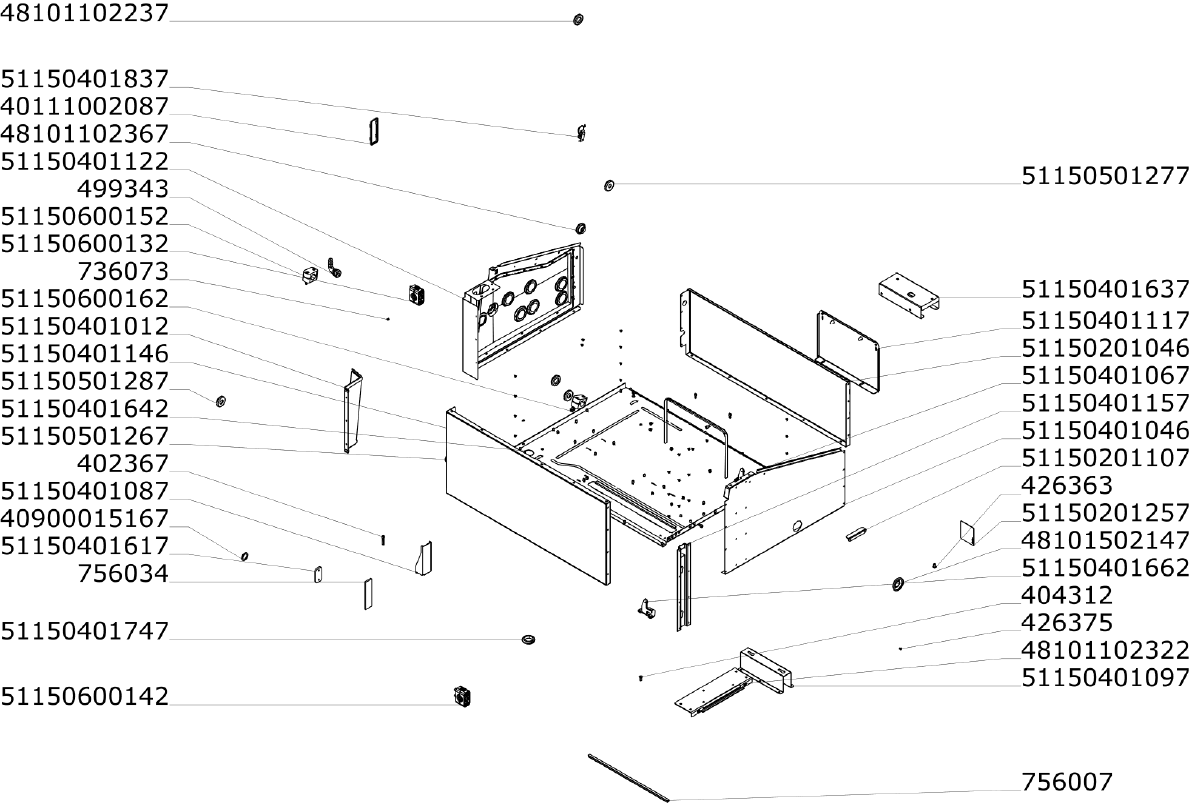

Gehäuse komplett HE WWP LS
Artikelnr. | Bezeichnung |
---|---|
51150401012 | Abdeckung Kabelschacht HE WWP |
48101102322 | Aufhängung-Gehäuse WTC-A |
51150401662 | Aufnahme für Verflüssiger HE WWP LS |
426375 | Blindniet 4,0 x 10,0 |
426363 | Blindniet A 6,4 x 12,8 AD 84 H |
51150401122 | Boden WWP LS HE |
51150401047 | Deckel pulverbeschichtet WWP LS |
40900015167 | Dichtung 21 x 30 x 2 (1") EPDM 90 |
51150401617 | Distanzplatte für Kragarm oben festst. |
51150401642 | Halteblech mit Kragarm Vorl. und Rückl. |
51150401637 | Haltebügel für Elektrokasten WWP |
51150401097 | Halter für Heizung HE WWP LS |
51150401117 | Halter für Verflüssiger HE WWP |
40111002087 | Kantenschutz-Rahmen |
756027 | Kantenschutzprofil 0,8-1,0 mm |
756007 | Kantenschutzprofil bis 2mm schwarz |
51150401087 | Kragarm für Verflüssiger und Ausgleichs- |
756034 | Profil 30 x 5 x 116 PU-Schaum |
499343 | Rohranschluß PP mit 90° Bogen 1/2" x16mm |
51150600152 | Rohrschellen-Set RAPR-322 |
51150600162 | Rohrschellen-Set RAPR-322 m.Stufenbolzen |
51150600132 | Rohrschellen-Set RAPR-428 |
51150600142 | Rohrschellen-Set RAPR-428 m.Stufenbolzen |
790529 | Rohrschelle RAPR-322 |
790530 | Rohrschelle RAPR-428 |
51150401067 | Rückwand HE WWP LS |
430400 | Scheibe A 6,4 DIN 125 St |
402366 | Schraube ISO 4762-M 6 x 10- 8.8 |
402366 | Schraube ISO 4762-M 6 x 10- 8.8 |
402366 | Schraube ISO 4762-M 6 x 10- 8.8 |
402367 | Schraube ISO 4762-M 6 x 30- 8.8 |
402382 | Schraube ISO 4762-M 6 x 40-A2-70 |
402361 | Schraube ISO 4762-M 6 x 45- 8.8 |
404312 | Schraube ISO 10642-M 6 x 16- 8.8 |
402406 | Schraube M 6 x 35 DIN 7984 8.8 |
51150201047 | Seitenteil links HE WWP |
51150401147 | Seitenteil rechts HE WWP |
51150401837 | Spannverschluß HE WWP LS (K) |
736073 | Spreizniete schwarz Ø 3mm x 6,1mm |
51150401157 | Strebe Ausdehnungsgefäß HE WWP LS |
51150501267 | Tülle Ø34 mit Bohrung Ø8 mm HE WWP |
51150501277 | Tülle Ø34 mit Bohrung Ø14 mm HE WWP |
51150501287 | Tülle Ø34 mit Bohrung Ø18 mm HE WWP |
51150401747 | Tülle Ø37 mit Bohrung Ø31,2 mm HE WWP |
48101102237 | Tülle Innen Ø24 mm |
48101102367 | Tülle Kondensatschlauch ØI 24 mm |
48101502147 | Tülle Wasseranschlüsse ØI 22 mm |
51150201107 | Winkel HE WWP |

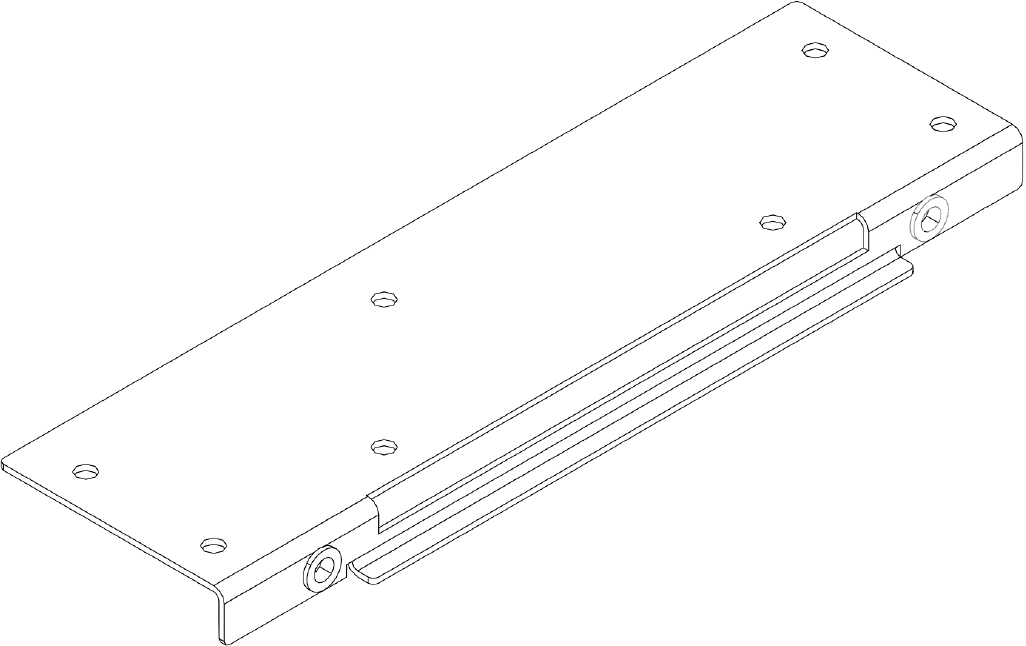

Aufhängung-Gehäuse WTC-A (48101102322)

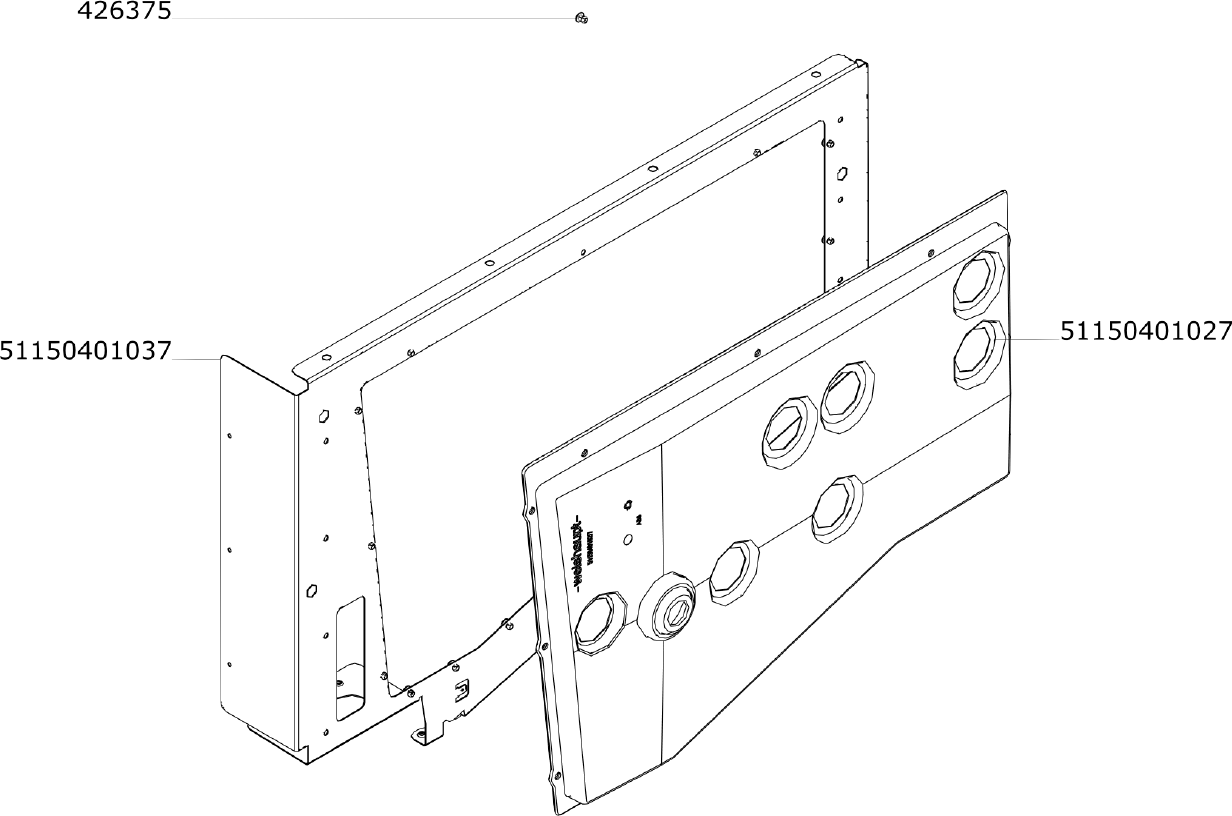

Boden WWP LS HE (51150401122)
Artikelnr. | Bezeichnung |
---|---|
426416 | Blindniete mit Flachrundkopf 4,0 x 8,0 |
51150401037 | Boden HE WWP LS |
51150401027 | Einlegeboden HE WWP 2.0 |
343067 | Polyethylensack 550 x 800 x 0,03 |
48101102247 | Tülle Schnellentlüfter geschlossen |
51150401667 | Aufnahme für Verflüssiger HE WWP LS |
409226 | Schraube M4 x 6 Torx-Plus 20IP |

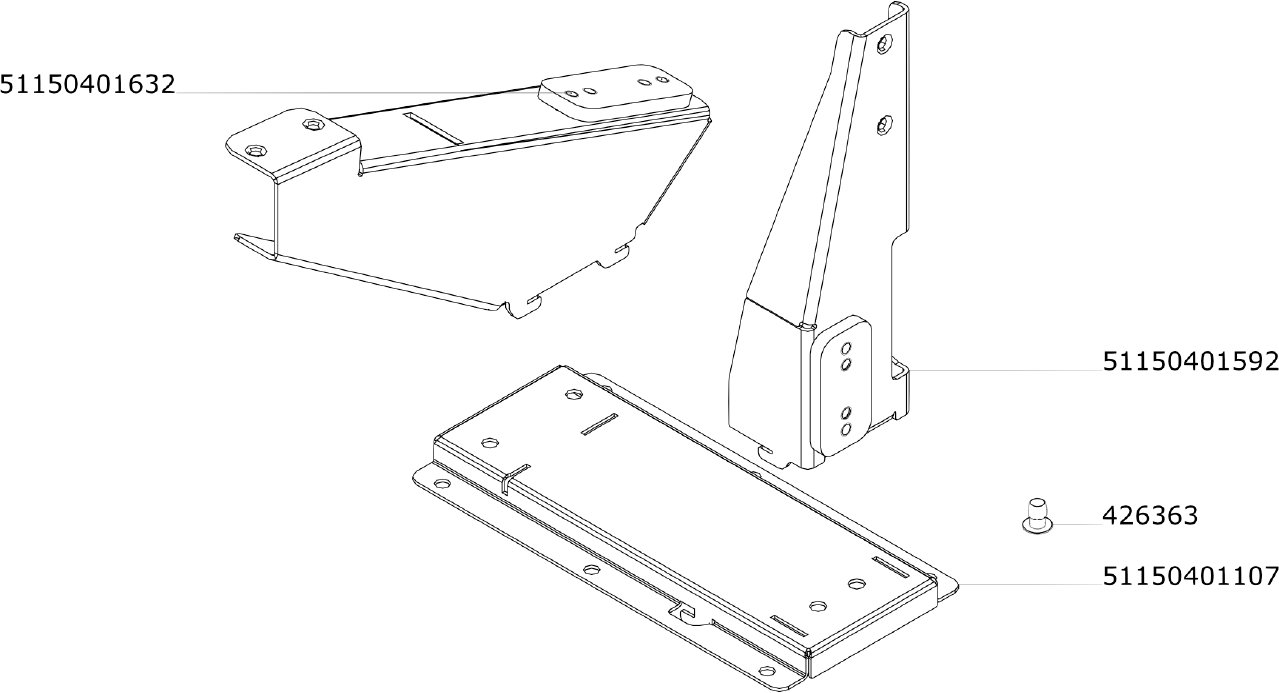

Halteblech mit Kragarm VL/RL
Artikelnr. | Bezeichnung |
---|---|
426363 | Blindniet A 6,4 x 12,8 AD 84 H |
51150401107 | Halter für Kragarm Pumpe für HE |
51150401592 | Kragarm lang mit Stufenbolzen Rücklauf |
51150401632 | Kragarm mit Stufenbolzen Vorlauf |

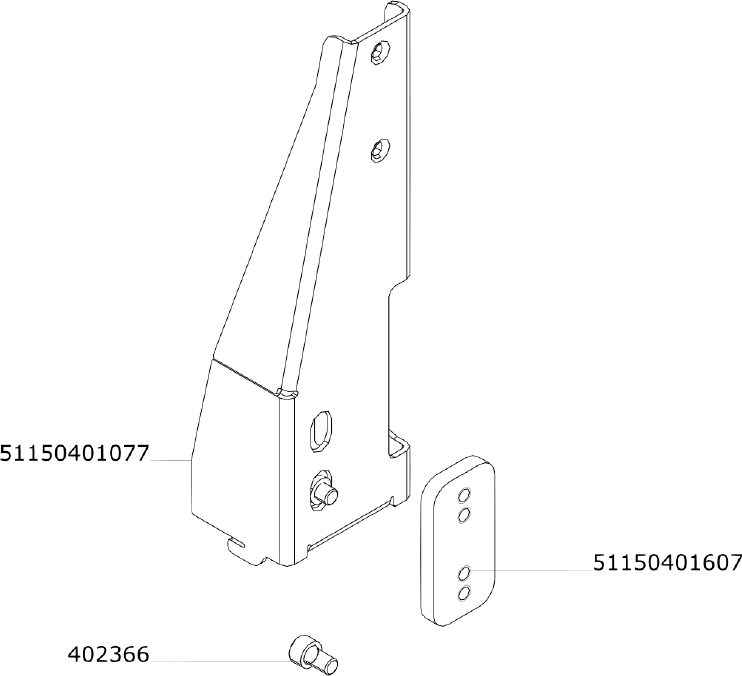

Kragarm lang mit Stufenbolzen Rücklauf (51150401592)
Artikelnr. | Bezeichnung |
---|---|
51150401607 | Distanzplatte für Kragarm oben WWP |
51150401077 | Kragarm Rücklauf HE WWP lang |
402357 | Schraube ISO 4762-M 6 x 12- 8.8 |
51150401587 | Stufenbolzen für Kragarm WWP |

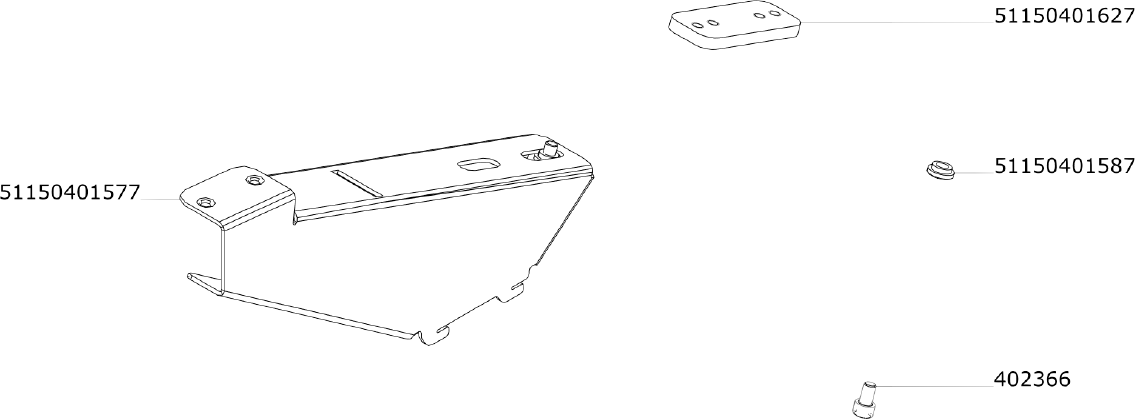

Kragarm mit Stufenbolzen Vorlauf (51150401632)
Artikelnr. | Bezeichnung |
---|---|
51150401627 | Distanzplatte für Kragarm unten Vorlauf |
51150401577 | Kragarm unten für Vorlauf WWP LS |
402357 | Schraube ISO 4762-M 6 X 12- 8.8 |
51150401587 | Stufenbolzen für Kragarm WWP |

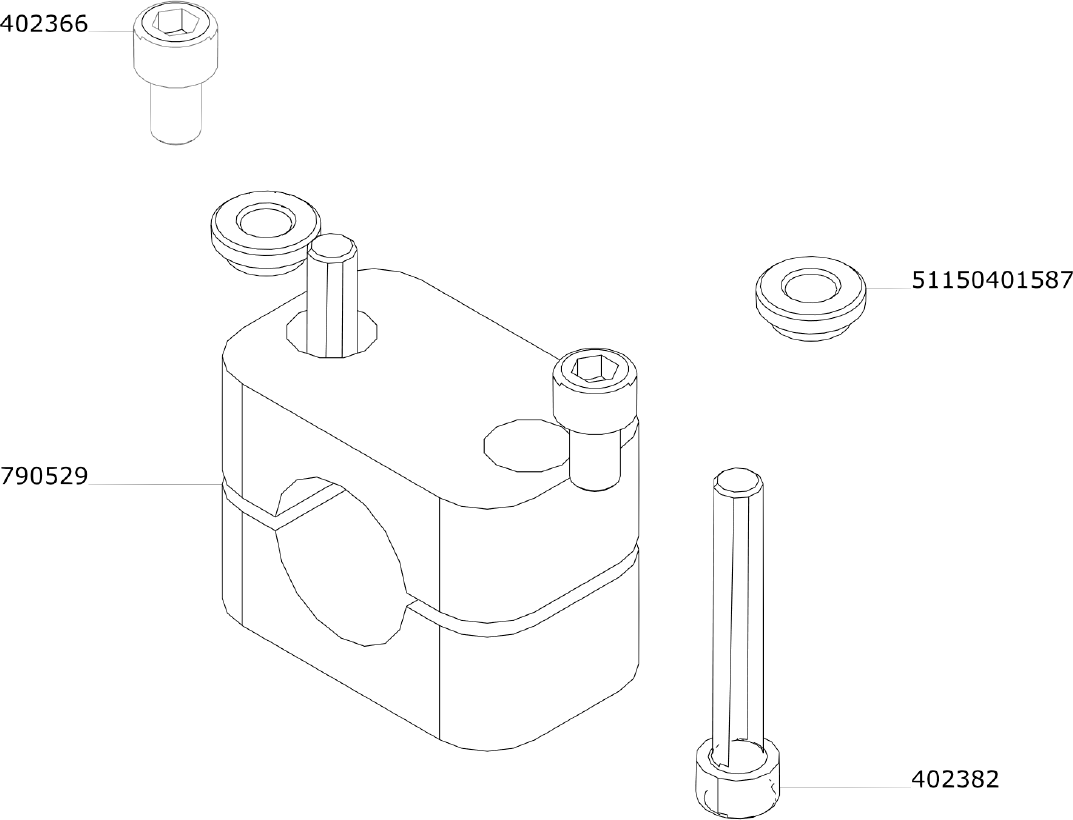

Rohrschellen-Set RAPR-322 mit Stufenbolzen (51150600162)
Artikelnr. | Bezeichnung |
---|---|
343075 | Polyethylen-Beutel 120 x 170 x 0,05 |
790529 | Rohrschelle RAPR-322 |
402366 | Schraube ISO 4762-M 6 x 10- 8.8 |
402382 | Schraube ISO 4762-M 6 x 40-A2-70 |
51150401587 | Stufenbolzen für Kragarm WWP |

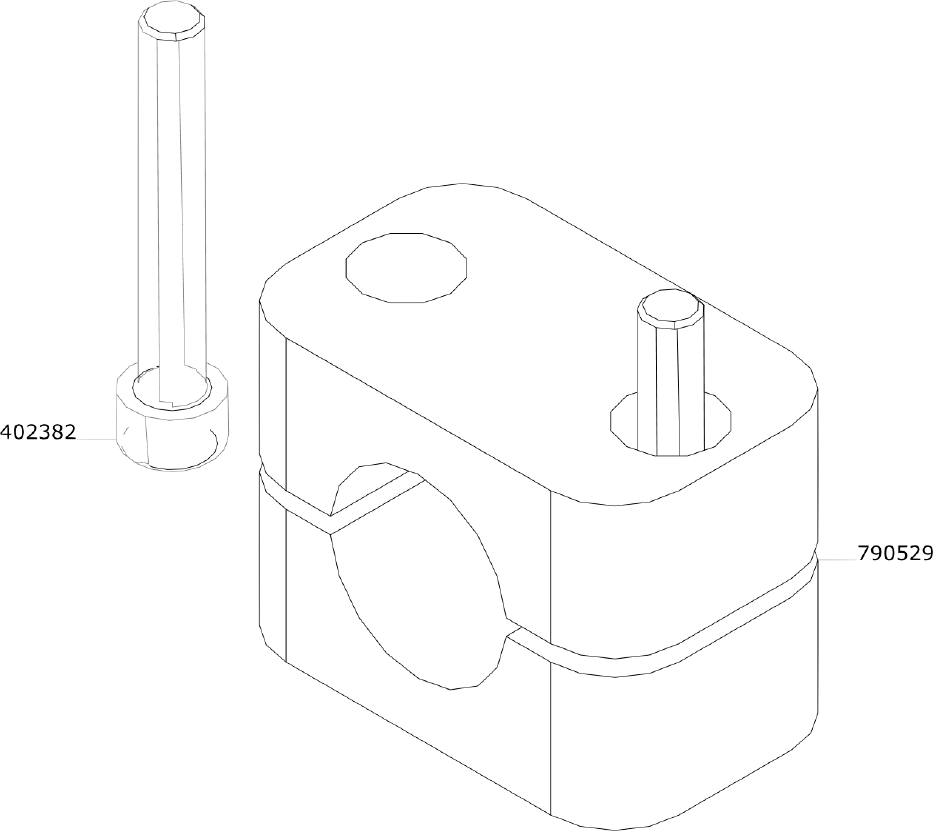

Rohrschellen-Set RAPR-322 (51150600152)
Artikelnr. | Bezeichnung |
---|---|
343075 | Polyethylen-Beutel 120 x 170 x 0,05 |
790529 | Rohrschelle RAPR-322 |
402382 | Schraube ISO 4762-M 6 x 40-A2-70 |

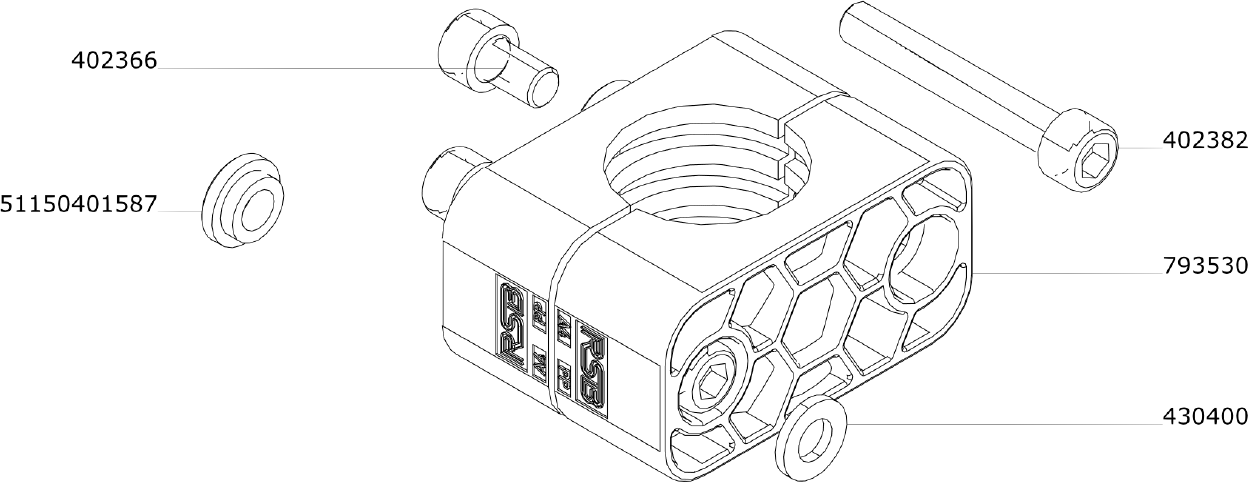

Rohrschellen-Set RAPR-428 mit Stufenbolzen (51150600142)
Artikelnr. | Bezeichnung |
---|---|
343075 | Polyethylen-Beutel 120 x 170 x 0,05 |
790530 | Rohrschelle RAPR-428 |
430400 | Scheibe A 6,4 DIN 125 St |
402366 | Schraube ISO 4762-M 6 x 10- 8.8 |
402382 | Schraube ISO 4762-M 6 x 40-A2-70 |
51150401587 | Stufenbolzen für Kragarm WWP |

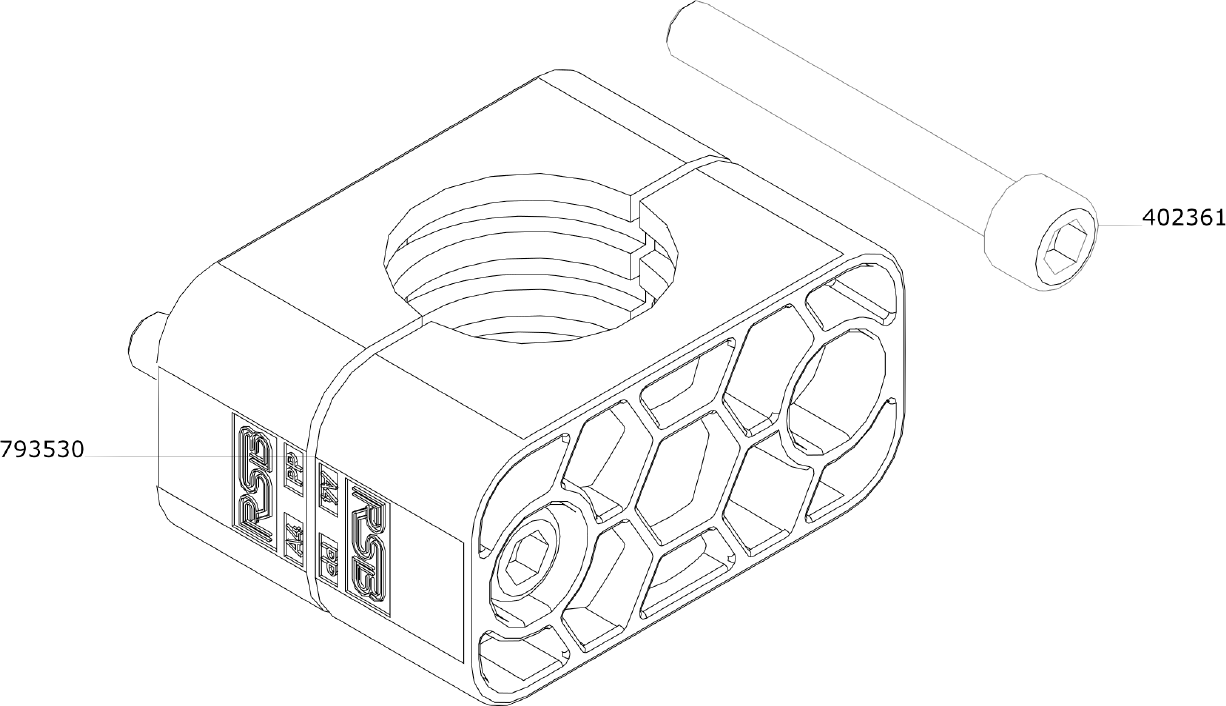

Rohrschellen-Set RAPR-428 (51150600132)
Artikelnr. | Bezeichnung |
---|---|
343075 | Polyethylen-Beutel 120 x 170 x 0,05 |
790530 | Rohrschelle RAPR-428 |
402361 | Schraube ISO 4762-M 6 x 45- 8.8 |

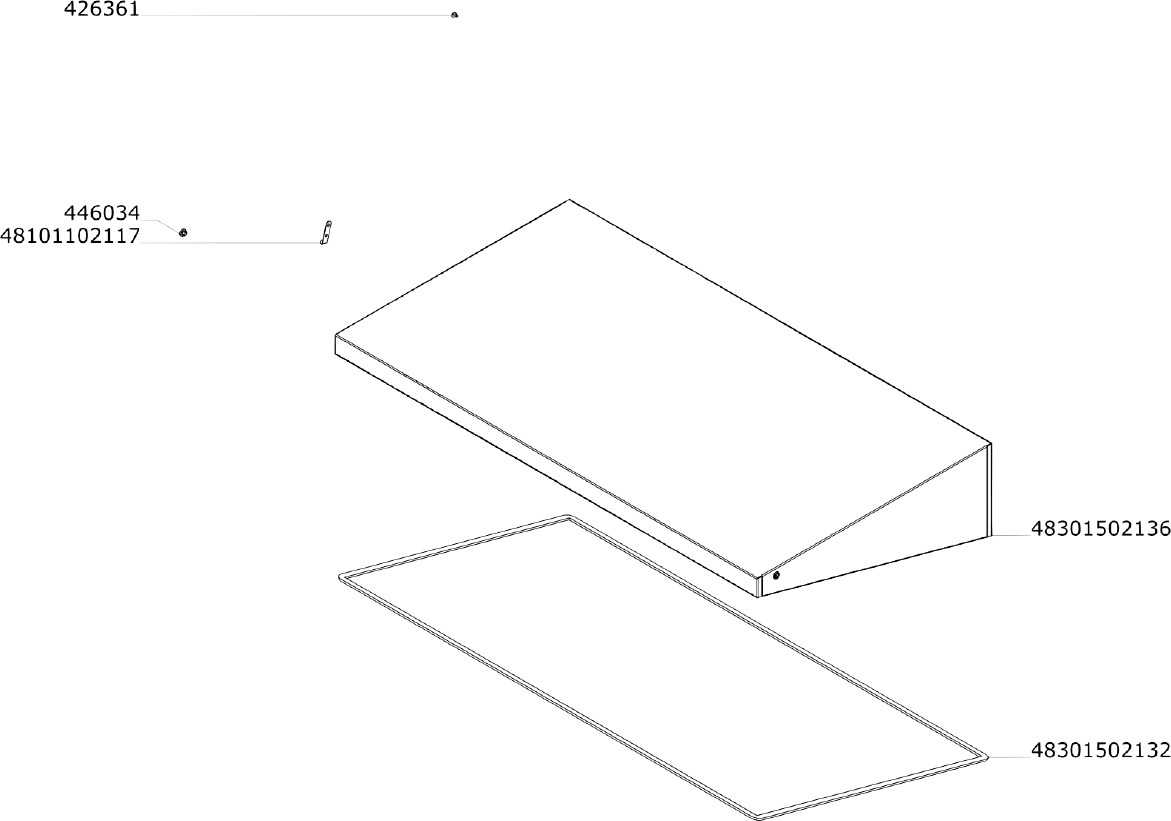

Deckel komplett WTC-GB 15/25-B Ausf.K (48301502132)
Artikelnr. | Bezeichnung |
---|---|
426361 | Blindniet A 4,0 x 7,9 AD 54 SB |
48301502137 | Deckel WTC-GB 15/25-B Ausf.K |
48101102117 | Haken WTC-A |
48300000862 | PU-Schaum Fermapor K31 dunkelgrau |
446034 | Stopfen 6mm Form 1 weiß |

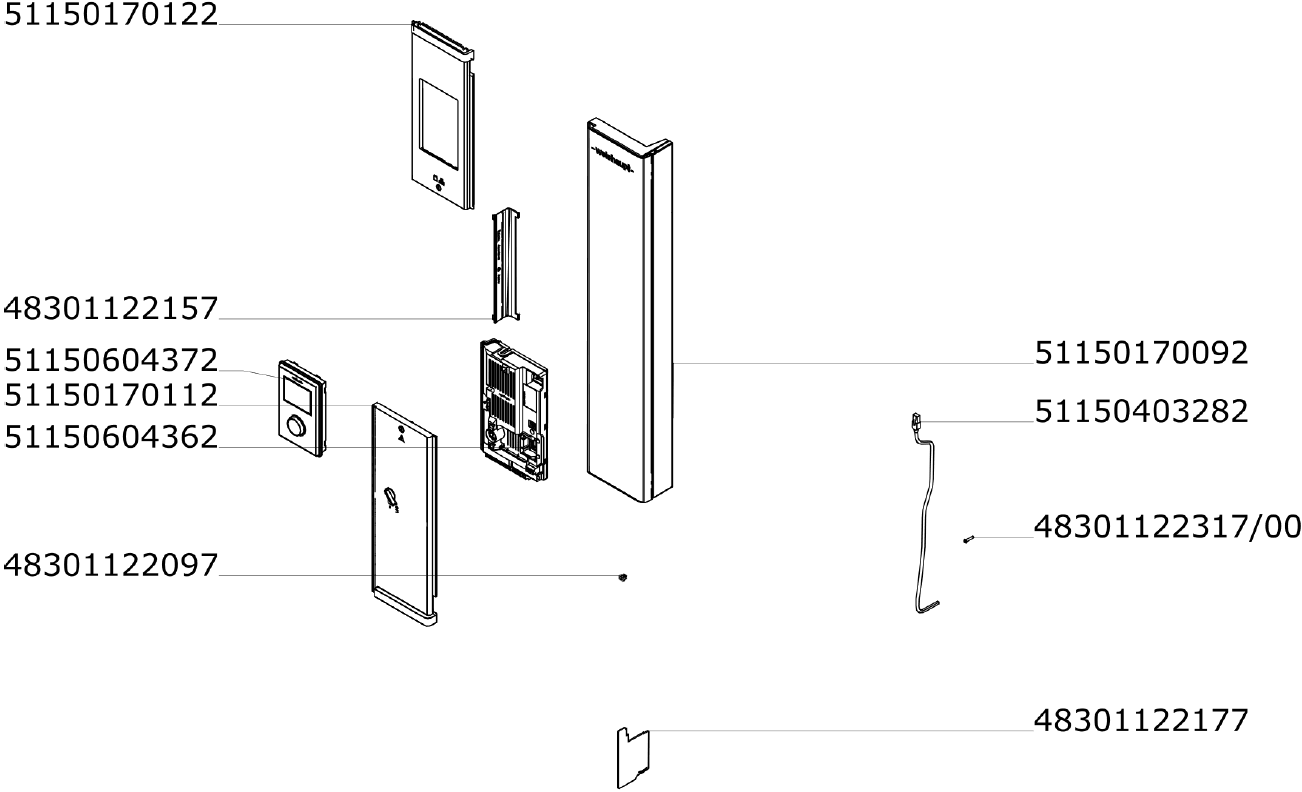

Bedienteil komplett für WWP HE LS
Artikelnr. | Bezeichnung |
---|---|
51150170122 | Abdeckung Funktionsblende WWP Split LS |
51150170112 | Abdeckung Kesselschaltfeld WWP LS |
51150170092 | Bedienteil vormontiert für WWP HE LS |
48301122097 | Klammer Schnellverschluss |
51150403282 | Patchkabel RJ45 gewinkelt inkl. Kupplung |
48301122317 | Schraube 4x20 W1451 A3K |
48301122157 | Spritzschutz für WEM-Stecker |
48301122177 | Trennsteg 230V/SELV WTC-GW-B |
51150433632 | WWP-CPU für LS / WSB V5 |
51150633472 | WWP-CPU für LS / WSB V5.0 -Ersatz- |
51150433462 | WWP-Systemgerät Version 5.0 |
51150633462 | WWP-Systemgerät Version 5.0 -Ersatz- |

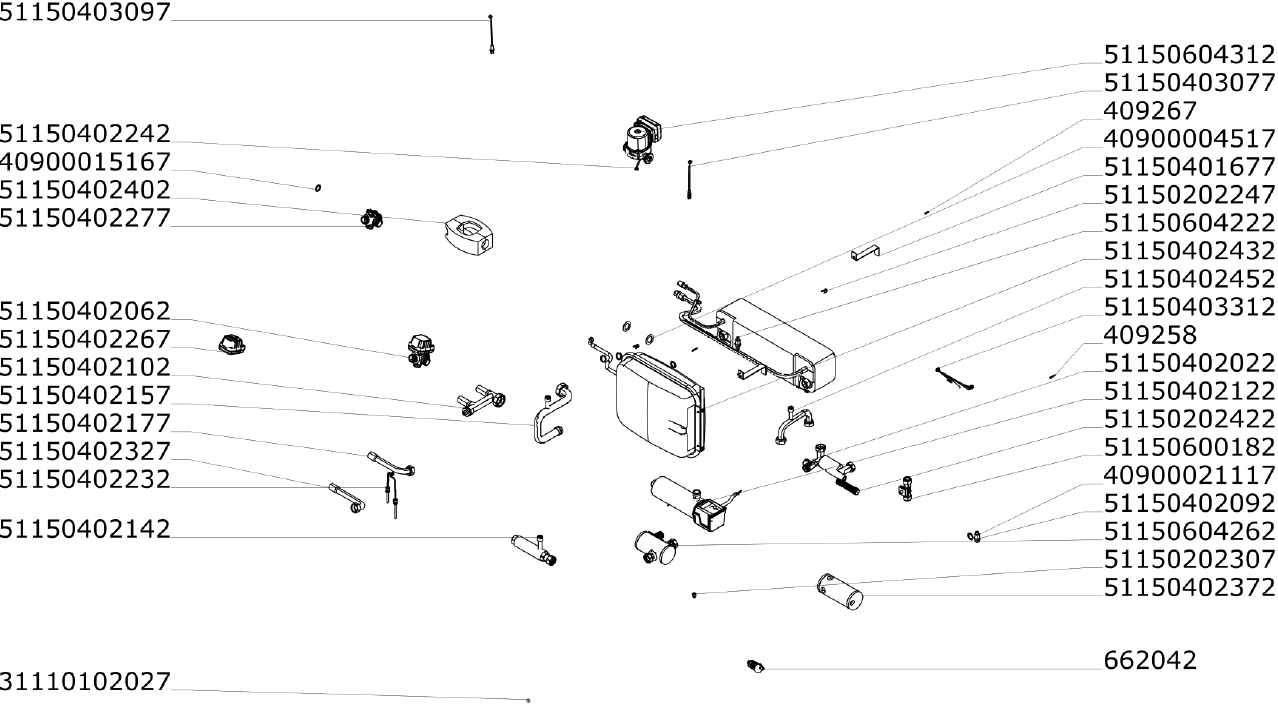

Hydraulikeinheit WWP LS 13/16-B R (E)
Artikelnr. | Bezeichnung |
---|---|
51150202422 | Ablaufschlauch G3/4 x 1000 mit O-Ring |
51150402242 | Anlegefühler NTC5K 470 mm lang |
51150402267 | Antrieb USV 03 K für Umschaltventil |
90012238 | Armaflex Isolierband 50mm breit 15m lang |
51150402432 | Ausdehnungsgruppe HE WWP |
40900015167 | Dichtung 21 x 30 x 2 (1") EPDM 90 |
40900004517 | Dichtung 27,5 x 44 x 2 (1 1/2) EPDM |
40900004517 | Dichtung 27,5 x 44 x 2 (1 1/2) EPDM |
40900021117 | Dichtung Ø21 x Ø30 X 2 (1") |
40900021117 | Dichtung Ø21 x Ø30 X 2 (1") |
31110102027 | Distanzrohr 6 s 12 s 10 |
51150402232 | Doppel-Einsteckfühler NTC5K VL/RL |
51150402472 | Drucktransmitter PA-21Y 60 bar |
51150600182 | Durchflusssensor VVX 20 (*1) mit O-Ring |
51150402502 | Durchflusssensor VVX20 ohne Temp.-sensor |
51150600572 | Durchflusssensor VVX20 ohne Temp.-sensor |
51150402122 | E-Heizung 7,0 kW / 2x230V |
51150202307 | Einhängebolzen M5 für E-Heizung |
51150402277 | Gehäuse USV 03 K für Umschaltventil |
51150402372 | Isolierung für Luftabscheider Split WP |
51150402392 | Isolierung für Schlammabscheider |
51150402402 | Isolierung für Umwälzpumpe WWP |
51150403052 | Kabelbaum Netzspannung für WWP HE LS |
426411 | Klammer für T-Fühler (Kältekreis) |
51150402452 | Leitung 22x1 2x90° 2xÜM-G1 mit Hülse |
51150402327 | Leitung 22x1 90° aufgew. auf d28 /G1 |
51150402177 | Leitung 22x1 90° aufgeweitet auf d28 |
51150604772 | Leitung 28x1,5 mit ÜM-G1 1/2 u.GA1 Ersatz |
51150402157 | Leitung 28x1,5 mit ÜM-G1 1/2 und GA1 |
51150403077 | Leitung Drucksensor |
51150403312 | Leitung Durchflusssensor |
51150403097 | Leitung PWM-Signal Pumpe |
51150402022 | Luftabscheider Split WP |
48101122072 | Schaltlitze GNGE 1,0 x 300 Chassis-PE |
51150604262 | Schlammabscheider Ablasshahn mont. |
51150402422 | Schlammabscheider mit Ablasshahn o.Isol. |
662042 | Schnellentlüfter G3/8 für WWP |
51150600172 | Schraderventileinsatz mit Kappe 1/2" UNF |
409267 | Schraube M4 x 12 Torx-Plus 20IP metr. |
409258 | Schraube M4 x 25 Torx-Plus 20IP metrisch |
51150202247 | Sicherungsblech Temperaturfühler Wasser |
51150401677 | Spannblech für Verflüssiger 44 Platten |
51150402062 | Umschaltventil USV 03 (3xG1-AG) |
51150604312 | Umwälzpumpe UPML Geo 25-105 130 Ersatzteil |
601905 | Umwälzpumpe UPML Geo 25-105 130 PWM |
452648 | Überwurfmutter KM5/8" UNF 10mm-3/8" SW22 |
452649 | Überwurfmutter KM7/8" UNF 16mm-5/8" SW27 |
51150604222 | Verflüssiger kpl.WWP LS10/13/16 R(-E) |
51150402292 | Verflüssiger kpl.WWP LS10/13/16 R(-E) HE |
51150402102 | Verteiler Wasserrücklauf HE WWP |
51150402142 | Verteiler Wasservorlauf HE WWP mit |

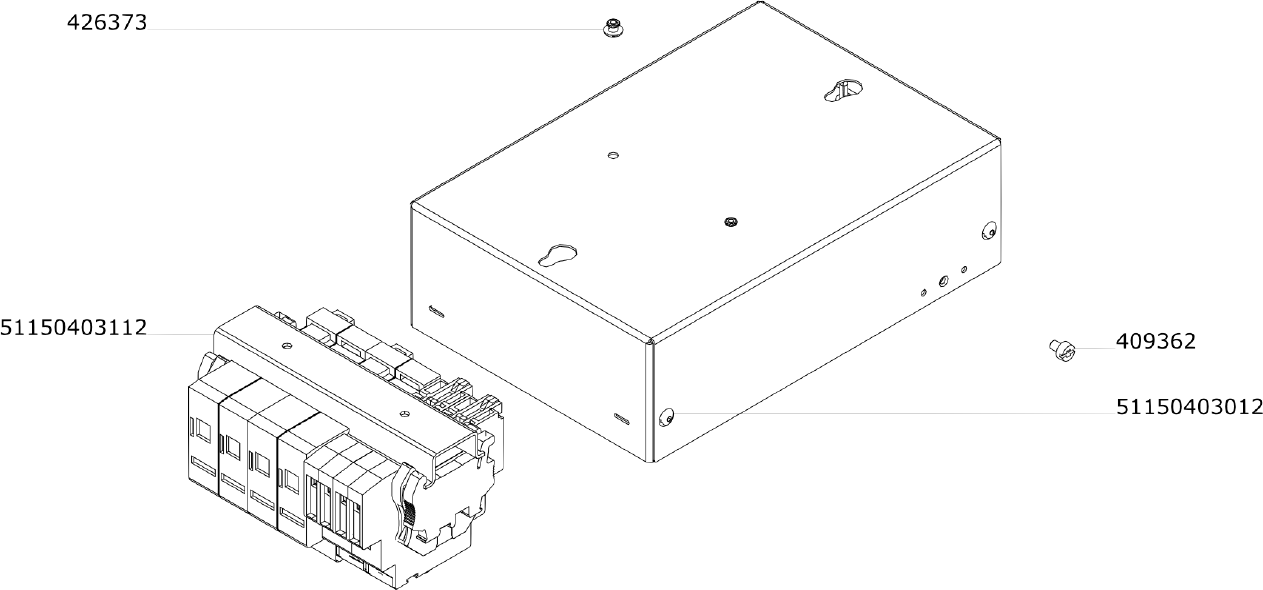

Elektrokasten mit Steuerung WWP LS (51150403032)
Artikelnr. | Bezeichnung |
---|---|
426373 | Blindniet F 4 x 6 Al |
51150403012 | Elektrokasten HE WWP LS |
409362 | Schraube M4 x 6 Torx-Plus 20IP metr. |
51150403112 | Steuerung HE WWP LS |
