Vitorondens 200-T - 33 kW

Öl-Brennwertkessel mit Vitotronic 200 KO2B Regelung und Vitoflame 300 Blaubrenner

Artikelzustand	Neu
Art.-Nr.	BR2A022

5.200,00 €

inkl. MwSt. (19%), zzgl. Versandkosten

Lieferzeit: 2-3 Tage

Abgas/Zuluft

raumluftabhängig

koaxial raumluftunabhängig senkrecht

koaxial raumluftunabhängig waagerecht

getrennt raumluftunabhängig

St.

Weitersagen

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachkräften (Vertragsinstallationsunternehmen, Heizungsfachbetrieb) durchgeführt werden.

Beschreibung

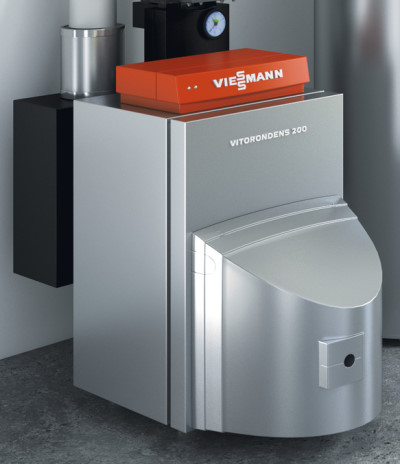

VIESSMANN Vitorondens 200-T

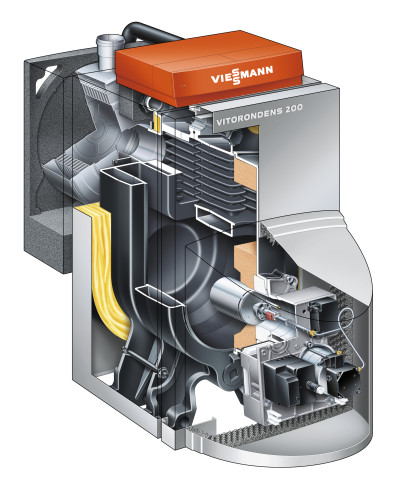

Niedertemperatur-Öl-Gussheizkessel mit nachgeschaltetem Öl-Brennwert-Wärmetauscher und Viessmann Vitoflame 300 Blaubrenner.

für raumluftabhängigen Betrieb mit 80 mm Abgasanschluss
für raumluftunabhängigen Betrieb mit senkrechter koaxialer Abgas-/Luftzuführung 80/125 mm
für raumluftunabhängigen Betrieb mit waagerechter koaxialer Abgas-/Luftzuführung 80/125 mm
für raumluftunabhängigen Betrieb mit getrennter Zuluftzuführung 80/80 mm

Inklusive Viessmann Vitotronic 200 KO2B Regelung für einen Heizkreis ohne Mischer und/oder 1-2 Heizkreise mit Mischer - in Verbindung mit Erweiterungssätzen (KM-Bus gesteuerte Mischermotoren als Zubehör)

Vitorondens 200-T Gussgliederkessel mit zulässigen Betriebstemperaturen bis 100°C.

Nenn-Wärmeleistung bei Vorlauf/Rücklauf 50/30°C.: 35,4 kW
Nenn-Wärmeleistung bei Vorlauf/Rücklauf 80/60°C.: 33,0 kW
Eutectoplex-Heizfläche mit homogenen Werkstoffeigenschaften für hohe Betriebssicherheit und lange Nutzungsdauer
Für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur.
Extrem niedrige Schadstoff-Emissionen durch optimale Brennraumgeometrie und Vitoflame 300 Öl-Blaubrenner.
Mit nachgeschaltetem Öl-Brennwert-Wärmetauscher aus Edelstahl zur Verwendung mit allen Heizölen EL.
Geräuscharmer Betrieb durch extern montierbaren Abgas-Schalldämpfer.
Kesselkörper allseitig wärmegedämmt durch eine hochwirksame Verbund-Wärmedämmung.

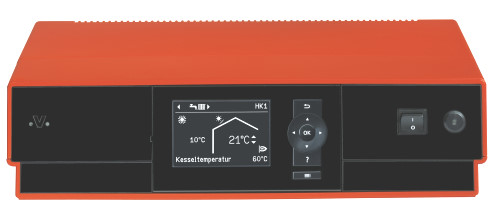

Vitotronic 200 Typ KO2B witterungsgeführte, digitale Regelung mit Außenfühler

Heizkennlinien und Zeiträume für die Heizkreise, die Trinkwassererwärmung und die Trinkwasserzirkulationspumpe sind getrennt einstellbar.
Bedieneinheit mit großzügiger, beleuchteter Displaydarstellung mit Klartextunterstützung und beleuchtete Tasten
Einfache Inbetriebnahme durch Plug and Work-Funktion
Automatikfunktion für die Anpassung der Zeitprogramme für die Trinkwassererwärmung und Zirkulationspumpe
Mit automatischer Sommer-/Winterzeitumschaltung, integriertem Diagnosesystem, kontrollierter Estrich-Aufheizung und Wartungsmeldung.
Mit Kessel-, Außen- und Speichertemperatursensor.
Externe Geräte werden über Rast 5-Systemstecker angeschlossen.

Die Vitotronic 200 KO2B Regelung enthält:

Anlagenschalter, TÜV-Prüftaster, Betriebs- und Störanzeige
Elektronischer Maximaltemperaturbegrenzer, Temperaturregler und Sicherheitstemperaturbegrenzer entsprechend EN 12828
Optolink Laptop-Schnittstelle zum Direktanschluss eines PC mit Vitosoft 300
Betriebsarten-Wahltasten, Party- und Spartaste, Ferienprogramm
Einstellmöglichkeit für Raumtemperatur, Trinkwassertemperatur, Temperaturabfragen, Schornsteinfegerprüfung
Bedarfsabhängige Heizkreispumpen- und Brennerabschaltung sowie Sommersparschaltung und variable Heizgrenze.
Anschluss für externe Anforderung oder externes Sperren integriert.
Über KM-BUS ist eine einfache Fernüberwachung möglich (Vitocom 100, Typ GSM als Zubehör erforderlich).
Kommunikationsfähig Über LON-BUS (Kommunikationsmodul LON als Zubehör erforderlich) Heizkreisregelungen Vitotronic 200-H und Vitogate 200 KNX.
Für die Vorgabe des Kesselwassertemperatur-Sollwerts über ein 0-10 V-Signal, externe Umschaltung des Betriebsstatus für die Heizkreise, externes Sperren mit Sammelstörmeldung, Störungsmeldungen Kurzzeitbetrieb Trinkwasserzirkulationspumpe und Ansteuerung Zubringerpumpe zu einer Unterstation ist eine Funktionserweiterung der Regelung mit der Erweiterung EA1 (Zubehör) erforderlich.
In Verbindung mit dem Solarregelungsmodul (Typ SM1, Zubehör) solare Trinkwassererwärmung und solare Heizungsunterstützung. Anzeige des Solarertrags und der Betriebszustände der Solaranlage an der Vitotronic Regelung. Ein Kollektortemperatursensor und ein Speichertemperatursensor gehören zum Lieferumfang.

Vitoflame 300 Öl-Blaubrenner

nach EN 267, für extrem niedrige Schadstoff-Emissionen, baumustergeprüft und mit CE-Kennzeichnung gemäß bestehender EG-Richtlinien.

Zur Verbrennung von:

Heizöl EL Standard
Heizöl EL schwefelarm nach DIN 51603-1
Heizöl DIN 51603-6-EL A Bio 10
Heizöl schwefelarm mit Zumischungen bis 10 % Biokomponenten (FAME).

Einstufiger Brenner für raumluftabhängigen Betrieb mit Heizölvorwärmung und schalldämmender Brennerhaube. Der Brenner ist auf die Nenn-Wärmeleistung des Heizkessels einreguliert, warm geprüft und unterschreitet die Grenzwerte des Umweltzeichens " Blauer Engel" nach RAL UZ 46.

Lieferumfang:

Kesselkörper Vitorondens mit angebauter Wärmedämmung
Öl-Brennwert-Wärmetauscher aus Edelstahl
montierte Kesselkreisregelung Vitotronic 200 KO2B
Vitoflame 300 Öl-Blaubrenner
Abgas-Schalldämpfer

Dokumente

Merkmale

Merkmale
Produkttyp	Öl Brennwertkessel
Energieeffizienz Heizung	A (Spektrum von G bis A+++)
Nenn-Wärmeleistung	33 kW
Nennleistung 50°/30°C.	35,4 kW
Nennleistung 80°/60°C.	33,0 kW
Normnutzungsgrad	97% (Hs) / 103% (Hi)
Schallpegel	57 dB
Abgas-/Zuluftanschluss	80/125 mm 80 mm
Regelung	Vitotronic 200 mit Aussenfühler per Kabel

Hersteller

Viessmann Holding International GmbH
Viessmannstraße 1
35108 Allendorf (Eder)

Telefon: 06452 70-0
Telefax: 06452 70-2780
E-Mail: info@viessmann.com
https://www.viessmann.de/

Sicherheitsbestimmungen

Sicherheitshinweise

Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen.

Dieses Zeichen warnt vor Personenschäden

Dieses Zeichen warnt vor Sach- und Umweltschäden

Zielgruppe

Arbeiten an Elektroarbeiten dürfen nur von Elektrofachkräften durchgeführt werden.
Die erstmalige Inbetriebnahme hat durch den Ersteller der Anlage oder einen von ihm benannten Fachkundigen zu erfolgen.

Zu beachtende Vorschriften

Nationale Installationsvorschriften
Gesetzliche Vorschriften zur Unfallverhütung
Gesetzlichen Vorschriften zum Umweltschutz
Berufsgenossenschaftliche Bestimmungen
Einschlägige Sicherheitsbestimmungen der DIN, EN
und VDE
AT: ÖNORM, EN, ÖVE
CH: SEV, SUVA, SVTI, SWKI

Sicherheitshinweise für Arbeiten an der Anlage

Anlage spannungsfrei schalten, z. B. an der separaten Sicherung oder einem Hauptschalter, und auf Spannungsfreiheit prüfen.
Anlage gegen Wiedereinschalten sichern.
Bei allen Arbeiten geeignete persönliche Schutzausrüstung tragen.

Gefahr
Heiße Oberflächen und Medien können Verbrennungen oder Verbrühungen zur Folge haben.
■ Gerät vor Wartungs- und Servicearbeiten ausschalten und abkühlen lassen.
■ Heiße Oberflächen an Heizkessel, Brenner, Abgassystem und Verrohrung nicht berühren.

Achtung
Durch elektrostatische Entladung können elektronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte berühren, z. B. Heizungs- oder Wasserrohre, um die statische Aufladung abzuleiten.

Instandsetzungsarbeiten

Achtung
Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage.
Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden.

Zusatzkomponenten, Ersatz- und Verschleißteile

Achtung
Zusatzkomponenten, Ersatz- und Verschleißteile, die nicht mit der Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung einschränken. Bei Einbau und Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Komponenten verwenden.

Sicherheitshinweise für den Betrieb der Anlage

Verhalten bei Abgasgeruch

Gefahr

Abgase können zu lebensbedrohenden Vergiftungen führen.
Heizungsanlage außer Betrieb nehmen.
Aufstellort belüften.
Türen zu Wohnräumen schließen, um eine Verbreitung der Abgase zu vermeiden.

Verhalten bei Wasseraustritt aus dem Gerät

Gefahr
Bei Wasseraustritt aus dem Gerät besteht die Gefahr eines Stromschlags.
Heizungsanlage an der externen Trennvorrichtung ausschalten (z. B. Sicherungskasten, Hausstromverteilung).
Bei Wasseraustritt aus dem Gerät besteht die Gefahr von Verbrühungen.
Heißes Heizwasser nicht berühren.

Kondenswasser

Gefahr
Der Kontakt mit Kondenswasser kann gesundheitliche Schäden verursachen.
Kondenswasser nicht mit Haut und Augen in Berührung bringen und nicht verschlucken.

Abgasanlagen und Verbrennungsluft

Sicherstellen, dass Abgasanlagen frei sind und nicht verschlossen werden können, z. B. durch Kondenswasser-Ansammlungen oder äußere Einflüsse. Ausreichende Versorgung mit Verbrennungsluft gewährleisten. Anlagenbetreiber einweisen, dass nachträgliche Änderungen an den baulichen Gegebenheiten nicht zulässig sind (z. B. Leitungsverlegung, Verkleidungen oder Trennwände).

Gefahr
Undichte oder verstopfte Abgasanlagen oder unzureichende Zufuhr der Verbrennungsluft verursachen lebensbedrohliche Vergiftungen durch Kohlenmonoxid im Abgas.
Ordnungsgemäße Funktion der Abgasanlage sicherstellen. Öffnungen für Verbrennungsluftzufuhr dürfen nicht verschließbar sein.

Abluftgeräte

Bei Betrieb von Geräten mit Abluftführung ins Freie (Dunstabzugshauben, Abluftgeräte, Klimageräte, Zentrale-Staubsauganlage) kann durch die Absaugung ein Unterdruck entstehen. Bei gleichzeitigem Betrieb des Heizkessels kann es zum Rückstrom von Abgasen kommen.

Gefahr
Gleichzeitiger Betrieb des Heizkessels mit Geräten mit Abluftführung ins Freie kann durch Rückstrom von Abgasen lebensbedrohende Vergiftungen zur Folge haben.
Verriegelungsschaltung einbauen oder durch geeignete Maßnahmen für ausreichende Zufuhr von Verbrennungsluft sorgen.
