Viessmann Vitotrans 100 PWT

Wärmetauscher Edelstahl für Übergabestationen in Wärmeversorgungsnetzen und zur Systemtrennung bei Fußbodenheizungen.

Plattenwärmetauscher, bestehend aus einer Anzahl dünner profilierter Platten, die nach einem Spezialverfahren miteinander hartverlötet sind.

• Wärmetauscherplatten und Anschlüsse aus Edelstahl Rostfrei (1.4404)
• Zulässige Betriebstemperatur 130 °C.
• Zulässiger Betriebsdruck (prim.-/sek.-seitig) 30 bar (3 MPa).max. nach DIN4753 und AD-Merkblättern.

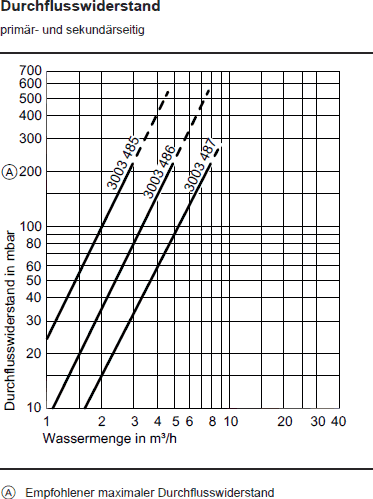

• Empfohlener maximaler Durchflußwiderstand primär- und sekundärseitig: 200mbar.
• Wärmedämmung aus PUR-Hartschaum-Halbschalen.

Hinweis: Der Vitotrans 100 muss im Gegenstrom angeschlossen werden. Die Einbaulage ist so zu wählen, dass einwandfreie Entlüftung und Entleerung gewährleistet sind. Bei der Montage ist ein seitlicher Wandabstand von min. 150 mm vorzusehen, da die Wärmedämmung erst nach der Installation des Wärmetauschers montiert wird. Alle Anschlüsse befinden sich auf einer Seite.

Zu jedem Vitotrans 100 müssen 2 Satz Verschraubungen (primär und sekundär) bestellt werden.
1 Satz Verschraubungen besteht aus 2 Bundbuchsen, 2 Überwurfmuttern und 2 Dichtungen.

*1 Die Leistungen werden durch den Durchflusswiderstand begrenzt.
