Sole-Zubehörpaket

Anschluss-Set zur Anbindung von Sole/Wasser Wärmepumpe an den Primärkreis. Für Wärmepumpen mit einer Nenn-Wärmeleistung bis 43 kW oder bis 6.500 l/h Volumenstrom im Primärkreis. Zur Wandmontage ohne Kältebrücke, mit dampfdiffusionsdichter Wärmedämmung. Anschluss links- oder rechtsseitig durch bei Montage drehbaren Grundkörper. Mit Anschlüssen für Soleausdehnungsgefäß (Zubehör) und optionalen Druckwächter(Zubehör) für Solekreis. Sicherheitskomponenten und Absperrungen beiliegend. Zur Kombination mit Pumpenset für Sole-Zubehörpaket (Zubehör) bei Sole/Wasser Wärmepumpen ohne integrierte Primärpumpe.

Geeignet für Viessmann Wärmeträgermedium „Tyfocor GE“ auf Ethylenglykol-Basis.

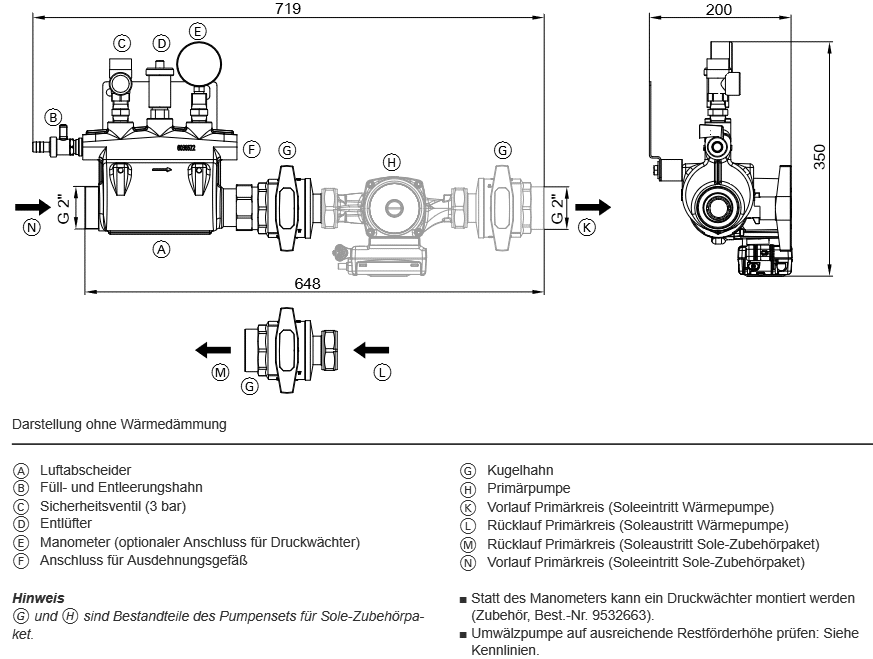

Anschluss-Set bestehend aus:

• Luftabscheider mit Entlüfter
• Sicherheitsventil 3 bar (0,3 MPa)
• Manometer
• Füll- und Entleerungshahn
• 2 Absperrungen AG/IG 2 x 1½
• Wandhalterungen
• Wärmedämmung (dampfdiffusionsdicht)

Bestell-Nr.: ZK02447

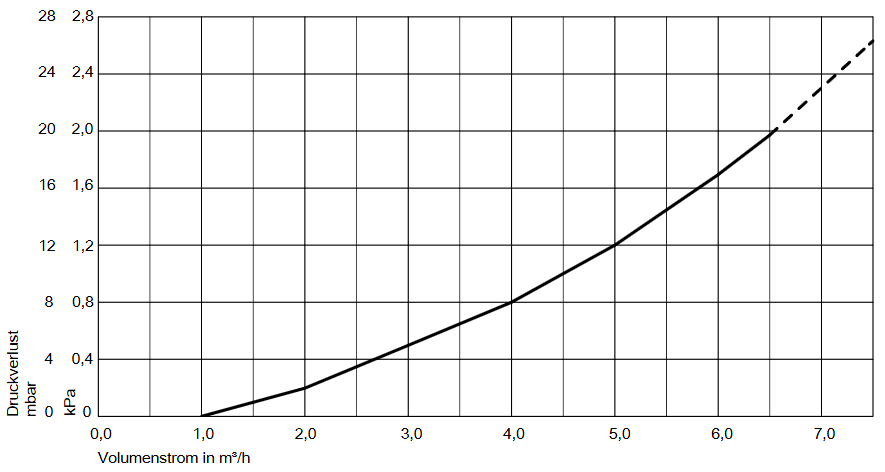

Der maximale Volumenstrom im Primärkreis sollte 6500 l/h nicht überschreiten, siehe Druckverlustdiagramm.

Installations- und Montagehinweise

■ Für die ordnungsgemäße Funktion des Luftabscheiders das Sole-Zubehörpaket waagerecht montieren.
■ Um die Durchflussrichtung anzupassen, kann der Grundkörper horizontal um 180° gedreht werden.
■ Die Sicherheitskomponenten liegen dem Anschluss-Set bei. Die Montage dieser Komponenten erfolgt bauseits abhängig von der Einbaurichtung des Grundkörpers. Statt des Manometers kann ein Druckwächter montiert werden (Zubehör, Best.-Nr. 9532663).
■ Umwälzpumpe auf ausreichende Restförderhöhe prüfen: Siehe Kennlinien.

Hinweis: Alle Komponenten sind dampfdiffusionsdicht wärmegedämmt.
