Viessmann Solarregelungsmodul Typ SM1

• für Viessmann Solaranlagen zur Funktionserweiterung der Kesselkreisregelung über KM-Bus im Gehäuse zur Wandmontage
• elektronische Temperatur-Differenzregelung zur bivalenten Trinkwassererwärmung und Unterstützung der Raumbeheizung mit Viessmann Sonnenkollektoren (in Verbindung mit Öl-/ Gas-Heizkesseln)
• Beheizung von zwei Verbrauchern über ein Kollektorfeld möglich
• Bedienung und Anzeige erfolgen über die Vitotronic-Regelung des Heizkessels

Lieferumfang:

• Solarregelungsmodul SM1 (KM-Bus)

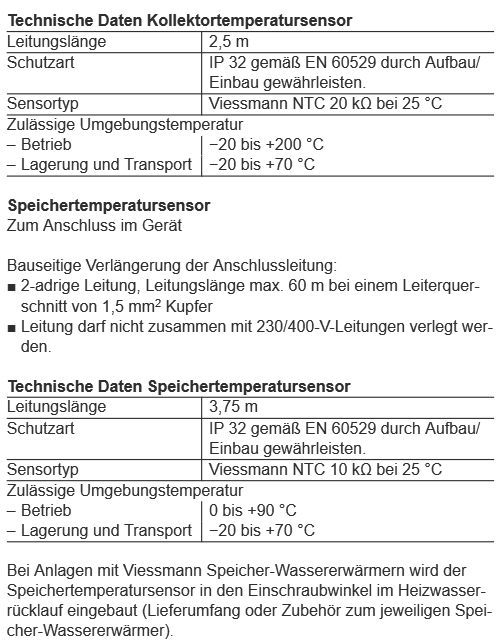

• Kollektortemperatursensor
• Speichertemperatursensor

Funktionen:

• Mit Leistungsbilanzierung und Diagnosesystem
• Schalten der Solarkreispumpe
• Elektronische Begrenzung der Temperatur im Speicher-Wassererwärmer (Sicherheitsabschaltung bei 90 °C)
• Sicherheitsabschaltung der Kollektoren
• Regelung der Heizungsunterstützung in Verbindung mit multivalentem Heizwasser-Pufferspeicher
• Regelung der Beheizung von zwei Verbrauchern durch ein Kollektorfeld
• Thermostatfunktion zur Nachheizung oder zur Nutzung überschüssiger Wärme
• Schalten einer zusätzlichen Pumpe oder eines Ventils über Relais
• Zweite Temperatur-Differenzregelung oder Thermostatfunktion
• Drehzahlregelung der Solarkreispumpe durch Wellenpaketsteuerung oder Solarkreispumpe mit PWM-Eingang (Fabr. Grundfos)
• Unterdrückung der Nachheizung des Speicher-Wassererwärmers durch den Heizkessel
• Unterdrückung der Nachheizung für die Raumbeheizung durch den Heizkessel bei Heizungsunterstützung
• Aufheizung der solarbeheizten Vorwärmstufe (bei Speicher-Wassererwärmern mit Gesamtvolumen = 400 Liter)
• Leistungsbilanzierung und Diagnosesystem

Der Tauchtemperatursensor, Best.-Nr. 7438702, ist erforderlich, falls folgende Funktionen realisiert werden sollen:

• Für Zirkulationsumschaltung bei Anlagen mit 2 Speicher-Wassererwärmern.
• Für Rücklaufumschaltung zwischen Heizkessel und Heizwasser-Pufferspeicher.
• Für Beheizung weiterer Verbraucher.

Zur Funktionserweiterung folgender Kesselkreisregelungen:

• Vitotronic 100, Typ GC1B, GC4B, HC1A, HC1B, KC2B, KC4B, CC1I, CC1E
• Vitotronic 200, Typ GW1B, HO1A, HO1B, HO1C, KO1B, KO2B, KW6A, KW6B, CO1I, CO1E, WO1C
• Vitotronic 300, Typ GW2B, GW4B, CM1I, CM1E, MW1B, MW2B

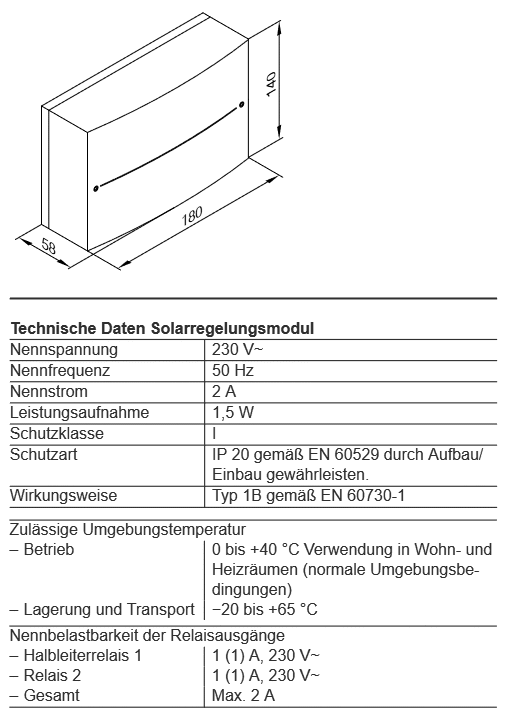

Das Solarregelungsmodul enthält:

• Elektronik
• Anschlussklemmen:
  – 4 Sensoren
  – Solarkreispumpe
  – KM-BUS
  – Netzanschluss (Netzschalter bauseits)
• PWM-Ausgang für die Ansteuerung der Solarkreispumpe
• 1 Relais zum Schalten einer Pumpe oder eines Ventils

Der Netzanschluss der Zubehöre erfolgt über Stecker (96) der Kesselregelung. Falls die Gesamtleistung der Zubehöre 400 Watt übersteigt, müssen einzelne Zubehöre zur Spannungsversorgung direkt an das Stromnetz angeschlossen werden.

Das Solarregelungsmodul wird als KMBUS-Teilnehmer automatisch von der Regelung des Wärmeerzeugers erkannt (Codieradresse 54). Die Codierungen für das Solarregelungsmodul werden an der Regelung des Wärmeerzeugers eingestellt.

- Regelung für witterungsgeführten Betrieb: Gruppe „Solar“ auswählen.
- Regelung für angehobenen Betrieb: Gruppe „4“ auswählen
