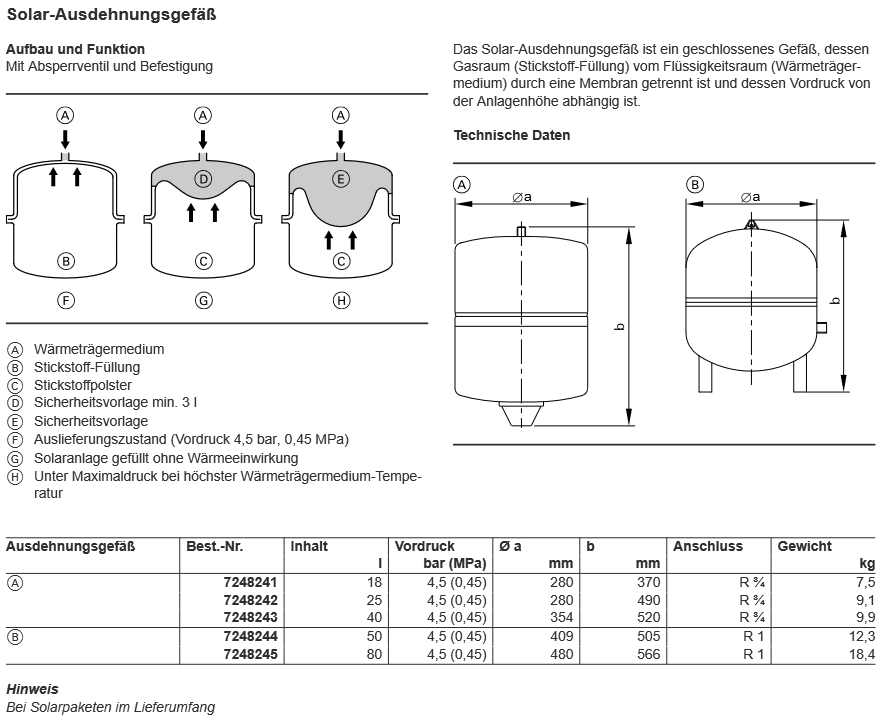

Solar-Ausdehnungsgefäß mit Absperrventil und Befestigung

Verwendung in Viessmann Solarsystemen und Sole-Wärmepumpen. Expansionsgefäß wahlweise mit 18, 25, 40, 50 oder 80 Liter. (Abb. symbolisch)

Höhere Drücke in Solaranlage möglich

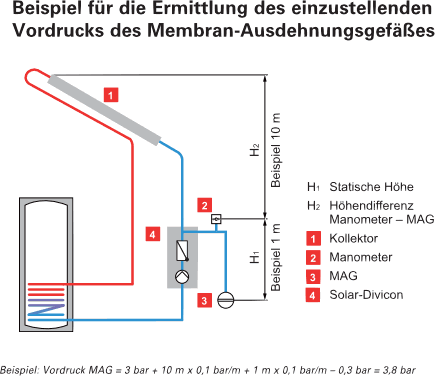

Im Unterschied zu Anlagen mit herkömmlichen Kollektoren erlauben Flachkollektoren mit schaltender Absorberbeschichtung einen höheren Systemüberduck von 3 bar (bisher 1 bar) im Kollektor. Das reduziert die Größe der Membran-Ausdehnungsgefäße (MAG) deutlich. Für die Auslegung der Druckhaltung und die Inbetriebnahme ergeben sich deshalb andere Auslegungswerte für Anlagen- und Fülldruck sowie den Vordruck des MAG: Anlagendruck (3bar) + Höhe H1 (m) x 0,1 bar/m + Höhe H2 x 0,1 bar/m – Wasservorlage (0,3 bar). (Quelle: Viessmann)
