Viessmann Membran-Ausdehnungsgefäß für geschlossene Heizungsanlagen. Farbe silber. Expansionsgefäß wahlweise von 25 Liter bis 500 Liter.

Typ N25 - N50 mit R ¾ und max. 3 bar. Typ N80 - N500 mit R 1  und max. 6 bar. Für den 25 Liter Typ N25 gibt es eine Wandhalterung als Zubehör. Alle anderen Grössen haben Stellfüße. Hochwertige Membrane für Temperaturbelastungen bis 70°C. Maximale Betriebstemperatur: 120°C. Vordruck: 1,5 bar

Membran-Ausdehnungsgefäß und Druck der Anlage prüfen:

1. Anlage so weit entleeren bzw. Kappenventil am Membran-Ausdehungsgefäß schließen und Druck abbauen, bis Manometer "0" anzeigt.

2. Ist der Vordruck des Membran-Ausdehnungsgefäßes niedriger als der statische Druck der Anlage, so viel Stickstoff nachfüllen, bis der Vordruck größer (0,1 bis 0,2 bar) als der statische Druck der Anlage ist. Der statische Druck entspricht der statischen Höhe.

3. Wasser nachfüllen, bis bei abgekühlter Anlage der Fülldruck größer (0,1 bis 0,2 bar) als der Vordruck des Membran-Ausdehnungsgefäßes ist.

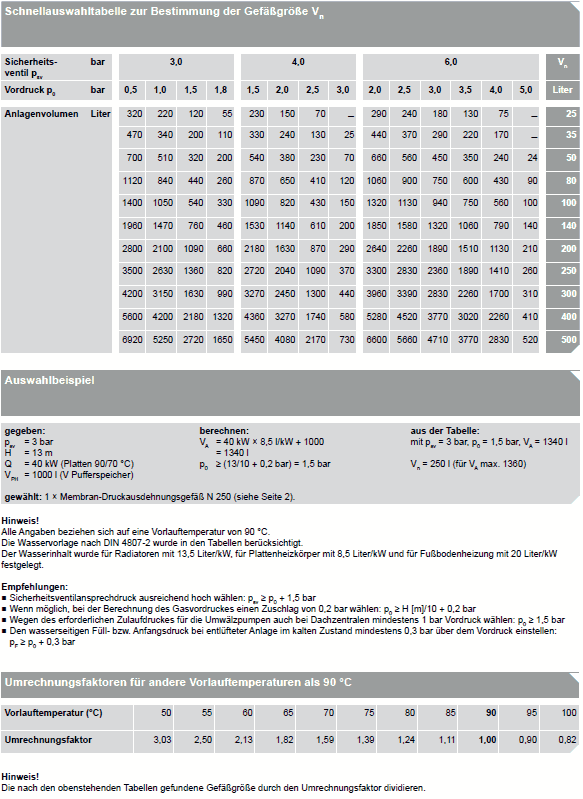

Auslegung Ausdehnungsgefäß:
