Beschreibung

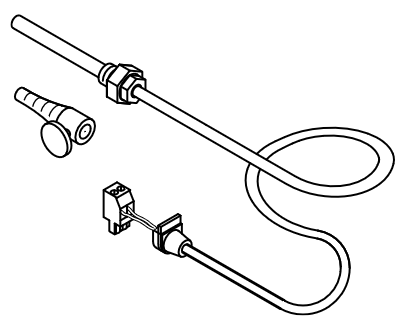

Abgastemperatursensor NTC 20 kOhm
100 mm lang (Abb. ähnlich) mit Gewindekonus
Zur Abgastemperaturabfrage, Abgastemperaturüberwachung und Wartungsanzeige bei Überschreiten einer einstellbaren Temperatur.
Anbringung am Abgasrohr. Die Entfernung muss ca. 1,5-mal Abgasrohrdurchmesser ab Kesselhinterkante in Richtung Schornstein betragen.
■ Brennwertkessel mit Viessmann AZ-System:
Das AZ-Rohr mit Aufnahme für den Abgastemperatursensor muss mit bestellt werden.
■ Brennwertkessel mit bauseitiger Abgasleitung:
Die für den Einbau in die Abgasleitung erforderliche Öffnung muss bauseits eingeplant und geprüft sein. Der Abgastemperatursensor muss in eine Tauchhülse aus Edelstahl (bauseits) eingebaut werden

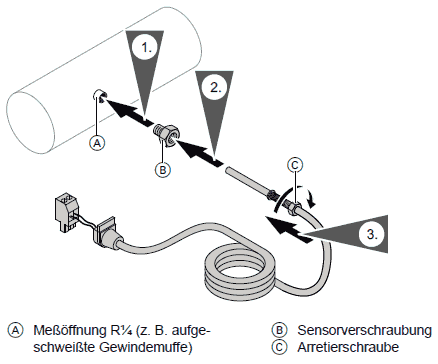

Abgastemperatursensor an Gewinde R¼ anbauen:

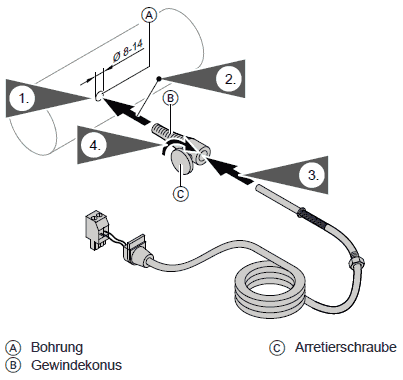

Abgastemperatursensor mit Gewindekonus anbauen:
- Diese Art der Montage ist nur für Abgassysteme mit hohen Temperaturen geeignet.
- Nicht für Brennwertkessel verwenden.

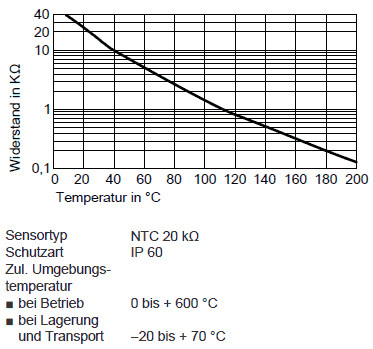

Technische Daten:
