VIESSMANN Vitocal 200-S Split Luft/Wasser-Wärmepumpe für Heizung, Kühlen und Trinkwassererwärmung

Typ: AWB-E-AC 201.D10
Mit max. Heizleistung (A7/W35): 12,6 kW

Modulierende Wärmepumpe in Split-Bauweise, bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.
Die in der Wärmepumpenregelung integrierte Energiebilanzierung erfüllt die Anforderung des Förderprogramms in DE und des EEWärmeG.

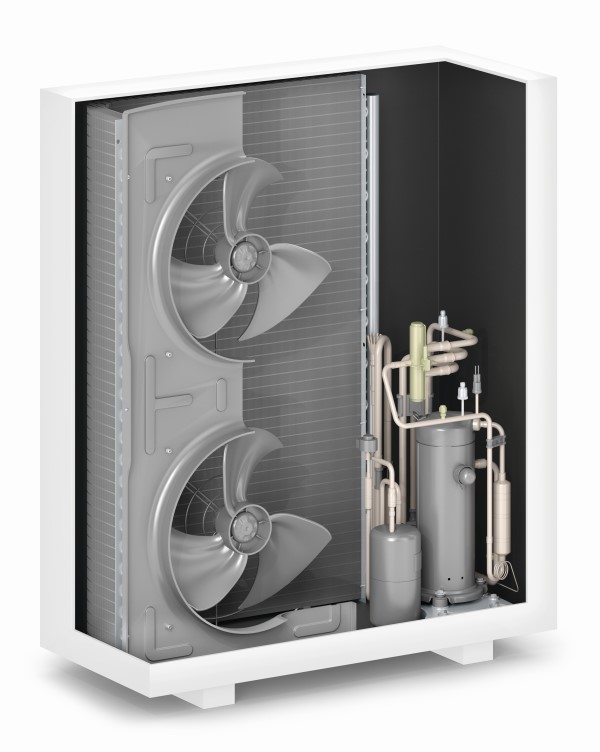

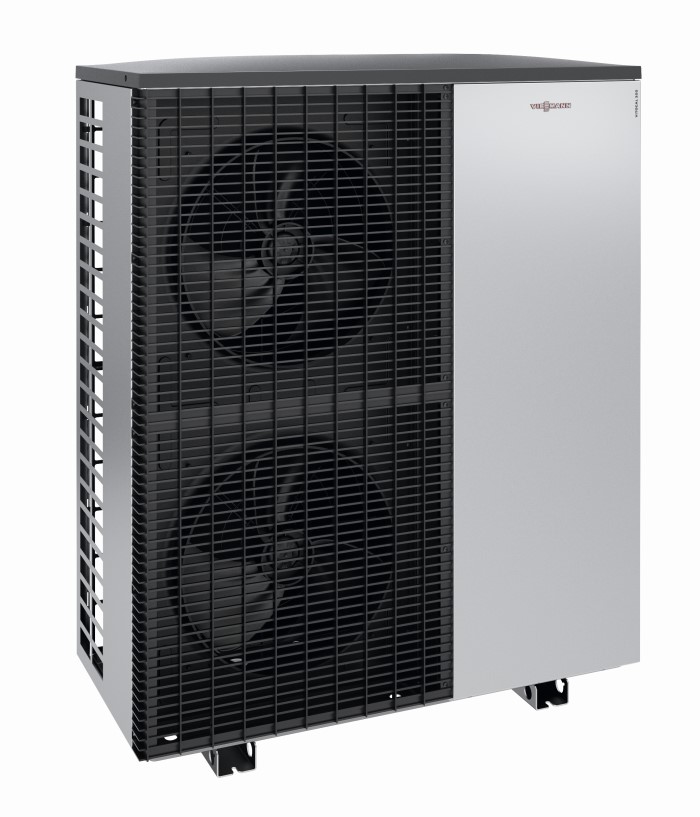

Außeneinheit:

• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen.
• Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD).
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem EC-Ventilator.
• Energieeffiziente Abtauung über Kreislaufumkehr.
• Korrosionsbeständiger, wasserabweisender Verdampfer mit BlueFin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz.
• Vorgefüllt mit Kältemittel R410A, Füllung ausreichend für Kältemittelleitung bis 12 m Länge.
• Zur Montage auf Bodenplatte oder Wandkonsole. Farbe vitosilber.

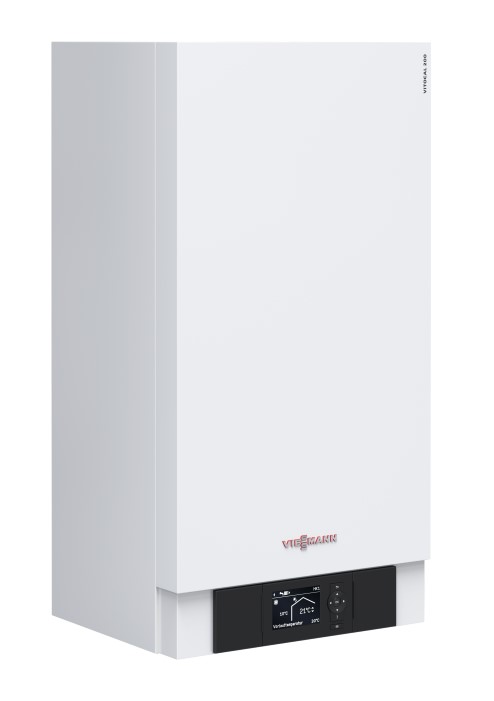

Inneneinheit:

• Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.
• Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis (Sekundärkreis)
• Mit eingebautem Umschaltventil (Heizen / Trinkwassererwärmung)
• Mit integriertem Heizwasser-Durchlauferhitzer.
• Mit integriertem Strömungswächter und Sicherheitsgruppe mit Sicherheitsventil und Manometer.
• Mit Wandhalterung - Farbe Vitopearlwhite


Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen bauseits herstellen.

• Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200 (WO1C) mit Außenfühler.
• Für Anlagen mit einem Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssatz (Zubehör) - zwei Heizkreisen mit Mischer sowie Regelung eines geeigneten Wohnungslüftungsgeräts.
• Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer.
• Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar.
• Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel).
• Mit Außentemperatursensor sowie Vor- und Rücklauftemperatursensor für Sekundärkreis im Lieferumfang.
• Mit integrierter Eigenverbrauchsoptimierung für Strom der Photovoltaikanlage in Verbindung mit Energiezähler (Zubehör).

Die Vitotronic 200 enthält:

• Anlagenschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil.
• Einfache Bedienung mit grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
• Möglichkeiten zur Einstellung für Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie zur Abfrage von Temperaturen.
• Mit bedarfsabhängiger Heizkreispumpenabschaltung sowie Sommersparschaltung und variabler Heizgrenze.
• Mit automatischer Sommer-/Winterumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung.
• Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
• Über KM-BUS ist eine einfache Fernüberwachung möglich (Vitocom 100, Typ GSM als Zubehör erforderlich).
• Fernbedienung ist mit Vitotrol App und Vitocom 100 LAN1 (Zubehör) über DSL/Internet möglich.
• Über LON-BUS und/oder Vitogate 200, Typ KNX (Zubehör) kommunikationsfähig mit übergeordneten Leitsystemen.
• COP-optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen über LON-BUS ist möglich (Zubehör erforderlich).
• Über den Optolink-Anschluss ist eine drahtlose WLAN Daten-Kommunikation mit der WLAN-Schnittstelle Vitoconnect 100 möglich. Diese ermöglicht den Datenaustausch der Regelung für Bedienung über Viessmann App und Fernüberwachung durch Servicefirmen.
• Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON-BUS ist möglich.
• Für die Funktion Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist eine Funktionserweiterung der Regelung mit der externen Erweiterung EA1 (Zubehör) erforderlich.

Die Wärmepumpen erfordern die Inbetriebnahme durch den Technischen Dienst der Viessmann Werke (siehe Zubehör) oder einen von Viessmann zertifizierten Heizungsfachbetrieb für Wärmepumpen.

Kältetechnische Installationen von Split-Luft/Wasser-Wärmepumpen dürfen laut Gesetzgeber nur durch zertifizierte Personen mit entsprechendem Sachkundenachweis gemäß Chemikalien-Klimaschutzverordnung in der Fassung vom 02.07.2008 durchgeführt werden. Unterstützung bei der Installation durch zertifiziertes Viessmann Personal auf Anfrage.

Die in der Wärmepumpenregelung Vitotronic 200 integrierte Jahresarbeitszahlkontrolle erfüllt die Anforderung des Förderprogramms in DE und des EEWärmeG.

Leistungsdaten nach EN14511 im Heizbetrieb
Bei Betriebspunkt A2/W35:
- Nenn-Wärmeleistung:         5,9 kW
- elektr. Leistungsaufnahme:  1,4 kW
- Leistungszahl (COP):        4,1
Bei Betriebspunkt A7/W35:
- Nenn-Wärmeleistung:         7,6 kW
- elektr. Leistungsaufnahme:  1,5 kW
- Leistungszahl (COP):        5
Bei Betriebspunkt A -7/W35:
- Nenn-Wärmeleistung:        10,1 kW
- elektr. Leistungsaufnahme:  3,2 kW
- Leistungszahl (COP):        3,2

Leistungsdaten nach EN14511 im Kühlbetrieb
Bei Betriebspunkt A35/W18:
- Kühlleistung:               7,0 kW
- elektr. Leistungsaufnahme:  1,8 kW
- Leistungszahl (EER):        4,0


Lufteintrittstemperatur Heizbetrieb:
- Lufttemperatur min.: - 20 Grad C
- Lufttemperatur max.:   35 Grad C
Lufteintrittstemperatur Kühlbetrieb:
- Lufttemperatur min.:   10 Grad C
- Lufttemperatur max.:   45 Grad C

Heizwasser (Sekundärkreis):
- Max. externer Druckverlust (RFH) bei
Mindestvolumenstrom:       500 mbar
- Max. externer Druckverlust (RFH) bei
Mindestvolumenstrom:        50 MPa
- Max. Vorlauftemperatur:   60 Grad C
- Zul. Betriebsdruck:        3 bar
- Zul. Betriebsdruck:      0,3 MPa

Elektrische Werte Außeneinheit:
- Nennspannung Verdichter: 3/N/PE 400 V/50 Hz
- Anlaufstrom Verdichter:    5 A
Elektrische Werte Inneneinheit:
- Nennspannung Regelung: 1/N/PE 230 V/50 Hz
- Absicherung intern:    T 6,3 A
- Elektr. Leistungsaufnahme Sekundärpumpe (PWM): 60 W
Heizwasserdurchlauferhitzer
- Nennspannung:            1/N/PE 230 V/50 Hz
oder
- Nennspannung:            3/N/PE 400 V/50 Hz
- Heizleistung:             9 kW
Kältemittel R410A:
- Kältemittelfüllmenge:     3,6 kg
- Treibhauspotenzial (GWP): 1924
- CO2-Äquivalent:           6,9 t

Abmessungen Außeneinheit:
- Länge:     546 mm
- Breite:  1.109 mm
- Höhe:    1.377 mm
- Gewicht:   148 kg
Abmessungen Inneneinheit:
- Länge:     370 mm
- Breite:    450 mm
- Höhe:      880 mm
- Gewicht:    45 kg

Anschlüsse:
- Heizwasservorlauf:               G 1 1/4
- Heizwasserrücklauf:              G 1 1/4
- Vorlauf Speicher-Wassererwärmer: G 1 1/4
- Flüssigkeitsleitung:  10 mm
- Heißgasleitung:       16 mm


Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
Wärmepumpe:
Niedertemperaturanwendung bei durchschnittlichen Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
- Jahreszeitbedingte Raumheizungs-Energieeffizienz:     172 %
- Wärmenennleistung:                                      6 kW
- Jährlicher Energieverbrauch:                         2637 kWh

Mitteltemperaturanwendung bei durchschnittlichen Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
- Jahreszeitbedingte Raumheizungs-Energieeffizienz:     125 %
- Wärmenennleistung:                                      5 kW
- Jährlicher Energieverbrauch:                         3605 kWh

Niedertemperaturanwendung bei kälteren Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienz:     139 %
- Wärmenennleistung:                                      5 kW
- Jährlicher Energieverbrauch:                         3602 kWh

Mitteltemperaturanwendung bei kälteren Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienz:     106 %
- Wärmenennleistung:                                      5 kW
- Jährlicher Energieverbrauch:                         4849 kWh

Niedertemperaturanwendung bei wärmeren Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienz:     211 %
- Wärmenennleistung:                                      3 kW
- Jährlicher Energieverbrauch:                          799 kWh

Mitteltemperaturanwendung bei wärmeren Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienz:     138 %
- Wärmenennleistung:                                      3 kW
- Jährlicher Energieverbrauch:                         1085 kWh

Schallleistungspegel:
- Schallleistungspegel Außen: 54 dB
- Schallleistungspegel Innen: 39 dB

Temperaturregler Klasse: II
Beitrag zur Raumheizungs-Energieeffizienz:  2 %
Energieeffizienz Verbund (Heizung):       136 %
Energieeffizienzklasse Verbund (Heizung): A++

Bestell-Nr.: Z015225
