Viessmann Außenluft-Ansauggitter wahlweise:

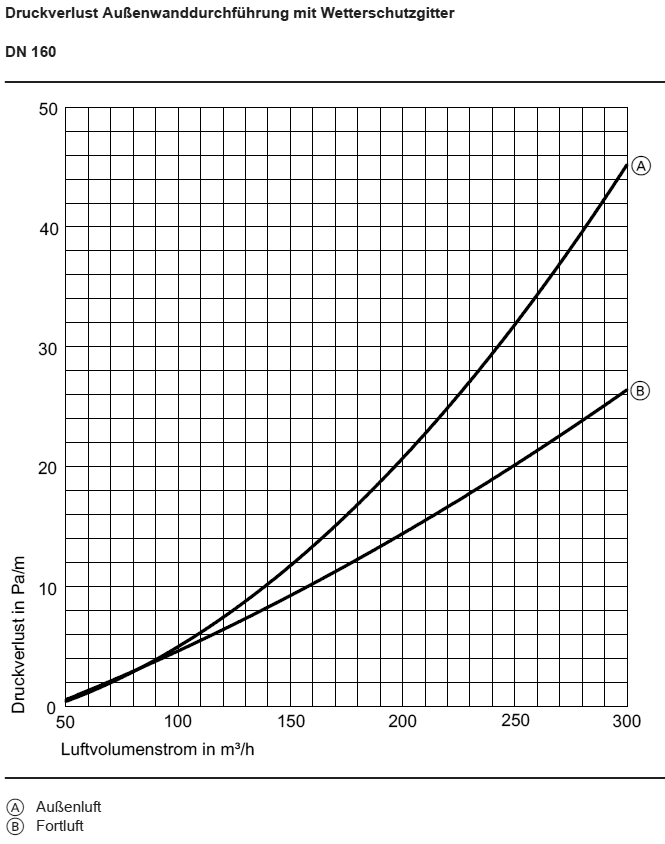

• DN 160 für Vitovent 300 bis 300 cbm/h mit Kunstoffgitter

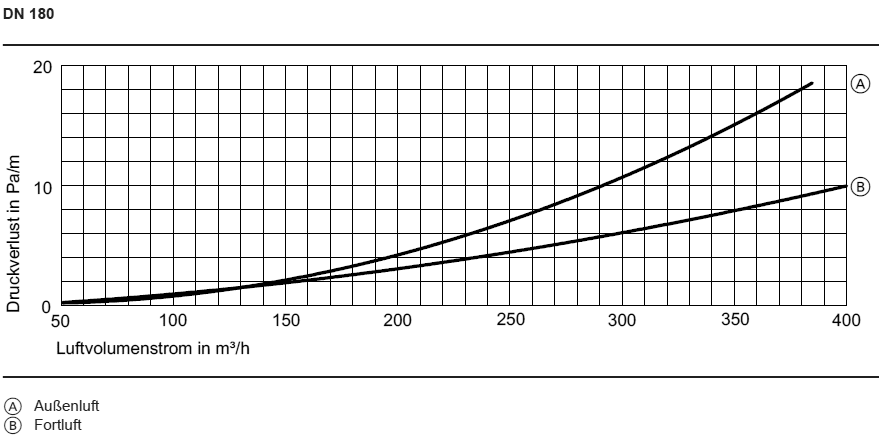

• DN 180 für Vitovent 300 mit 400 cbm/h mit Edelstahlgitter

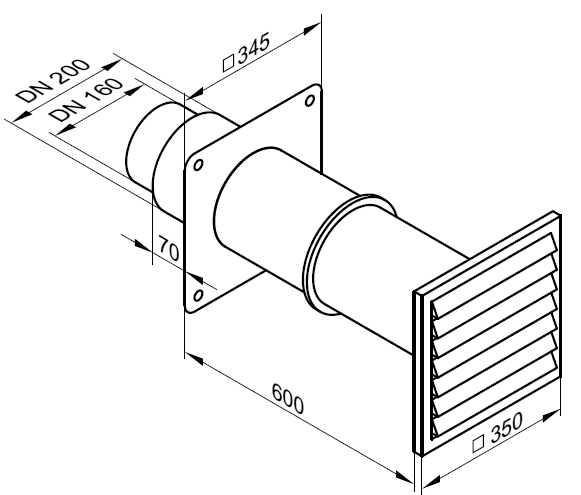

Außenwanddurchführung mit Wetterschutzgitter, Insektenschutzgitter und Dämmhülsen. Für Wandstärken von 300 bis 600 mm. Extrem niedriger Druckverlust bei großem freien Querschnitt. Wärmebrückenfrei durch EPP-Rohrhülse DN 200 (innen) und 300 mm Durchmesser außen.

Um Schwitzwasserbildung zu vermeiden, muss die Außenluftleitung diffusionsdicht wärmegedämmt werden.

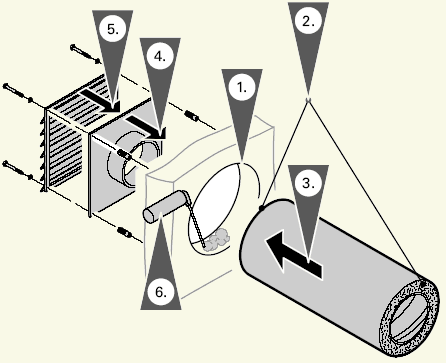

Die Außenluft wird über den Außenwandanschluss zugeführt:

1. Mauerdurchbruch 200 mm erstellen.
2. Stirnseiten des wärmegedämmten Flexrohres mit Klebeband dampfdicht abkleben.
3. Wärmegedämmtes Flexrohr durch den Durchbruch schieben.
4. Anschlussblech von außen auf Flexrohr stecken.
5. Anschlussblech und Wetterschutzgitter an die Außenwand dübeln.
6. Durchbruch ausschäumen, Flexrohr nicht einputzen.
7. Für Vitovent 300 für max. Luftvolumenstrom 180 m3/h ist ein Reduzierstück DN 160/125 erforderlich.

Bei niedrigen Außenlufttemperaturen und hoher Luftfeuchte kann Kondenswasser am Insektenschutzgitter gefrieren. Diese Witterungsbedingungen entstehen an nur wenigen Tagen im Jahr. Die entstehende Eisschicht kann abgeklopft werden. Falls der Montageort schwer zugänglich ist, empfehlen wir den Einsatz eines grobmaschigen Schutzgitters oder einer bauseitigen Einhausung.

Zum Anschluss einer Sammelleitung DN 180 wird ein Reduzierstück DN 180/160 benötigt Bestell-Nr. 7373030
