Wärmemengenzähler Anschluss-Set, senkrecht

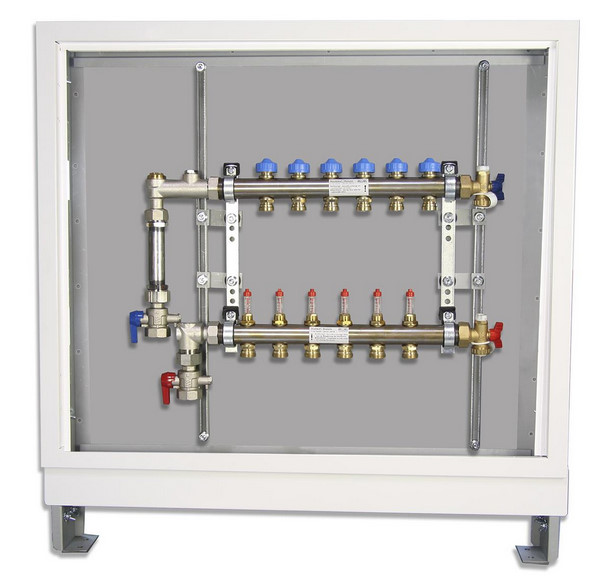

Vorrichtung für den senkrechten Einbau eines Wärmemengenzählers. (Abb. ähnlich)

Das Wärmemengenzähler-Set senkrecht kann mit dem Heizkreisverteiler Universal oder mit Durchflussanzeige eingesetzt werden.

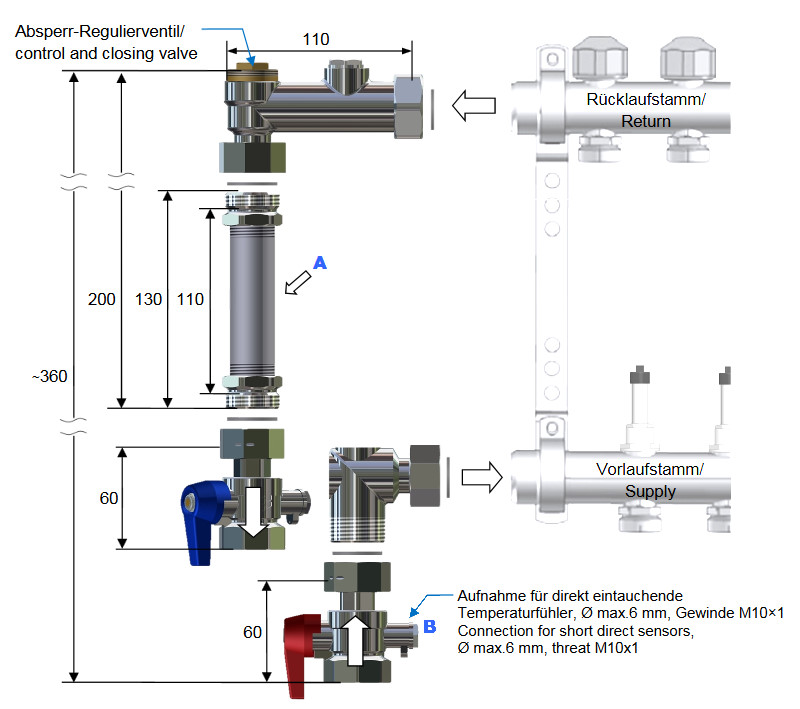

Bestehend aus:

• 2 Nippel 1", 2 Kugelhähne mit Fühlerhülse
• Pass-Stück 130 mm 1", 110 mm 3/4",

• 1 Kugelhahn 1", 2 Winkelstücke 1"

• vernickelt


Einbauhöhe: 360 mm

Einbaulänge: 120 mm

Bei der Montage des Wärmemengenzähler Anschluss-Sets an den Viessmann Vitoset Heizkreisverteiler (siehe Zubehör rechts) sind vor Montagebeginn die Positionen der Verteilerstämme (Vorlauf / Rücklauf) zu vertauschen, so daß für die Montage des Wärmemengenzählers der Rücklauf oben und der Vorlauf unten angeordnet sind.
