Außentemperatursensor PTC (Ni)-500 Ohm

Zur Erfassung von Temperaturen von - 40 bis + 70 Grad C.

Ersatzteil für witterungsgeführte Regelungen. Erforderlich auch, wenn die Vitotronic 050 nicht über den LON-BUS mit einer witterungsgeführten Vitotronic verbunden ist.
Auch als Ersatz für den mitgelieferten Außentemperaturfühler der Viessmann Vitotronic 200 und Calotronic 200. Auch passend für Vitopend 200 Typ WH2A und Vitodens Typ WB1, WB2A und WB3A mit Vitotronic 200 H01.

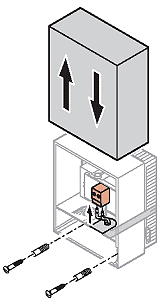

Anbauort für Außentemperatursensor

• Nord- oder Nordwestwand, 2 bis 2,5 m über dem Boden, bei mehrgeschossigen Gebäuden in der oberen Hälfte des 2. Geschosses
• Nicht über Fenster, Türen und Luftabzügen
• Nicht unmittelbar unter Balkon oder Dachrinne
• Nicht einputzen

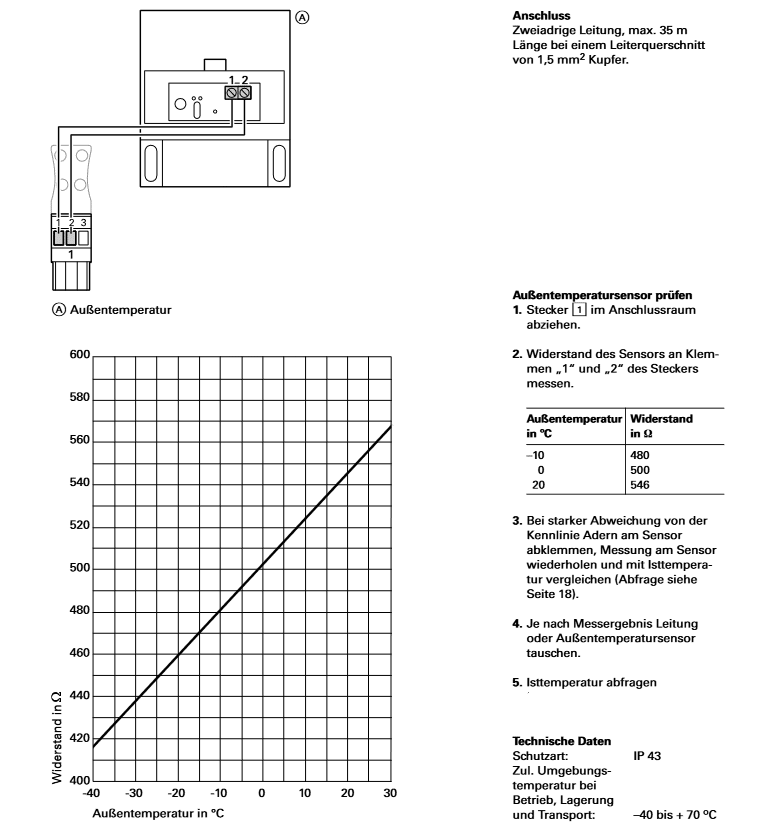

Anschluss Außentemperatursensor

• 2-adrige Leitung, max. 35 m Länge bei einem Leiterquerschnitt von 1,5 mm²

Ersetzt alte Artikelnummer 7814341 und 7404200

Nachfolgemodell für: 7404200

Außentemperatursensor PTC (Ni)-500 Ohm als Ersatzteil für:

• Vitotronic 200 KW1-4

• Mirola-MA und Mirola-MB
• Trimatik alle Typen
• Dekamatik alle Typen
• Dekatel-F
• Tetramatik-MC1

Prüfung des Sensors:

1. Stecker „X3“ von der Regelung abziehen.

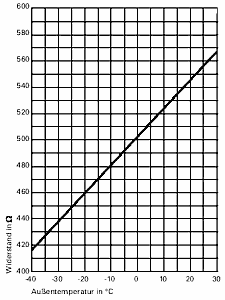

2. Widerstand des Außentemperatursensors zwischen „X3.1“ und „X3.2“ am abgezogenen Stecker messen und mit Kennlinie vergleichen.
3. Bei starker Abweichung von der Kennlinie Adern am Sensor abklemmen und Messung direkt am Sensor wiederholen.
4. Je nach Messergebnis Leitung oder Außentemperatursensor austauschen.
