Beschreibung

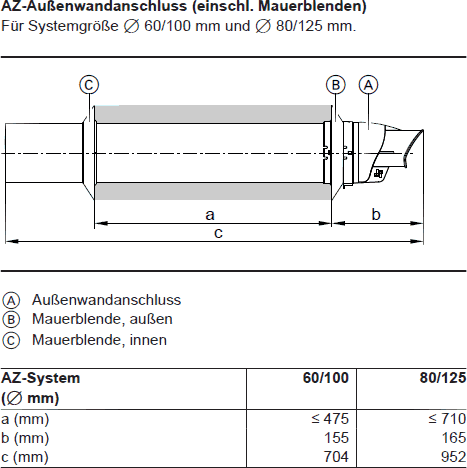

AZ-Aussenwandanschluss (2) einschliesslich Mauerblende, wahlweise in den Systemgrössen:
- 60/100mm
- 80/125mm

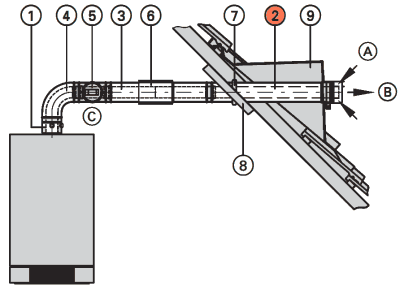

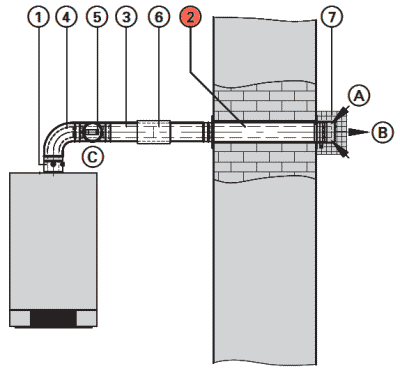

Das Abgassystem für waagerechte Wand- oder Dachdurchführung ist zusammen mit den Gas-Brennwertthermen Viessmann Vitodens als bautechnische Einheit geprüft und CE-Zertifiziert. Es darf daher nur dieses Abgassystem zusammen mit dem Vitodens für die horizontale Wand- oder Dachdurchführung eingesetzt werden.
(1) Kesselanschluss-Stück im Lieferumfang der Therme enthalten
(2) Aussenwandanschluss
(3) AZ-Rohr
(4) AZ-Bogen oder AZ-Revisionsbogen
(5) AZ-Revisionsstück (nicht nötig bei Verwendung des AZ-Bogens)
(6) AZ-Schiebemuffe zum Längenausgleich
(7) Schutzgitter bei waagerechter Wanddurchführung oder Universal Abdeckblenden bei horizontaler Dachdurchführung
(8) Befestigungsschelle
(9) Dachgaube, bauseits zu stellen
(A) Zuluft
(B) Abgas
(C) Revisionsöffnung
