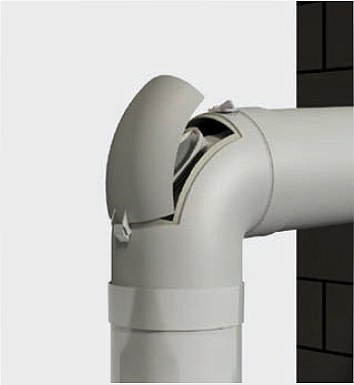

Viessmann AZ-Revisions-Bogen 87 Grad

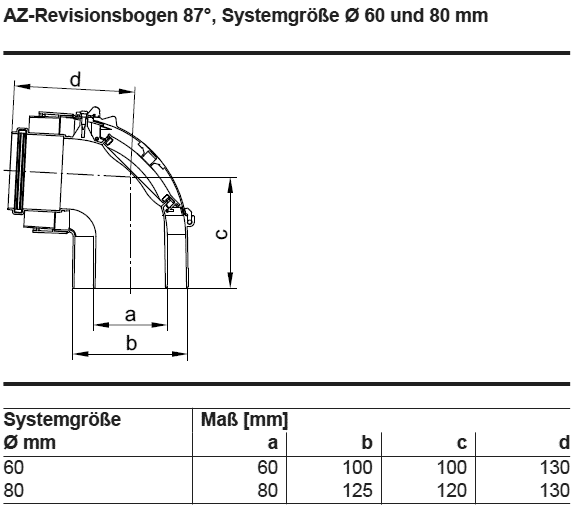

Systemgröße 60/100 mm - Winkel: 87 Grad - mit Inspektionsdeckel.

Werkstoff Kunststoff (PPs) / Aluminiumblech epoxidharzbeschichtet, weiß.

• Lieferung inkl. EPDM Dichtungen für Gas-Brennwert.
• Lippendichtung FPM für Öl-Brennwert als Zubehör lieferbar.

Bestell-Nr.: 7373229

Die Verbrennungsluftzuführung und Abgasabführung erfolgt über ein konzentrisches Doppelrohr (AZ-System). Im Ringspalt zwischen äußerem Zuluftrohr aus Aluminium und der Abgasleitung wird die Verbrennungsluft herangeführt. Durch das Innenrohr aus Kunststoff (PPs) werden die Abgase abgeführt.

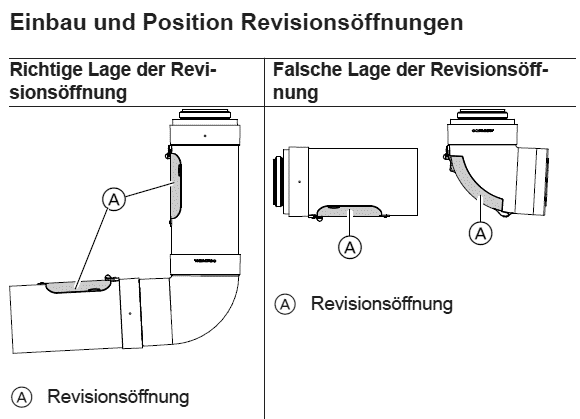

Revisionsöffnungen so planen, dass sich kein Kondenswasser im Bereich der Öffnungen sammeln kann. Angesammeltes Kondenswasser führt zu einer Aufkonzentration der Säure und einer möglichen Schädigung der Dichtung. Revisionsstücke so montieren, dass sich die Öffnung im oberen Bereich befindet.
