Verteilerschrank Typ A / B / C / D - UP

Unterputz-Ausführung aus verzinktem Stahlblech RAL 9016 weiß lackiert, für Heizungs- und Trinkwasserverteiler.

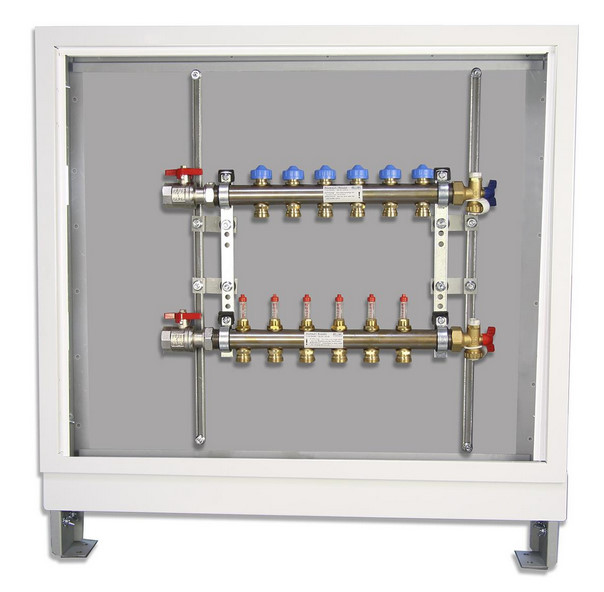

Bild 2 zeigt ein Montagebeispiel. Heizkreisverteiler und Kugelhähne sind nicht im Lieferumfang enthalten.

• Kompakte Ausführung für Unterputzmontage im Massivmauerwerk oder in Trockenbauwänden (keine Hutschiene).

• Seitlich vorgestanzte Öffnungen für Zuleitungen.
• Abschließbare Stecktür
• Umlenkblech
• Tiefenverstellbarer Blendrahmen
• Höhenverstellbare Füße

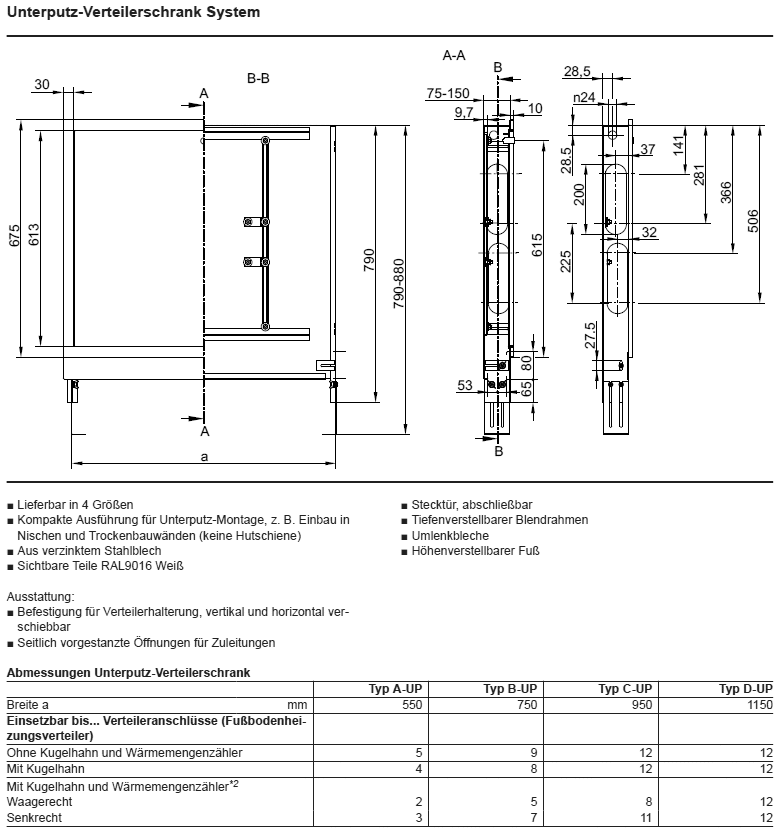

Abmessungen Typ A - UP:

• Einbauhöhe: verstellbar von 790-880 mm
• Breite: 550 mm
• Tiefe: verstellbar von 75-150 mm

Abmessungen Typ B - UP:

• Einbauhöhe: verstellbar von 790-880 mm
• Breite: 750 mm
• Tiefe: verstellbar von 75-150 mm

Abmessungen Typ C - UP:

• Einbauhöhe: verstellbar von 790-880 mm
• Breite: 950 mm
• Tiefe: verstellbar von 75-150 mm

Abmessungen Typ D - UP:

• Einbauhöhe: verstellbar von 765-875 mm
• Breite: 1150 mm
• Tiefe: verstellbar von 75-150 mm

Bei der Auswahl eines Wärmemengenzählers, die zur Verfügung stehende Einbautiefe beachten. Dies gilt insbesondere bei der Unterputz-Ausführung des Verteilerschranks. Beim Einbau eines Wärmemengenzählers den Rücklaufsammler oben und den Vorlaufverteiler unten montieren.
