Verteilerschrank Typ A / B / C / D - AP

Aufputz-Ausführung aus verzinktem Stahlblech mit RAL 9016 weiß lackierten Tür, Seiten- und Frontblendrahmen.

• Abschließbare Stecktür
• Umlenkblech
• Höhenverstellbate Füße
• Befestigung für Verteilerhalterung vertikal und horizontal verschiebbar.

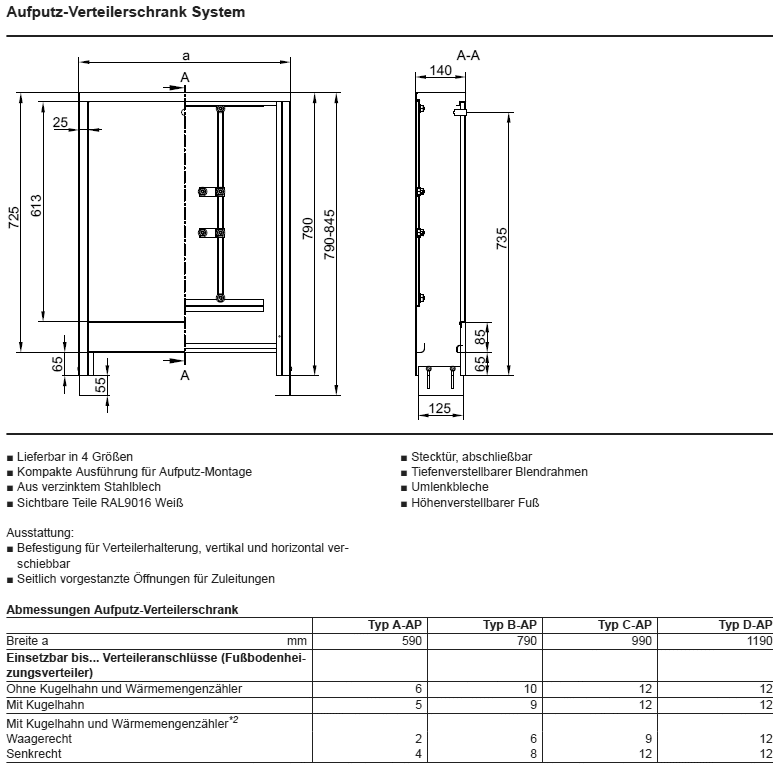

Abmessungen Typ A - AP:

• Einbauhöhe: 790 - 880 mm
• Breite: 590 mm
• Tiefe: 140 mm

Abmessungen Typ B - AP:

• Einbauhöhe: 790 - 880 mm
• Breite: 790 mm
• Tiefe: 140 mm

Abmessungen Typ C - AP:

• Einbauhöhe: 790 - 880 mm
• Breite: 990 mm
• Tiefe: 140 mm

Abmessungen Typ D - AP:

• Einbauhöhe: 790 - 880 mm
• Breite: 1190 mm
• Tiefe: 140 mm

Bei der Auswahl eines Wärmemengenzählers, die zur Verfügung stehende Einbautiefe beachten. Dies gilt insbesondere bei der Unterputz-Ausführung des Verteilerschranks. Beim Einbau eines Wärmemengenzählers den Rücklaufsammler oben und den Vorlaufverteiler unten montieren.
