Montagesatz Sparrenhaken

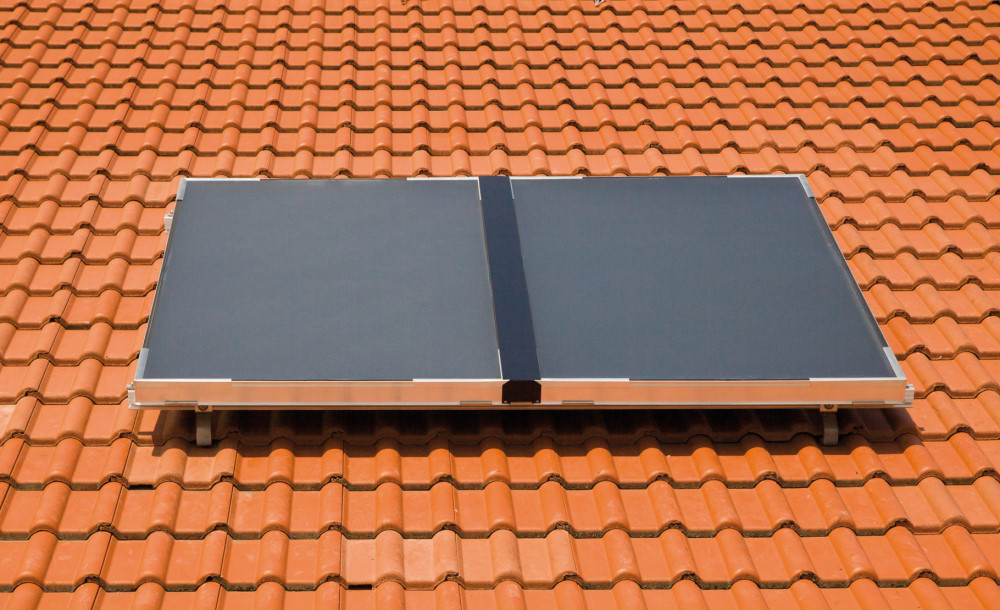

für vertikal montierte Viessmann Flachkollektoren Vitosol 100-FM und Vitosol 200-FM bei Aufdachmontage auf Dächern mit Dachpfannen-Eindeckung.

Geeignet für geneigte Dächer bis zu einer Schneelast von 0,75 kN/m² und Windgeschwindigkeiten bis 150 km/h.

Wahlweise für 1-10 Kollektoren und Dacheindeckungen mit oder ohne Konterlattung.

Bestehend aus:

• Sparrenhaken (feuerverzinkt, 70 μm Schichtdicke)

• Stützwinkel bei Dacheindeckungen mit Konterlattung

• Montageschienen
• Montageblechen
• Klemmsteinen
• Muttern und Schrauben

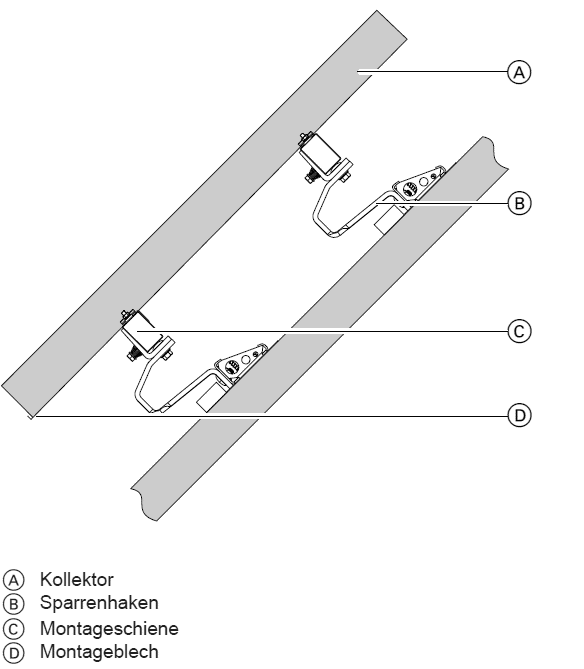

Die Sparrenhaken werden auf Dächern ohne Konterlattung auf den Dachsparren montiert.

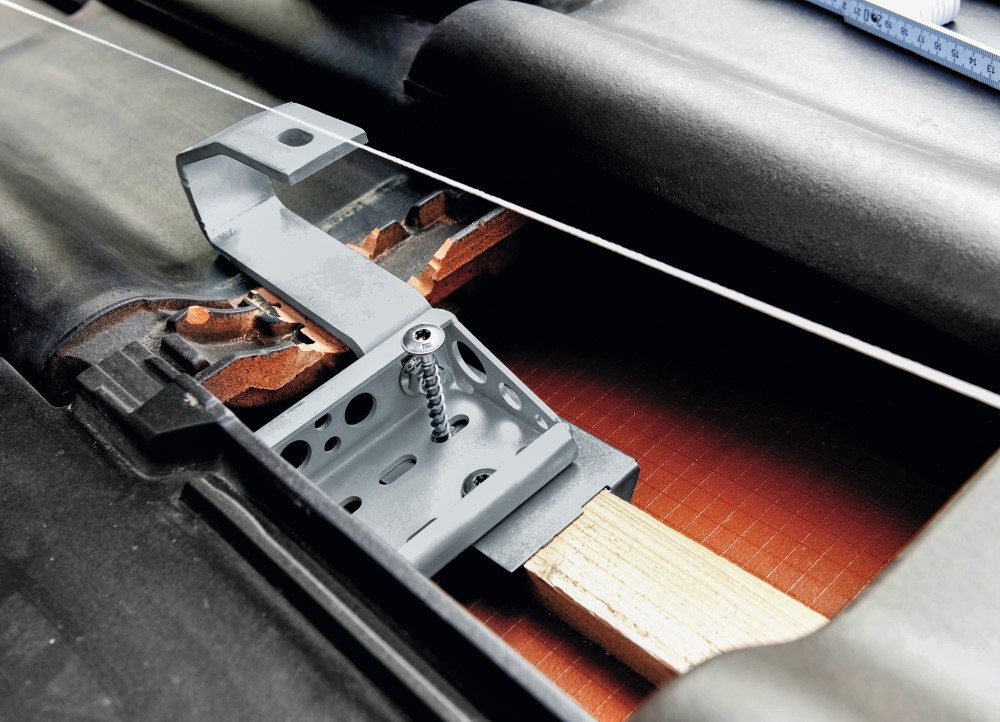

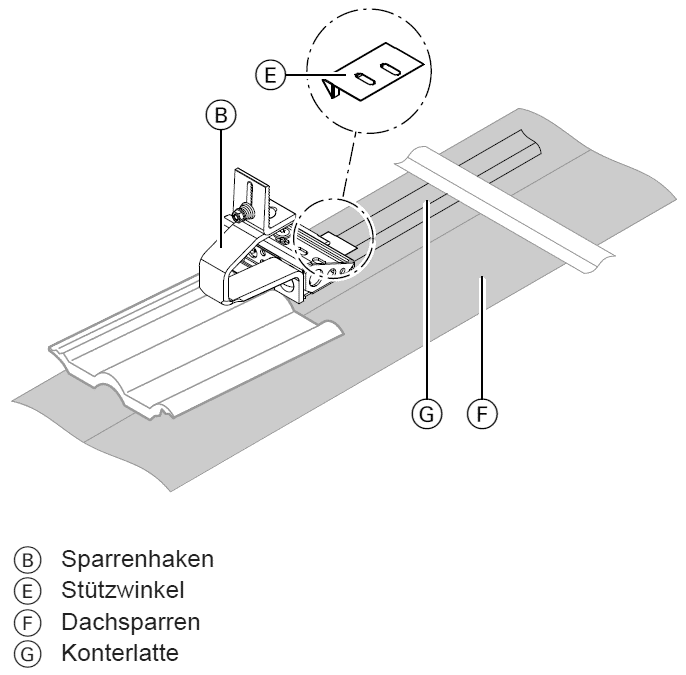

Auf Dächern mit Konterlattung wird der Sparrenhaken mit dem Stützwinkel direkt auf die Konterlatten geschraubt.
Ausgleich von Dachunebenheiten durch Verstellmöglichkeiten am Sparrenhaken.
Ein Durchbruch im Dachziegel ist nicht erforderlich.
