Kermi Bohrkonsolen-Set

Verstellbare Bohrkonsole zur Wandmontage für Kermi Flachheizkörper mit Aufhängelaschen.

Artikelzustand	Neu
Art.-Nr.	Kermi_ZB02760001
EAN / GTIN	4037486258072

8,90 €

inkl. MwSt. (19%), zzgl. Versandkosten

Lieferzeit: 2-3 Tage

Länge

95 mm

130 mm

160 mm

200 mm

Set

In den Warenkorb

Merken

Vergleichen

Fragen?

Weitersagen

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachkräften (Vertragsinstallationsunternehmen, Heizungsfachbetrieb) durchgeführt werden.

Beschreibung
Hersteller

Beschreibung

Kermi Bohrkonsolen-Set

Bestehend aus stabilem Stahlkern mit verstellbarem Bohrkonsolenkopf zur Wandmontage.
Passend für Kermi Flachheizkörper mit Aufhängelaschen mit einer Höhe von 25 mm und Dicke von 2 mm.
Mit drehbarem Bohrkonsolenkopf zum Aufsetzen des Heizkörpers.
Sicherungsbügel gegen Ausheben des Heizkörpers und Abstandhalter inklusive.
Bohrkonsolenkopf mit Sechskantprofil für schnellere und einfachere Justierung der Konsole.
Konsolenhülse mit geschlossenem, längsseitigem Schlitz.
Serienfarbe: verzinkt
Länge wahlweise: 95 mm, 130 mm, 160 mm oder 200 mm.

Der Lieferumfang des Bohrkonsolen-Set besteht aus:

2 Bohrkonsolen
2 Sicherungsbügel
2 Abstandshalter
1 Montageanleitung

Die Anzahl der Befestigungspunkte ist entsprechend der Baugröße des Heizkörpers, Einsatzfall / -ort und vorliegendem Wandbaustoff auszuwählen. Die Konsole erfüllt die Anforderungsklassen 1 und 2 gemäß der Richtlinie VDI 6036.

Einfache Montage in 3 Schritten

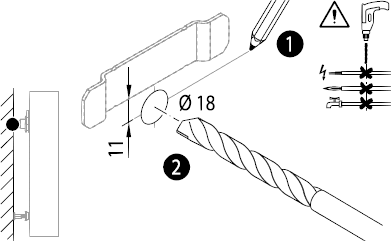

1. Bohrlochpositionierung Bohrlöcher anzeichnen 2 Löcher mit Ø 18 mm bohren Ab Baulänge 1800 mm zusätzliches Loch in der Mitte bohren Das Befestigungsmaterial ist für ausreichend tragfähige Untergründe bestimmt. Die jeweils geeignete Befestigungsmethode ist jedoch immer vor Ort zu prüfen und das Befestigungsmaterial auf die bauliche Situation abzustimmen!

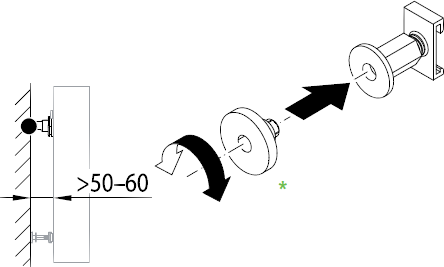

Montage bei Heizkörper Typ 10

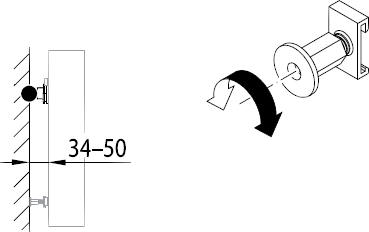

Montage bei Heizkörper Typ 11 bis Typ 33

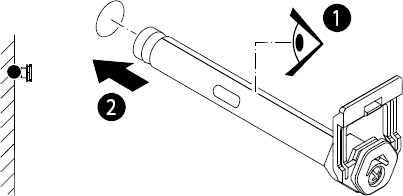

2. Wandabstand Bohrkonsole mit durchgehendem Schlitz nach oben einstecken Wandabstand einstellen und Bohrkonsole mit Schraubendreher festziehen Maximale Auskraglänge der Bohrkonsole beachten

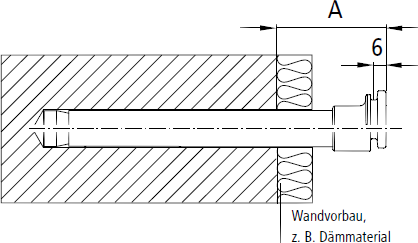

Beim Wandvorbau und dergleichen verkürzt sich der maximale Wandabstand um die Dicke des Wandvorbaus bzw. des Dämmaterials. Der Spreizbereich der Konsole darf sich nicht vollständig im Hohlraum des verwendeten Baumaterials befinden.

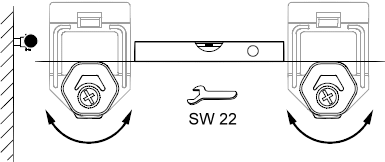

3. Ausrichten Konsolen über Exzenter mit Hilfe eines Gabelschlüssels (SW 22) waagrecht ausrichten.
