Beschreibung
Flachkanal 50 x 100 mm
- antistatisch und antibakteriell beschichtet
- Rolle 50 m
- geeignet für CWL-180, CWL-300, CWL-400, CWL-400 Excellent
Mit dem flexiblen Flachkanal wird die Lüftungsluft ab dem Luftverteiler zu den Gittern bzw. Ventilen gefördert. Der flache Schlauch mit einer Größe von 50 x 100 mm eignet sich für einen Luftvolumendurchsatz von 30 m3/h mit einer Strömungsgeschwindigkeit von ca. 3 m/s.
Wenn mehr Luft als 30 m3/h an ein Gitter bzw. ein Ventil zugeführt werden soll, müssen 2 Schläuche nebeneinander an ein Gitter bzw. ein Ventil zugeleitet werden; das Anschlussteil Bodengitter bzw. der Anschluss an die Gitter/Ventile sind bereits mit einem doppelten Luftstutzen ausgerüstet.
Den Luftverteilerschlauch immer mit der flachen Seite an der Wand bzw. am Fußboden montieren.

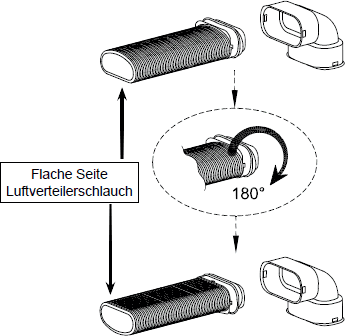

Position des Luftverteilerschlauchs ändern:
Indem der Luftverteilerschlauch mit montiertem Dichtring 180° gedreht und anschließend in ein Hilfsteil, wie z.B. den Bogen gesteckt wird, kann die Position des Schlauches zum Hilfsteil gedreht werden. In solcher Weise lässt sich mit denselben Hilfsteilen der Kunststoff-Luftverteilerschlauch in unterschiedlichen Montagesituationen einsetzen, wobei immer die flache Seite des Luftverteilerschlauchs an der Wand, am Fußboden bzw. an der Decke angebracht wird.
