Einbaumöglichkeiten der Abgasanlage bei raumluftabhängigem Betrieb

Einbaumöglichkeiten der Abgasanlage bei raumluftabhängigem Betrieb

Eine separate Zuluftöffnung Ⓒ mit 150 cm² oder 2 × 75 cm² Querschnitt ist erforderlich.
A Bei der Montage in Österreich sind die einschlägigen Sicherheitsbestimmungen der ÖVGW-TR Gas (G1) 1985, ÖVGW-TRF (G2), ÖNORM, ÖVGW, ÖVE und die landesgesetzlichen Bestimmungen einzuhalten.

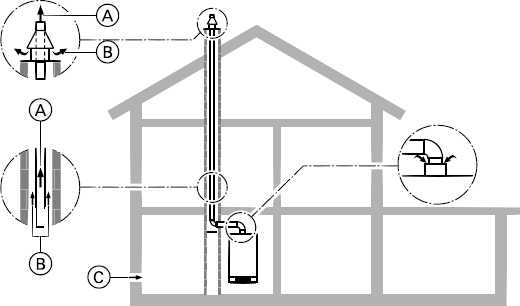

Abgassystem Durchführung durch einen Schacht raumluftanhängig

Durchführung durch einen Schacht (Bauart B23, gemäß CEN/TR 1749)

Der Wärmeerzeuger entnimmt dem Aufstellraum Verbrennungsluft und führt das Abgas durch die Abgasleitung über Dach ab (Gleichstrom).

Ⓐ Abgas
Ⓑ Hinterlüftung
Ⓒ Zuluft

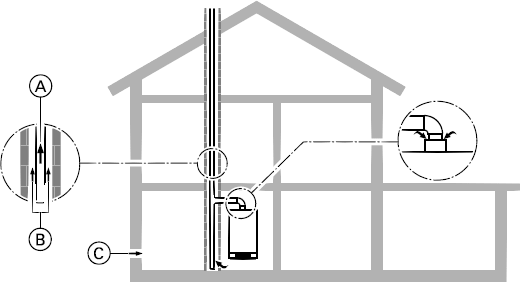

Abgassystem Anschluss an einen feuchteunempfindlichen Schornstein

Anschluss an einen feuchteunempfindlichen Schornstein (FUSchornstein) (Bauart B23, gemäß CEN/TR 1749)

Der Wärmeerzeuger entnimmt dem Aufstellraum Verbrennungsluft und führt das Abgas über den feuchteunempfindlichen Schornstein über Dach ab.

Ⓐ Abgas
Ⓑ Hinterlüftung
Ⓒ Zuluft

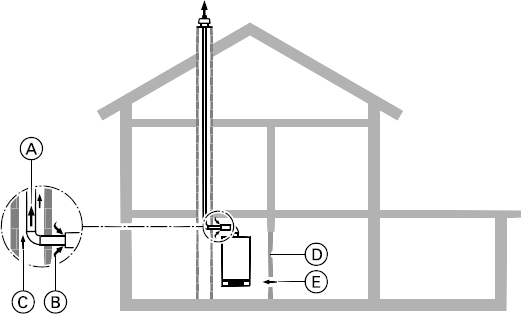

Sonderbauart Durchführung durch einen Schacht oder Anschluss an einen feuchteunempfindlichen Schornstein

Sonderbauart: Durchführung durch einen Schacht oder Anschluss an einen feuchteunempfindlichen Schornstein (Bauart B33, gemäß CEN/TR 1749)

Der Wärmeerzeuger entnimmt über ein AZ-Koaxialrohr mit Zuluftöffnungen vor der Schachteinführung dem Aufenthaltsraum die Verbrennungsluft und führt das Abgas entweder über eine Abgasleitung oder über einen feuchteunempfindlichen Schornstein über Dach ab (Verbrennungsluft im Luftverbund gemäß TRGI).

Ⓐ Abgas
Ⓑ Zuluft
Ⓒ Hinterlüftung
Ⓓ Tür
Ⓔ Luftverbund

Die Abgasführung erfolgt mit einwandigen Abgasleitungen aus Kunststoff (PPs). Das Abgassystem ist nach EN 14471 CE-zertifiziert und zugelassen. Die Verbrennungsluftzuführung erfolgt über den Ringspalt zwischen Abgasrohr und Zuluftrohranschluss des Kesselanschluss-Stücks am Heizgerät (z.B. Vitodens).

Die Verbindungsleitungen (horizontale Verlegung) müssen mit min. 3° Gefälle (ca. 50 mm/m) zum Heizkessel verlegt werden. Zudem empfehlen wir zur Abstützung/Abhängung der Verbindungsleitung den Einsatz von Befestigungsschellen in einem Abstand von ca. 1 m.

Das Verbindungsstück zum Schornstein muss so kurz wie möglich ausgeführt sein. Das Brennwertgerät sollte daher so nahe wie möglich am Schornstein platziert werden. Das Abgasrohr sollte möglichst gerade ausgeführt sein. Falls Umlenkungen nicht vermeidbar sind, diese nicht direkt hintereinander anordnen. Der gesamte Abgasweg muss geprüft und bei Bedarf gereinigt werden können.

Im Aufstellraum ist gemäß FeuVO eine Zuluftöffnung erforderlich.

Besondere Schutzmaßnahmen und bestimmte Abstände zu brennbaren Gegenständen, wie z. B. Möbel, Kartonagen o. ä., müssen nicht eingehalten werden. Der Vitodens und das Abgassystem überschreiten an keiner Stelle die Oberflächentemperatur von 85 °C.

Quelle: Viessmann Werke GmbH & Co. KG
