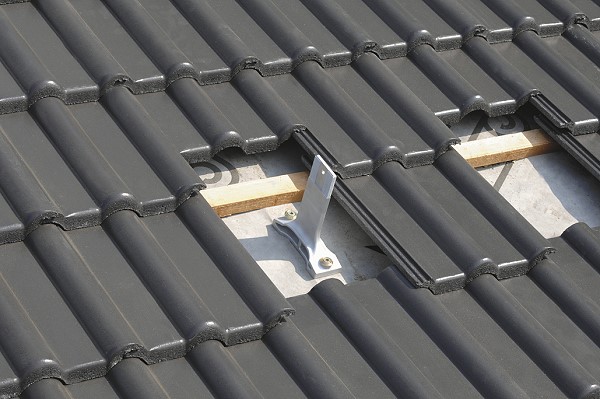

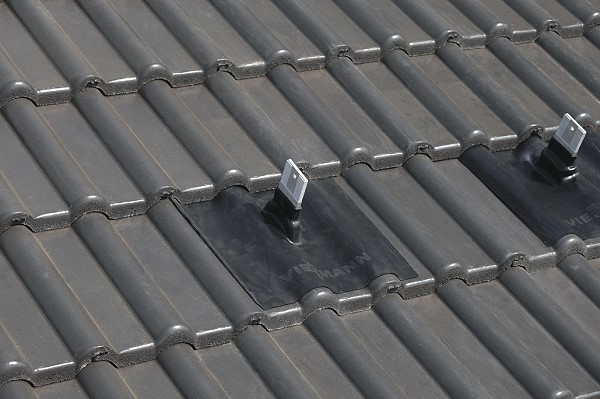

• zur senkrechten Aufdachmontage von Viessmann Röhrenkollektoren Vitosol 200-/(SP2A) und 300-T auf geneigten Dächern mit dem Befestigungssystem "Sparrenanker"

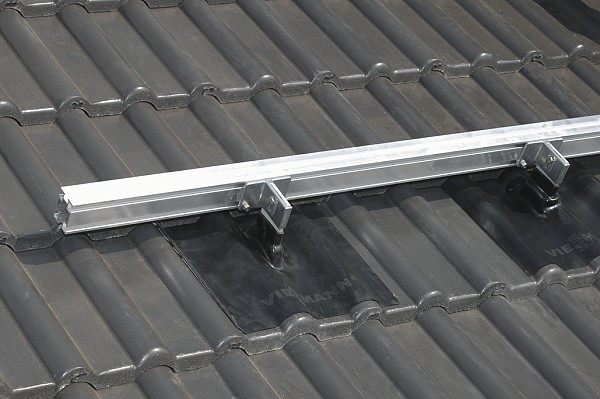

• das Montagematerial besteht aus Montageschienen, Montageblechen, Klemmsteinen, Muttern und Schrauben und ist für alle Dacheindeckungen geeignet
• die Anzahl der benötigten Montagesätze variiert mit der Größe der vorhandenen Absorberfläche
• geeignet für Schneelasten *1 bis 2,55 kN/m² und Windgeschwindigkeiten bis 150 km/h



Hinweis!

Bei Aufdachdämmung muss die Befestigung der Sparrenanker bauseits erfolgen. Dabei ist darauf zu achten, dass mindestens 120 mm der Schrauben in die tragende Holzkonstruktion ragen müssen, um eine ausreichende Tragfähigkeit zu erreichen.







*1 Schneelasten auf dem Dach gemäß DIN 1055, Teil 4 und 5.

*2 Sparrenabstände > 800 mm auf Anfrage.
