Abgas Durchführung durch einen Schacht RU80 System 80/125 mm

Konfigurator für ein starres Kunstoff Abgassystem bei raumluftunabhängiger Betriebsweise.

Der Konfigurator ermöglicht es auf komfortable Weise ein Abgassystem für Brennwertgeräte zusammenzustellen. Durch Anhaken des entsprechenen Kästchens wird ein Stück des Produktes ausgewählt.

Ein Mausklick auf das Mini-Vorschaubild neben dem Auswahlkästchen führt zur Detailansicht des Produktes. Dort kann auch mehr als ein Stück in den Warenkorb gelegt werden.

Abgas-Zuluft-System (AZ) für raumluftunabhängigen Betrieb (Art C_93x gemäß TRGI 2008 und TRÖl 2009) CE-Zulassung gemäß EN 14471.

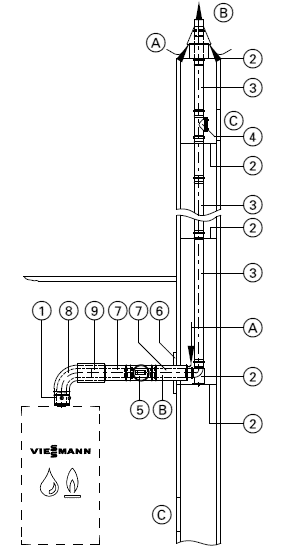

Die Abgase Ⓑ werden über einwandiges starres Kunstoffrohr im Kamin nach Außen geführt. Die Zuluft Ⓐ wird über den Spalt zwischen Abgasrohr und Kaminwand dem Brennwertgerät zugeführt. Die Verbindung zwischen Gerät und Kamin erfolgt mit doppelwandigem Abgas-Zuluft-Rohr (AZ-Rohr).

Für raumluftunabhängigen Betrieb ist ein koaxiales AZ-Abgasrohr (Innenrohr für Abgas, Außenrohr für Verbrennungsluft) als Verbindungsstück zwischen dem Brennwertgerät und Schacht erforderlich. Das Verbindungsstück wird an das Kesselanschluss-Stück angeschlossen und muss eine Revisionsöffnung enthalten.

Mindest Schachtinnenmaß: rechteckiger Schacht: 113 mm / runder Schacht: 133 mm
