Kontinuierlich frische Luft mit effizienter Wärmerückgewinnung
Die WOLF CWL-D-70 ist eine kompakte dezentrale Wohnraumlüftung für den Einbau in die Außenwand. Zu- und Abluft werden gleichzeitig gefördert; ein herausnehmbarer Gegenstrom-Plattenwärmetauscher nutzt die Wärme der abgeführten Raumluft zur Vorwärmung der frischen Außenluft. Mit fünf Lüftungsstufen von 15 bis 70 m³/h, einem Wärmebereitstellungsgrad von 87 %, serienmäßigem Bypass und automatischem Frostschutz eignet sich das Gerät besonders für Modernisierung, Nachrüstung und die gezielte Lüftung einzelner Wohnräume.
Zu- und Abluft in einem Gerät
Die CWL-D-70 arbeitet als balanciertes Zu- und Abluftgerät. Verbrauchte und feuchte Raumluft wird nach außen geführt, während gleichzeitig gefilterte Außenluft in den Raum strömt. Die beiden Luftströme bleiben getrennt und tauschen ihre Wärme im Gegenstrom-Plattenwärmetauscher aus. Dadurch wird der Lüftungswärmeverlust deutlich reduziert.
Da kein zentrales Luftverteilsystem erforderlich ist, lässt sich die CWL-D-70 gezielt in einzelnen Räumen einsetzen. WOLF positioniert das Gerät deshalb besonders für Nachrüstung und Modernisierung, es kann aber ebenso in Neubaukonzepten eingesetzt werden.
Zwei Varianten – gleiche Gerätetechnik
2138512: Außenwandhaube Weiß (RAL 9010)
2138513: Außenwandhaube Edelstahl
Frische Luft bei geschlossenen Fenstern
Gegenstrom-Prinzip
Der herausnehmbare Kunststoff-Gegenstromplattenwärmetauscher überträgt Wärme aus der Abluft auf die frische Zuluft.
Automatischer Bypass
In warmen Sommernächten kann kühlere Außenluft am Wärmetauscher vorbeigeführt werden, wenn die Bypassbedingungen erfüllt sind.
Frostschutz inklusive
Das integrierte 175-W-Vorheizregister unterstützt den balancierten Lüftungsbetrieb bei niedrigen Außentemperaturen.
Filterüberwachung
Serienmäßige Grobstaubfilter und Filterwechselanzeige erleichtern den laufenden Betrieb und die Wartung.
Fünf vorprogrammierte Lüftungsstufen
Die Luftmenge lässt sich direkt am Gerät über zwei Bedientasten einstellen. Ab Werk stehen fünf feste Lüftungsstufen zur Verfügung.
| Lüftungsstufe | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Luftleistung | 15 m³/h | 25 m³/h | 40 m³/h | 55 m³/h | 70 m³/h |
| Leistungsaufnahme | 4,2 W | 5,3 W | 8,0 W | 14,0 W | 23,5 W |
Serienmäßige Filter – bei Bedarf erweiterbar
- 2 × ISO Coarse 60 % (G4) auf der Abluftseite
- 1 × ISO Coarse 60 % (G4) auf der Zuluftseite
- Filterwechselanzeige serienmäßig integriert
- ISO ePM1 50 % (F7) als optionaler Zuluftfilter erhältlich
CO₂- und Feuchteregelung optional
Über die als Zubehör erhältliche Zusatzplatine kann die CWL-D-70 unter anderem um CO₂- oder Feuchtesensor erweitert werden. Diese Sensoren sind nicht Bestandteil der Grundausführung.
Für Außenwände von 300 bis 600 mm
Das Standardgerät ist für Mauerstärken von 500 bis 600 mm ausgelegt. Für geringere Wandstärken stehen passende Verlängerungs-/Anpassungssätze zur Verfügung, sodass sich die CWL-D-70 laut aktueller WOLF Unterlage auch bei Wandstärken von 300 bis 500 mm einsetzen lässt.
Komplettes Einzelraumgerät inklusive Außenkomponente
- Frontabdeckung / Innenwandblende
- Innenteil CWL-D-70
- Wärmetauscher-/Lüfter-Kombination
- PVC-Mauerrohr Ø 250 mm
- Außenteil für Mauerstärke 500–600 mm
- Außenwandhaube je nach Variante in Weiß (RAL 9010) oder Edelstahl
- Notfallset zur Absperrung von Zu- und Abluft
- Kurzanleitung und Befestigungsmaterial
WOLF CWL-D-70
| Artikelnummer / Außenwandhaube | 2138512 – Weiß (RAL 9010) 2138513 – Edelstahl |
|---|---|
| Geräteart | Dezentrales Zu- und Abluftgerät mit rekuperativer Wärmerückgewinnung |
| Wärmetauscher | Herausnehmbarer Kunststoff-Gegenstromplattenwärmetauscher |
| Energieeffizienzklasse | A (Spektrum von F bis A+) |
| Luftleistung | 15 / 25 / 40 / 55 / 70 m³/h |
| Leistungsaufnahme | 4,2 / 5,3 / 8,0 / 14,0 / 23,5 W |
| Wärmebereitstellungsgrad | 87 % |
| Elektrisches Vorheizregister | 175 W, serienmäßig integriert |
| Bypass | Automatisch, serienmäßig integriert |
| Frostschutz | Automatische Frostschutzregelung mit Vorheizregister |
| Filter Abluft | 2 × ISO Coarse 60 % (G4) |
| Filter Zuluft | 1 × ISO Coarse 60 % (G4); ISO ePM1 50 % (F7) optional |
| Versorgungsspannung | 230 V / 50 Hz, steckerfertig |
| Max. Stromaufnahme | 1,3 A |
| Schutzart | Innenteil IP20; Außen-/Frontabdeckung IPX4 |
| Geräte-/Mauerrohrdurchmesser | Ø 250 mm |
| Kernlochbohrung | Ø 260 mm mit Gefälle nach außen |
| Innenwandblende B × H × T | 398 × 398 × 65 mm |
| Außenwandhaube B × H | 355 × 315 mm |
| Standard-Wandstärke | 500–600 mm |
| Wandstärke mit Zubehör | 300–500 mm |
| Gewicht | 12 kg ohne Außenblende; 14 kg mit Außenblende gemäß aktueller Planungsunterlage 2026 |
Die technischen Werte stammen aus der aktuellen WOLF Planungsunterlage 2026. Die Montage- und Bedienungsanleitung wurde ergänzend für Lieferumfang, Installation, Bedienung und Zubehör herangezogen.
Lüftung fachgerecht dimensionieren und montieren
Der erforderliche Luftvolumenstrom ist für den jeweiligen Raum und das gesamte Lüftungskonzept nach den geltenden Vorschriften auszulegen. Kernbohrung, Wandstärke, Gefälle, elektrische Versorgung, Wartungszugang sowie gegebenenfalls Sensorik und Vernetzung sind vor der Montage zu prüfen. Arbeiten an elektrischen Bauteilen dürfen nur durch entsprechend qualifizierte Fachkräfte ausgeführt werden.
Hersteller
Zubehöre
Wolf G4 Filter-Set für CWL-D-70
| Art.-Nr. | 1669246 |
|---|
Wolf F7 Pollenfilterset für CWL-D-70
| Art.-Nr. | 1669247 |
|---|
Wolf Verlängerung 50 mm
| Art.-Nr. | 2577710 |
|---|
Wolf Verlängerung 100 mm
| Art.-Nr. | 2577616 |
|---|
Wolf Verlängerung 150 mm
| Art.-Nr. | 2577708 |
|---|
Wolf Verlängerung 200 mm
| Art.-Nr. | 2577614 |
|---|
Zusatzplatine CWL-D-70
| Art.-Nr. | 2577618 |
|---|

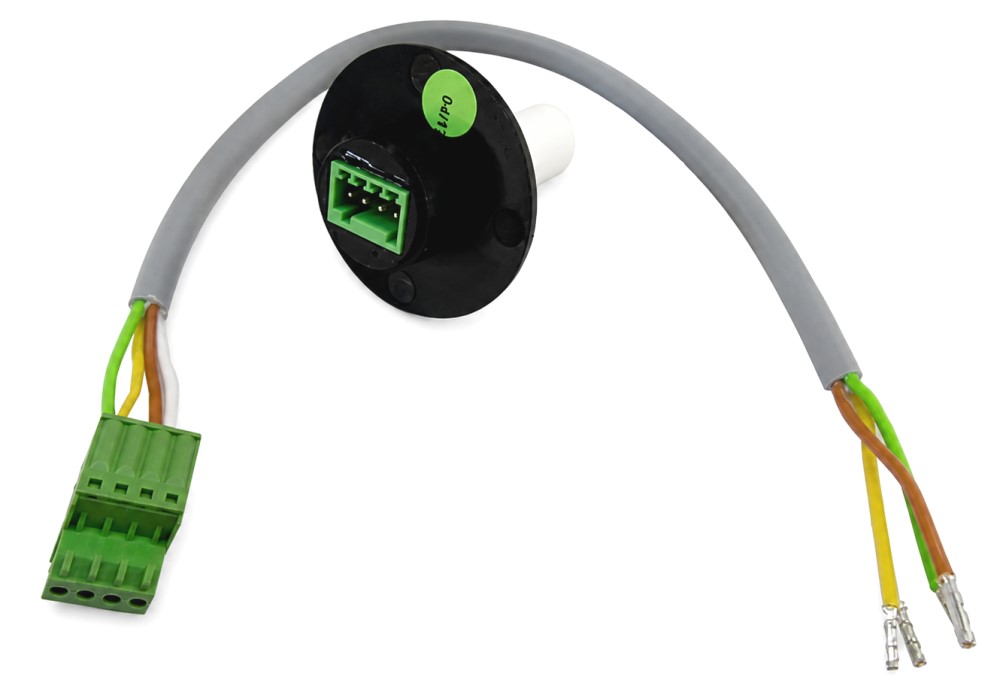

Feuchtesensor intern für CWL-D-70
| Art.-Nr. | 2577620 |
|---|

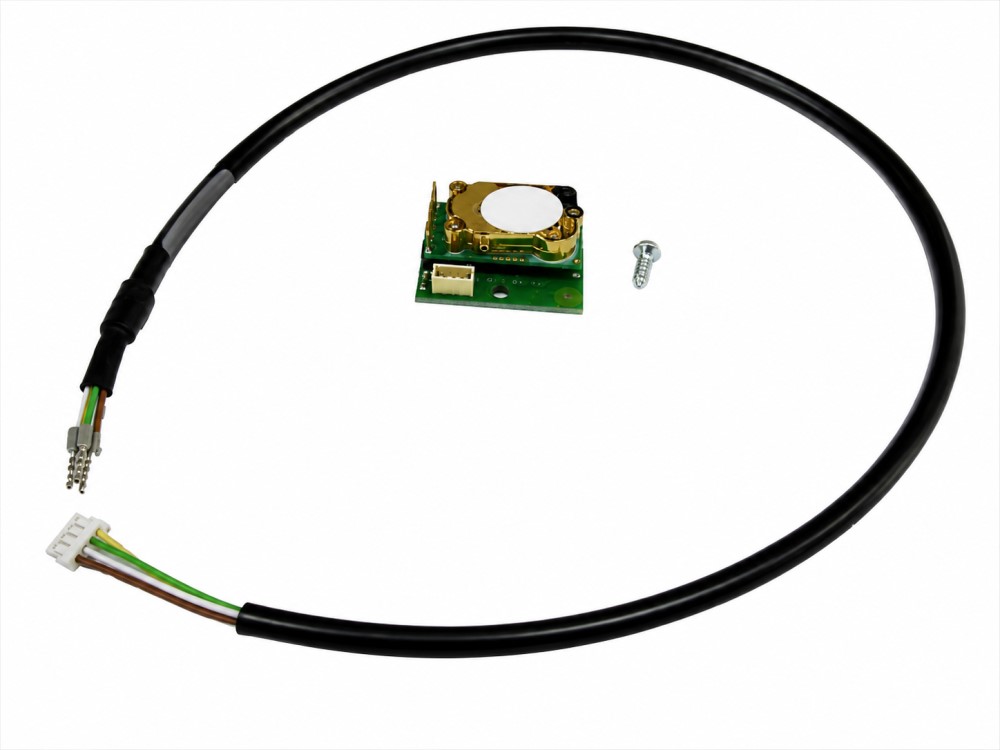

CO2 Sensor intern für CWL-D-70
