Beschreibung
Fertigfundament FHA-05/06, FHA-06/07
Fertig vorbereitetes Fundament zur Bodeneinbringung.
Hinweis: Bodenkonsole nicht im Lieferumfang enthalten
Passend für Boden- und Basiskonsole
bestehend aus:
- Witterungsbeständigem und hochbelastbarem Kunststoff
- Montagematerial

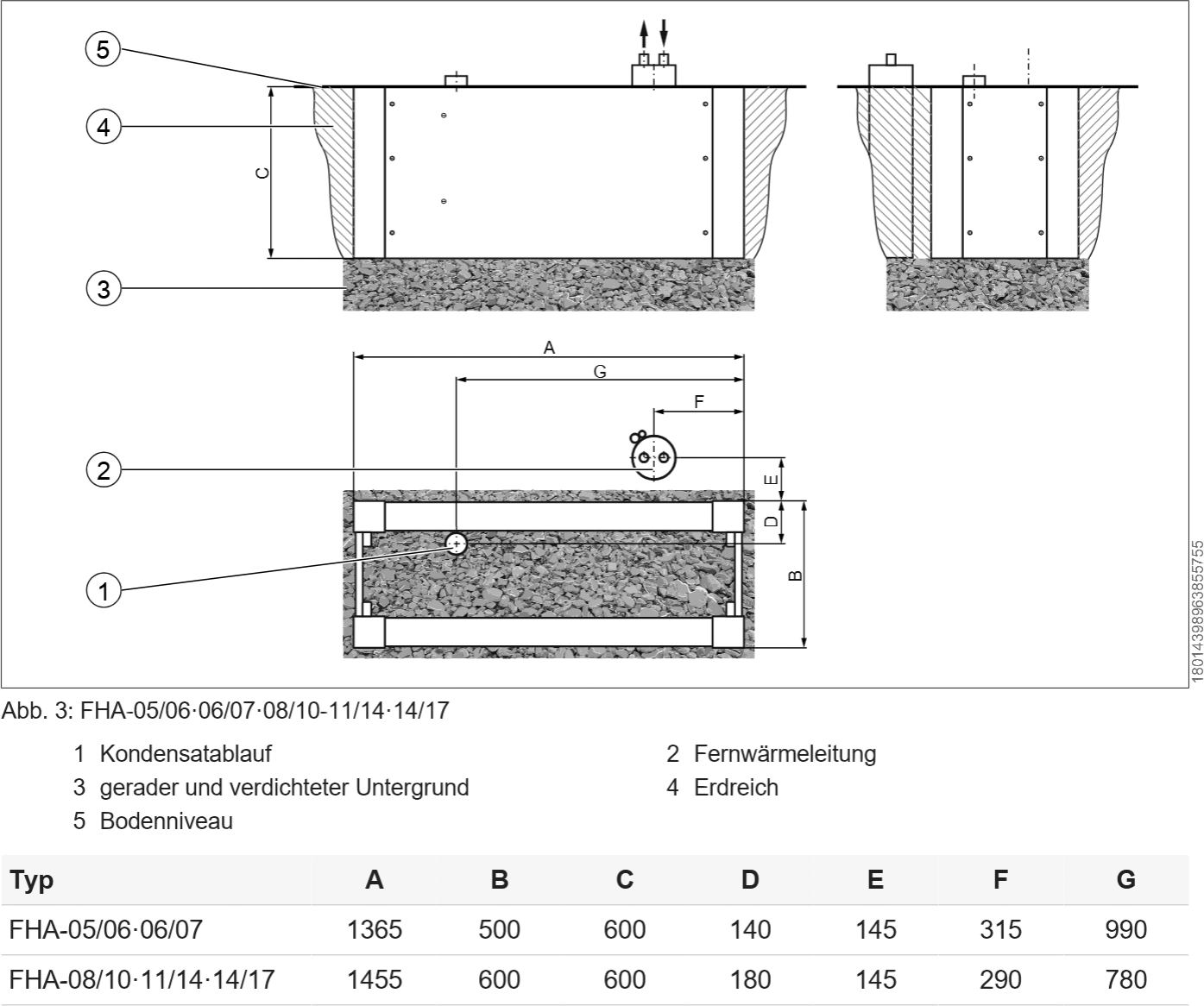

Montageablauf:
1. Den Boden ausheben.
2. Die Kondensat- und Fernwärmeleitung zum vorgesehenen Standort des Fundamentes verlegen.
3. Das aufgebaute Fertigfundament auf einen geraden und verdichteten Untergrund setzen.
4. Mit einer Wasserwaage das Fertigfundament waagerecht und senkrecht ausrichten.
5. Die Kondensat- und Fernwärmeleitung mittels Rohrschellen am Fertigfundament befestigen.
ð Dazu die, im Fundament geprägte, Vertiefung als Bohr-Punkt verwenden.
ð Hierbei ist auf ausreichenden Frostschutz zu achten.
6. Das eingesetzte Fundamentes von außen mit Erdreich verfüllen.
7. Den inneren Bereich mit grobkörnigen Kies verfüllen.
Hersteller
Hersteller
WOLF GmbH
Postfach 1380
Industriestraße 1
84048 Mainburg
Tel. +49 (0) 8751 74-0
Fax. +49 (0) 8751 74-1600
E-Mail: info(at)wolf.eu
Web: www.wolf.eu
WEEE-Reg.-Nr. des Herstellers
| 82558211 | Wolf GmbH | 84048 | Bayern | Geräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 Zentimeter beträgt (Großgeräte) | Großgeräte für die ausschließliche Nutzung in anderen als privaten Haushalten | |
| 82558211 | Wolf GmbH | 84048 | Bayern | Geräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 Zentimeter beträgt (Großgeräte) | Großgeräte, die in privaten Haushalten genutzt werden können | |
| 82558211 | Wolf GmbH | 84048 | Bayern | Geräte, bei denen keine der äußeren Abmessungen mehr als 50 Zentimeter beträgt (Kleingeräte) | Kleingeräte, die in privaten Haushalten genutzt werden können | |
| 82558211 | Wolf GmbH | 84048 | Bayern | Wärmeüberträger | Wärmeüberträger, die in privaten Haushalten genutzt werden können |
Sicherheitsbestimmungen
WOLF Fertigfundament
Sicherheit
Bestimmungsgemäße Verwendung
Das Fertigfundament ist nur für den Gebrauch mit der Außeneinheit der FHA-05/06 - 06/07 - 08/10 - 11/14 - 14/17 sowie CHA-07·10 und CHA-16/20 bestimmt.
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der mitgelieferten Betriebsanleitung
Das Fertigfundament nicht unter folgenden Umgebungsbedingungen verwenden:
– Explosionsgefährdete Bereiche oder explosionsfähige Atmosphäre
– Stark korrosiven (z. B. Chlor, Ammoniak) oder verschmutzten Atmosphären (z. B. metallhaltige Stäube)
– Orte mit einer Höhenlage von über 2000 m über Normalhöhennull
Nicht bestimmungsgemäße Verwendung
Eine anderweitige Verwendung als die bestimmungsgemäße Verwendung ist nicht zulässig. Bei jeder anderen Verwendung, sowie bei Veränderungen am Produkt, auch im Rahmen von Montage und Installation, verfällt jeglicher Gewährleistungsanspruch. Das Risiko trägt allein der Betreiber.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen wie das Gerät zu benutzen ist.
Zubehöre
Bodenkonsole FHA-05/06, 06/07
| Art.-Nr. | 9148538 |
Verkleidung Bodenkonsole FHA-05/06, 06/07
| Art.-Nr. | 9148541 |
Optionales Befestigungsschellenset (DN200) für Fertigfundament
| Art.-Nr. | 9149569 |
