Beschreibung
Paket Zubehör Pumpe 25-5 und Mischer WHI mix 25-7-8
Mit Erweiterungsmodul WEM-EM-HK, Wandkonsole DN 20, Weichenverteiler 25-2-3,5
Für Gas-Brennwertgeräte WTC 15 ... 32-B W oder C mit WEM-Regelung
Lieferumfang:
1 Stück Pumpengruppe NW 25 WHI pump 25-5 #5 mit Hocheffizienzpumpe 25-50
Mit Kugelhähnen, Thermometer und Schwerkraftbremse.
Die komplette Baugruppe ist mit einer mehrschaligen Wärmedämmung aus EPP versehen.
Das Erweiterungsmodul WEM-EM-HK oder WCM-EM ist in Verbindung mit dem Umbausatz einbaubar.
Wahlweise einstellbare Betriebsweise:
Proportionaldruck, Konstantdruck, Konstantdrehzahl, AutoAdapt.
Max. Volumenstrom bei 200 mbar Druckverlust: 1,6 m³/h
Leistung bei
Delta t = 20K: 37 kW
Delta t = 15K: 28 kW
Delta t = 10K: 19 kW
EEI <= 0,2
Anschluss oben: Rp 1" IG
Anschluss unten: G1 1/2" AG
Abmessungen HxBxT: 355 x 280 x 248 mm
1 Stück Mischergruppe NW 25 WHI mix 25-7-8 WEM #1 mit Hocheffizienzpumpe Grundfos UPM3 Auto 25-70 180
Mit 3-Wege-Mischer Kvs 8 Stellantrieb, Kugelhähne, Thermometer und Schwerkraftbremse.
Mit Erweiterungsmodul WEM-EM-HK.
Die komplette Baugruppe ist mit einer mehrschaligen Wärmedämmung aus EPP versehen.
Wahlweise einstellbare Betriebsweise:
Proportionaldruck, Konstantdruck, Konstantdrehzahl, AutoAdapt.
Max. Volumenstrom bei 200 mbar Druckverlust: 1,9 m³/h
Leistung bei:
Delta t = 20K: 44 kW
Delta t = 15K: 33 kW
Delta t = 10K: 22 kW
EEI <= 0,2
Anschluss oben: Rp 1" IG
Anschluss unten: G1 1/2" AG
Abmessungen HxBxT: 355 x 280 x 248 mm
1 Stück Hydraulik Übergangs-Set WHÜ-A-O
Wandkonsole für distri-comp 25-2/3-3,5#1

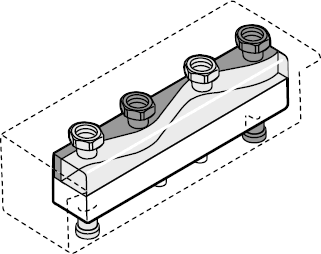

1 Stück Verteiler für 2 Heizkreise WHI distri 25-2-3,5 #1
bis ca. 3,5 m³/h Volumenstrom (geeignet für Leistungen bis 80 kW bei 0 Grad Temperaturspreizung)
2 Anschlusspaare nach unten 1 1/2" AG 2 Anschlusspaare nach oben 1 1/2" Überwurfmutter
für Pumpen- und Mischergruppen NW 25/32 komplett mit Verschraubungs- und Anschlussteilen (flachdichtend)
inkl. Wärmedämmung
Montage auf WTC-OB bzw. auf WTC-GB 15-60-B in Verbindung mit WHI con-heat-t oder bei Wandanbau in Verbindung mit Wandkonsole.
Kammergröße gesamt: 80 x 80 mm
Abmessungen: HxBxT 166 x 560 x 219 mm
1 Stück Temperaturfühler NTC 5k
Hersteller
Hersteller
Max
Weishaupt SE
Max-Weishaupt-Straße 14
88477 Schwendi
Deutschland
Telefon: +49 7353 83-0
Telefax: +49 7353 83-358
E-Mail: info@weishaupt.de
Website: www.weishaupt.de
Zubehöre

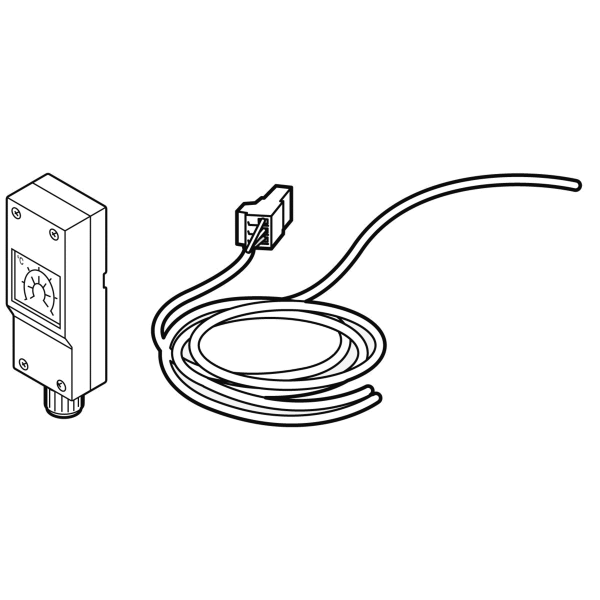

Pumpenabschaltung-Set für Fußbodenheizkreis WCM-/WEM-System
Art.-Nr. | 40900002292 |
Thermostat Jumo Heat THERM-AT
Art.-Nr. | 690439 |
