Elektro-Heizeinsatz WEH 4,5 ECO

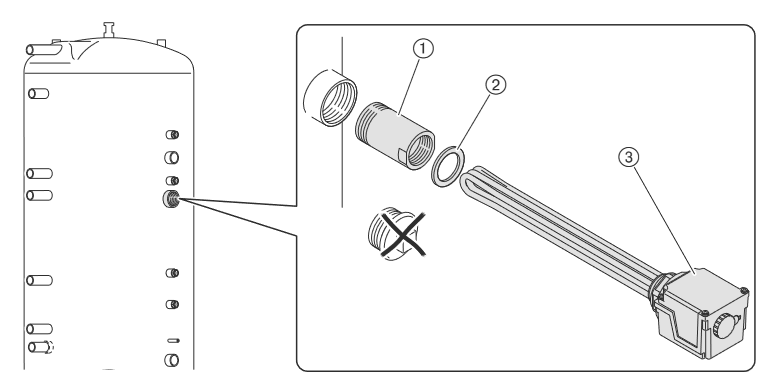

Zur Montage an oberer Muffe der Energiespeicher WES 660 und 910 Combi/Eco, Aqua/Eco und Sol/Eco.
Mit Temperatur-Regler einstellbar von 30 bis 80 Grad C und Sicherheits-Temperaturbegrenzer 110 Grad C.
- Leistungsaufnahme: 4,5 kW, 400 V Dreieckschaltung
- Einbautiefe: 350 mm
- Gewinde am Speicher Rp 2
Die Behälterwassertemperatur kann entsprechend Ihrem Warmwasserbedarf mit dem Temperaturwähler stufenlos oder nach den drei markierten Hauptstufen eingestellt werden. Damit ist ein „energiebewusster“ Betrieb des Einschraubheizkörpers möglich.
Stellung 1,5: linker Anschlag ergibt keine Nullstellung bzw. Abschaltung des Gerätes, sondern Frostschutzstellung (ca. 9°C+/-6K)
Stellung 4: ca. + 40 °C Für den normalen Gebrauch am Waschbecken.
Stellung 5: ca. + 50 °C, Kesselsteinbildung im gesamten Warmwassersystem sehr gering
Stellung 8: ca. + 80 °C Nur für besonders großen Warmwasserbedarf.
Die Temperaturangaben beziehen sich auf die Wassertemperatur unmittelbar am Einschraubheizkörper. Die Auslauftemperaturen am Kessel können auf Grund verschiedener Kesselgeometrien bzw. verschiedener Einbaulagen des Einschraubheizkörpers variieren.
Der Einschraubheizkörper ist gemäß VDE mit einem Sicherheitstemperaturbegrenzer (STB) ausgestattet, der bei einer Speichertemperatur von 110 °C – 9 K (Toleranzbereich) anspricht. Bitte beachten Sie daher, dass Sie die Speichermaximaltemperatur so weit reduzieren, dass durch die Solaranlage der STB nicht ausgelöst wird, denn diese Sicherheitsfunktion muss per Hand wieder entriegelt werden!
Bei den Weishaupt Energie-Speichern WES 660 und WES 910 beträgt die Gesamtlänge der Muffe plus Verlängerung 105 mm. Für diesen Anwendungszweck wurde die Eignung nachgewiesen. Bei anderen Anwendungen darf die Länge der Einbaumuffe max. 70 mm betragen (unbeheizte Länge des Heizeinsatzes).
