Paket Weishaupt Zubehör Heizkreis

Pumpe 25-5, Wandkonsole DN 20, Systemtrennung WHI sepa 20 #1 bis 20 kW
für Gas-Brennwertgeräte WTC 15 ... 32 W

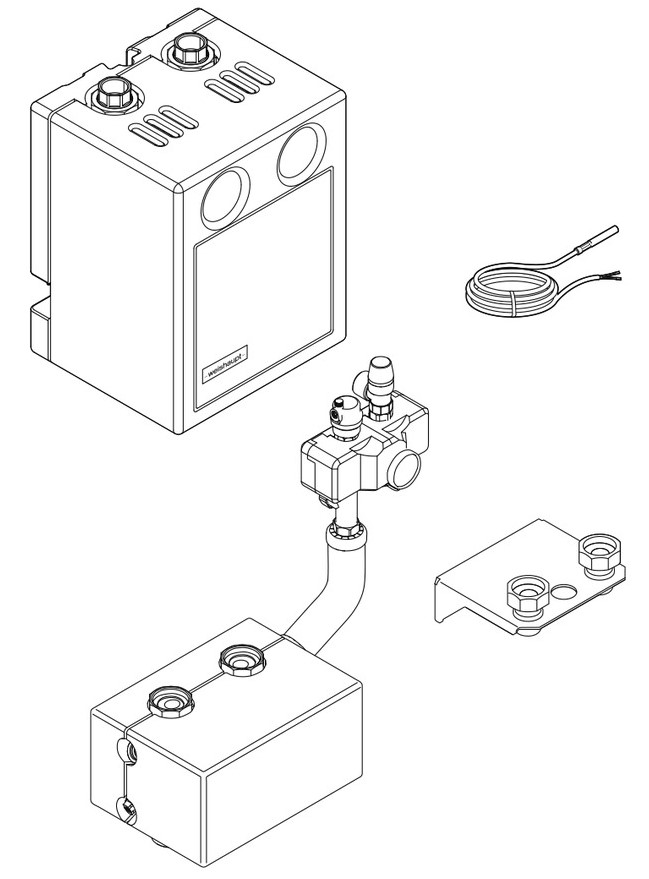

Lieferumfang:

1 Stück Pumpengruppe NW 25 WHI pump 25-5 #5 mit Hocheffizienzpumpe Grundfos UPM3 Auto 25-50 180
Mit Kugelhähnen, Thermometer und Schwerkraftbremse.
Die komplette Baugruppe ist mit einer mehrschaligen Wärmedämmung aus EPP versehen.
Das Erweiterungsmodul WEM-EM-HK oder WCM-EM ist in Verbindung mit dem Umbausatz einbaubar.

Wahlweise einstellbare Betriebsweise:
Proportionaldruck, Konstantdruck, Konstantdrehzahl, AutoAdapt.
Max. Volumenstrom bei 200 mbar Druckverlust: 1,6 m3/h
Leistung bei:
Delta t = 20K: 37 kW
Delta t = 15K: 28 kW
Delta t = 10K: 19 kW
EEI <= 0,2
Anschluss oben: Rp 1" IG
Anschluss unten: G1 1/2" AG
Abmessungen HxBxT: 355 x 280 x 248 mm

1 Stück Hydraulik Übergangs-Set WHÜ-A-DN20-3/4"
Wandkonsole für WTC 15-32, Systemtrennung WHI sepa 20 #1

1 Stück Plattenwärmetauscher-Set zur Systemtrennung WHI sepa 20 #1

• Edelstahl-Wärmetauscher, kupfergelötet Leistung bis 20 kW
• sekundärseitiger Kleinverteiler bestehend aus Sicherheitsventil 3 bar, Manometer, Schnellentlüfter, KFE-Hahn, Anschlussrohr und Wärmedämmung
• Tauchhülse am Vorlauf sekundärseitig
• Entlüftungsventil am Vorlauf primärseitig
• Wärmedämmung aus EPP

Als Systemtrennung für Wärmeerzeuger, bei denen z. B. das Anlagenwasser nicht der VDI 2035 entspricht.
Zur Montage auf bzw. unter Pumpenund Mischergruppen NW 25/32, unter Verteiler WHI distri 25-2-3,5 #1 und WHI disti 25-3-3,5 #1 (nur auf rechten Anschluss).
Wird mit der Kesselpumpe des WTC-Gerätes direkt auf die Systemtrennung gefahren, sind die Druckverluste zu berücksichtigen.

Technische Daten:
Leistung / Druckverlust
bei primär 75/60 Grad C, sekundär 70/55 Grad C: 5 kW / 10 mbar
bei primär 80/61 Grad C, sekundär 70/55 Grad C: 10 kW / 22 mbar
bei primär 50/40 Grad C, sekundär 40/30 Grad C: 20 kW / 200 mbar

Max. Betriebstemperatur: 90 Grad C
Max. Betriebsdruck: 16 bar

Gewicht: 6,5 kg Höhe x Breite x Tiefe:
ohne Kleinverteiler: 144 x 280 x 200 mm
mit Kleinverteiler: 532 x 500 x 200 mm
Anschlüsse Primärseite (unten): 1 1/2" AG, Gewindeart G flachdichtend
Anschlüsse Sekundärseite (oben): Überwurfmutter 1 1/2" flachdichtend mit Dichtungen Achsabstand: 125 mm

1 Stück Temperaturfühler NTC 5k
