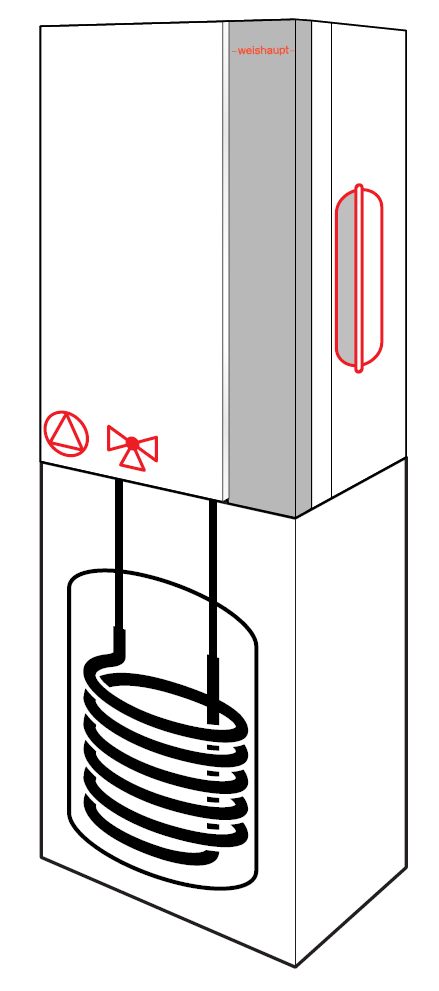

Weishaupt Thermo Condens Kompakt Typ WTC-GB 15-C, Ausführung K-100I

Produkt-ID-Nr.: CE 0085 CR 0407

• Bodenstehender Gas-Brennwertkessel WTC-GB 15-C
• Trinkwassererwärmung über integrierten Speicher 100 Liter, WAS 100 Bloc-P mit Rohrwendelwärmetauscher.
• Trinkwasserberührte Flächen geschützt durch hochwertiges nickelfreies Email.
• Zusätzlich kathodischer Korrosionsschutz durch Magnesiumanode.
• Mit integrierter drehzahlgeregelter Hocheffizienz-Hybrid- Pumpe die sowohl differenzdruckgeregelt, wie auch über LIN-Bus betrieben werden kann.
• Warmwasserumschaltventil und Membranausdehnungsgefäß 18 Liter.
• Absperreinrichtungen für Gas und Heizung sind bereits integriert.
• Zugelassen für Gasarten E, LL und B/P, für raumluftabhängigen und -unabhängigen Betrieb.
• Im Erdgasbetrieb ist auch die Beimischung von bis zu 20 Volumenprozent Wasserstoff möglich.
• Zusätzlich ist das Gerät für den Betrieb mit 100 % Wasserstoff zugelassen.
• Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss.
• Großzügig dimensionierte Wärmetauscherflächen gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade.
• Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.

Weitere Komponenten:

• Analoger Manometer und digitaler Druckaufnehmer.
• Luftsammeltopf mit automatischem Entlüfter.
• Ultraschall-Volumenstromsensor.

Geräuschreduzierter modulierender Premix-Flächenbrenner für niedrige CO- und NOx-Emissionen. Die elektronische Verbrennungsregelung Clean-Vario sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen und bietet zusätzliche Vorteile:

• Einfache Inbetriebnahme
• Ausregelung von Gas-Qualitäts- und Druckschwankungen
• Automatische Erkennung verschiedener Erdgasarten
• Einfache Umstellung auf Flüssiggas ohne Umbauteile
• Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre)


Modulares Regelsystem WEP zur Regelung eines witterungs- und raumtemperaturgeführten Pumpenheizkreises und eines Trinkwasserspeichers..

Serienmäßige Ausstattung:

• Systemregler WEP-SB mit intuitiver Menüführung über Symbolik (Icon) und Klartext
• Inbetriebnahme-Assistent mit Hydraulikauswahl
• Frei belegbares Favoritenmenü
• Grafik- Touchisplay
• Wärmemengenanzeige
• Speicher-Einmalladung (Warmwasser-Push) - Antilegionellenfunktion
• Integrierte LAN-Schnittstelle zur Anbindung an das Weishaupt-Portal. Über das Portal kann nach Entrichtung einer Nutzungsgebühr per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)
• Zwei multifunktionale Ausgänge zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, oder Warmwasser-Zirkulation), eines externen Gasventils, oder als Stör- oder Betriebsmeldeausgang nutzbar.
• Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
• Temperatur- und Volumenstromregelung einer hydraulischen Weiche zur Vermeidung von Rücklaufanhebung.
• Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
• Grundregelung durch ein Einsteck-Modul (Zubehör) erweiterbar um zwei Schaltausgänge, PWM/LIN-Ausgang, zwei Fühlereingänge und ein 0-10 Volt oder 4-20 mA Eingang zur Kesselführung über externe Wärmeanforderung.
• CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEP-Regelkomponenten. Das System kann mit bis zu 4 Heizkreis-Erweiterungsmodulen erweitert werden..

Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.

---

Technische Daten:

Feuerungswärmeleistung:                   2,0 - 14,0 kW
Nennleistung modulierend (Tv/Tr 50/30*C): 2,1 - 15,1 kW
Nennleistung modulierend (Tv/Tr 80/60*C): 1,9 - 13,7 kW
Kesselwirkungsgrad bei 100 %:                   98,2 %
Kesselwirkungsgrad bei 30 %:                   110,4 %
Zulässiger Betriebsdruck:                          3 bar
Gesamtgewicht Gerät und Speicher:                141 kg

Zur einfacheren Einbringung wird das Kompaktgerät in zwei Teilen (Gerät/Speicher) geliefert.

Geräteabmessungen Breite/Höhe/Tiefe: 600 / 1722 / 600 mm
Zuluft-/Abgas-Anschluss:                       DN 125/80

Technische Daten Speicher:
Max. Betriebstemperatur Trinkwasser:              95 ºC
Max. Betriebstemperatur Heizwasser:              110 ºC
Max. Betriebsdruck für Trink- und Heizwasser:      10 bar
Heizwasserinhalt:                                 9,2 Liter
Heizfläche:                                       1,1 qm

Energieeffizienzkennzeichnung:
Lastprofil:                                                            XL
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz:        A
Klasse für die Warmwasserbereitungs-Energieeffizienz:                   A
Wärmenennleistung:                                                     13 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz:                      94 %

Schallleistungspegel Lwa:                                              49 dB
