Weishaupt Gasbrenner Typ WG10F/1-D ZM-LN

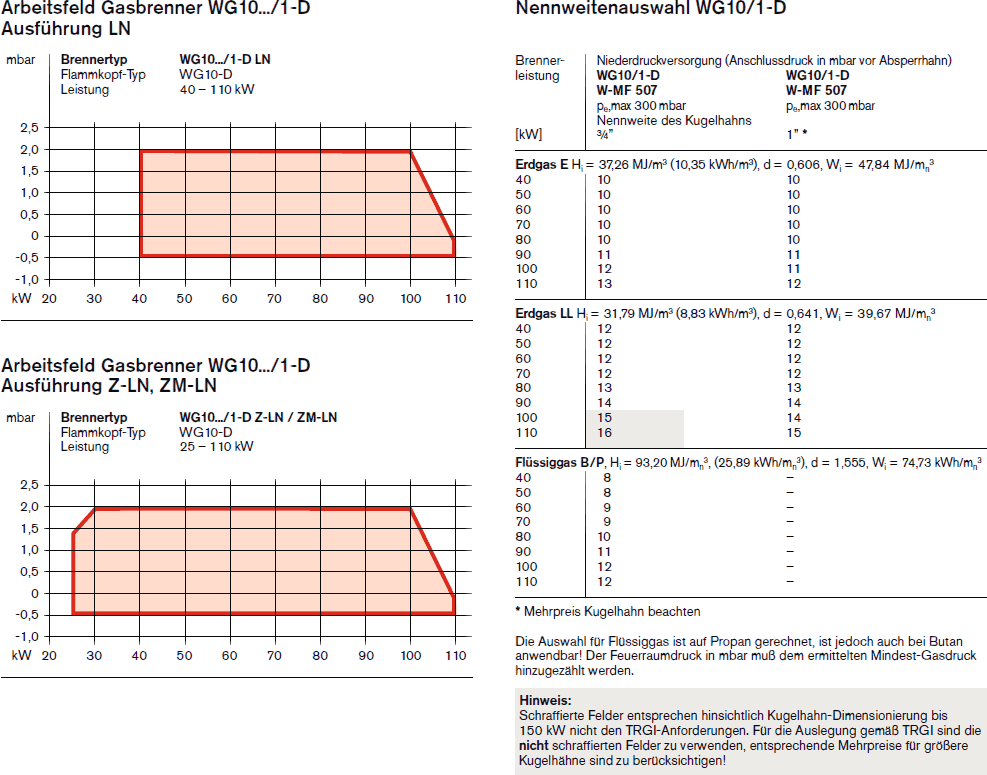

Ausführung ZM-LN (Low-Nox), Leistungsbereich 25-110 kW. Vollelektronische Steuerungs- und Diagnosetechnik, gleitend-zweistufige oder modulierende Betriebsweise. Geeignet für Flüssiggas B/P.

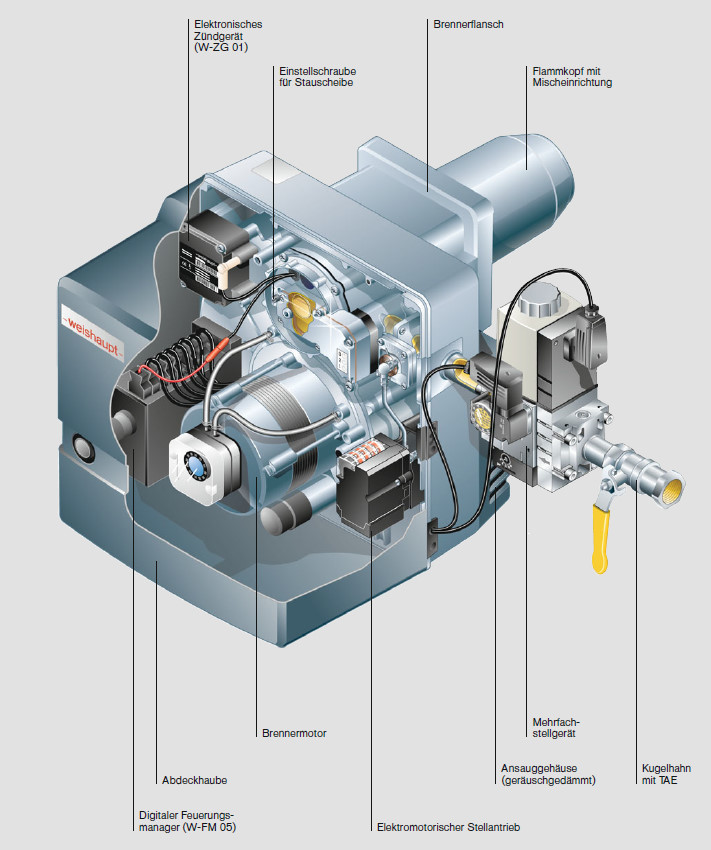

Bestehend aus folgenden Hauptteilen:

• Spezielle Mischeinrichtung für niedrige Emissionswerte durch eine interne Rauchgasrezirkulation.
• Mikroprozessorgesteuerter Feuerungsmanager mit integrierter Dichtheitskontrolle und LCD-Display sowie e-BUS-Anschluss und Störausgang.
• Aufzeichnung der Störmeldungen.
• Verbrauchsmengenzähler (gegen Mehrpreis) auf Display aufschaltbar.
• Anzeige der Betriebsstunden und der Brennerstarts.
• Brennereinstellung erfolgt über Bedieneinheit mit Display.
• Querliegendes Verbrennungsluftgebläse.
• Geräuschgedämmtes Ansauggehäuse.
• Elektronische Gas-Luft-Verbundregelung mit getrennten Schrittmotorantrieben.
• Verdrahtung der Einzelaggregate mit codierten Steckern.

Gasarmaturen bestehend aus:

• Kugelhahn R 3/4 mit integrierter thermischer Absperreinrichtung,
• Mehrfachstellgerät Typ 507 mit 2 Ventilen Klasse A.
• Integrierter Gasdruckregler,
• Gasfilter und Gasdruckwächter.
• Anschlussfertig mit Stecker.

Sonderzubehör:

Das unten aufgeführte Sonderzubehör wird werksseitig vormontiert und ist bei der Bestellung des Brenners optional mitzubestellen.

Zur Bestimmung der passenden Brennerausführung werden folgende Angaben benötigt:
Kessel, Fabrikat, Typ, Baujahr, Leistung, Gasfließdruck
Die Angaben können vom Typenschild des Kessels abgelesen werden.

Der Brenner muss durch eine Fachkraft montiert und einreguliert werden.
