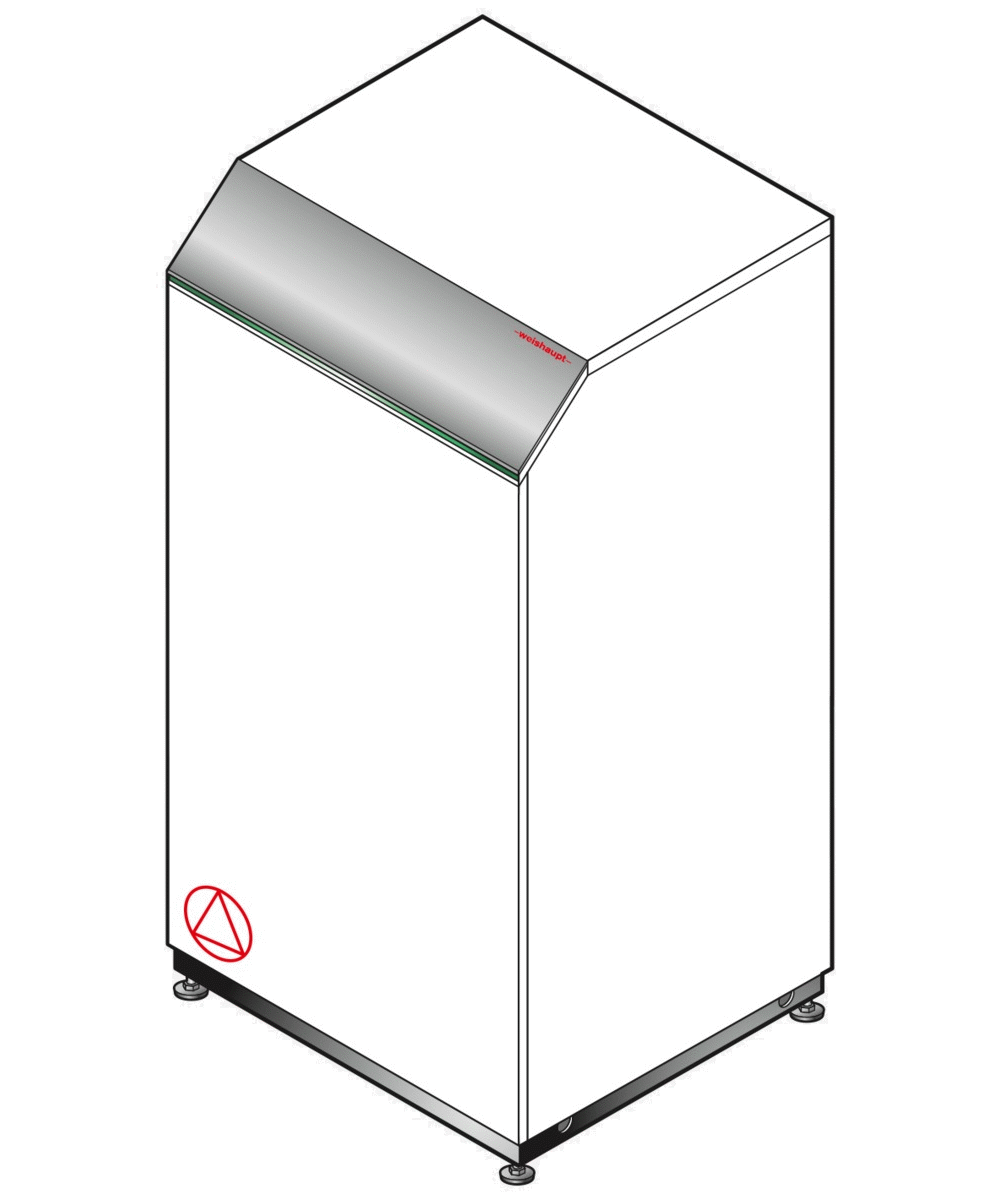

Weishaupt Thermo Condens WTC-GB 15-B W

Produkt-ID-Nr.: CE 0085 CR 0407

Bodenstehender Gas-Brennwertkessel Ausführung W: mit integrierter Pumpe und Warmwasser-Umschaltventil

Produkt Highlights:

• Großer Modulationsbereich 1,9 bis 15,1 kW
• Mit Hocheffizienz-Hybridpumpe
• Integrierte Internet-Schnittstelle
• Normnutzungsgrad > 110 %
• Elektronische Verbrennungsregelung (Scot)
• Verbrauchskontrolle durch integrierten Wärmemengenzähler

Zugelassen für Erdgas E, LL und Flüssiggas P/B. Im Erdgasbetrieb ist auch die Beimischung von bis zu 20 Volumenprozent Wasserstoff möglich.

• Für raumluftabhängigen und -unabhängigen Betrieb.
• Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss.
• Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade.
• Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.

Geräuscharmer modulierender Premix-Flächenbrenner für niedrige CO- und NOx-Emissionen.

Die elektronische Verbrennungsregelung System Scot sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen und bietet zusätzliche Vorteile:

• Einfache Inbetriebnahme
• Ausregelung von Gas-Qualitäts- und Druckschwankungen
• Automatische Erkennung verschiedener Erdgasarten
• Einfache Umstellung auf Flüssiggas ohne Umbauteile
• vorbereitet für den Einbau eines Gas Druckwächters (Zubehör)
• Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre)

Weitere integrierte Komponenten:

• drehzahlgeregelter Hocheffizienz- Hybrid-Pumpe, die sowohl differenzdruckgeregelt, wie auch PWM-gesteuert betrieben werden kann
• am Wärmetauscher angeflanschtes Warmwasserumschaltventil
• analoger Manometer und digitaler Druckaufnehmer
• Luftsammeltopf mit automatischem Entlüfter
• Ultraschall-Volumenstromsensor

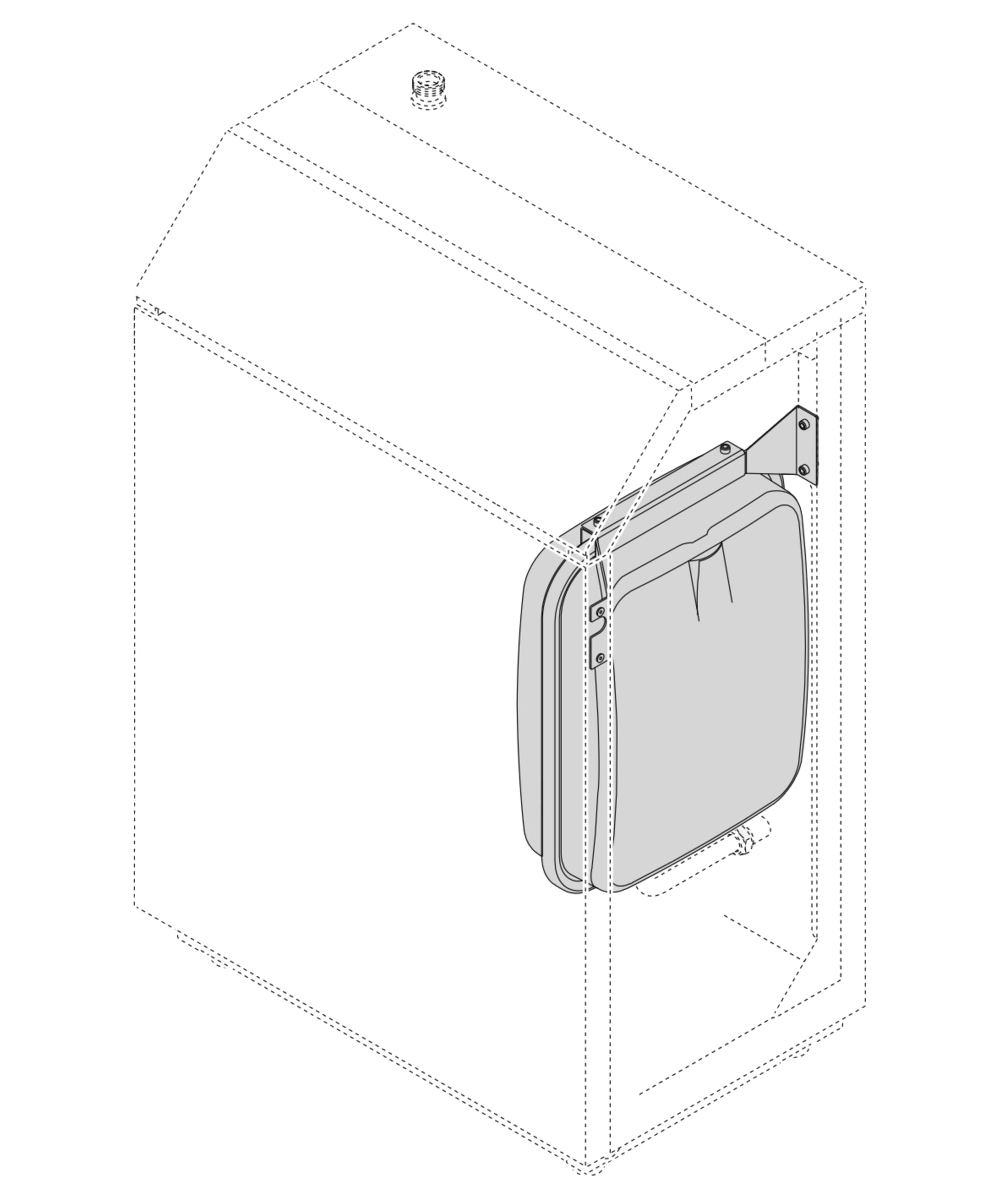

• vorbereitet für den Einbau eines 18 Liter Membranausdehnungsgefäßes (Zubehör)

Zusätzlich kann eine Kondensathebepumpe innerhalb des Kessels platziert werden.

Modulares Regelsystem WEM zur Regelung eines witterungs- und raumtemperaturgeführten Pumpenheizkreises und eines Trinkwasserspeichers.

Systemregler WEM-SG mit:

• intuitiver Menüführung über Symbolik (Icon) und Klartext durch Drehen und Drücken
• Inbetriebnahme-Assistent mit Hydraulikauswahl
• frei belegbares Favoritenmenü
• Grafikfarbdisplay
• Wärmemengenanzeige
• Speicher-Einmalladung (Warmwasser-Push)
• Antilegionellenfunktion
• integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal.

Über das WEM-Portal kann nach Entrichtung einer Nutzungsgebühr per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)

• Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung oder Warmwasser-Zirkulation), eines externen Gasventils oder als Stör- oder Betriebsmeldeausgang nutzbar.
• Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
• Temperatur- und Volumenstromregelung einer hydraulischen Weiche / Systemtrennung zur Vermeidung von Rücklaufanhebung.
• Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
• Grundregelung durch ein Einsteckmodul (Zubehör) erweiterbar um zwei Schaltausgänge, PWM-Ausgang, zwei Fühlereingänge, 0-10 Volt-Eingang zur Kesselführung über externe Wärmeanforderung
• CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten

Das System kann auf bis zu 12 Brennwertsysteme, 24 Erweiterungsmodule Heizkreis oder Warmwasser mit jeweils bis zu drei Raumfühlern erweitert werden.

Anforderungen an die Heizwasserqualität nach VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.

Technische Daten:

Feuerungswärmeleistung: 2,0 - 14,0 kW
Nennleistung modulierend (Tv/Tr 50/30°C): 2,1 - 15,1 kW
Nennleistung modulierend (Tv/Tr 80/60°C): 1,9 - 13,7 kW

Kesselwirkungsgrad nach EN 15502-1:2015, (direkte Methode) in Prozent:
eta_100 (eta_4): Hi 98,2 (Hs 88,4)
eta_30 (eta_1): Hi 110,4 (Hs 99,4)

Zulässiger Betriebsdruck: 3 bar

Gewicht: 71 kg
Geräteabmessungen Breite / Höhe / Tiefe in mm: 680 / 1010 / 420
Zuluft-/Abgas-Anschluss: DN 125/80

Energieeffizienzkennzeichnung:
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz: A
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 94 %
Wärmenennleistung: 13 kW
Schallleistungspegel Lwa: 41 dB
