Gas-Brennwertkessel WTC-GB 80-A H-O

Produkt-ID-Nr.: CE 0085 DM 0198

• Großer Modulationsbereich 13,4 bis 80 kW
• Elektronische Verbrennungsregelung (Scot)
• Geringer Druckverlust erlaubt einfache Hydrauliken
• Große Reinigungsöffnungen
• Integrierte Internet-Schnittstelle
• Verbrauchskontrolle durch integrierten Wärmemengenzähler

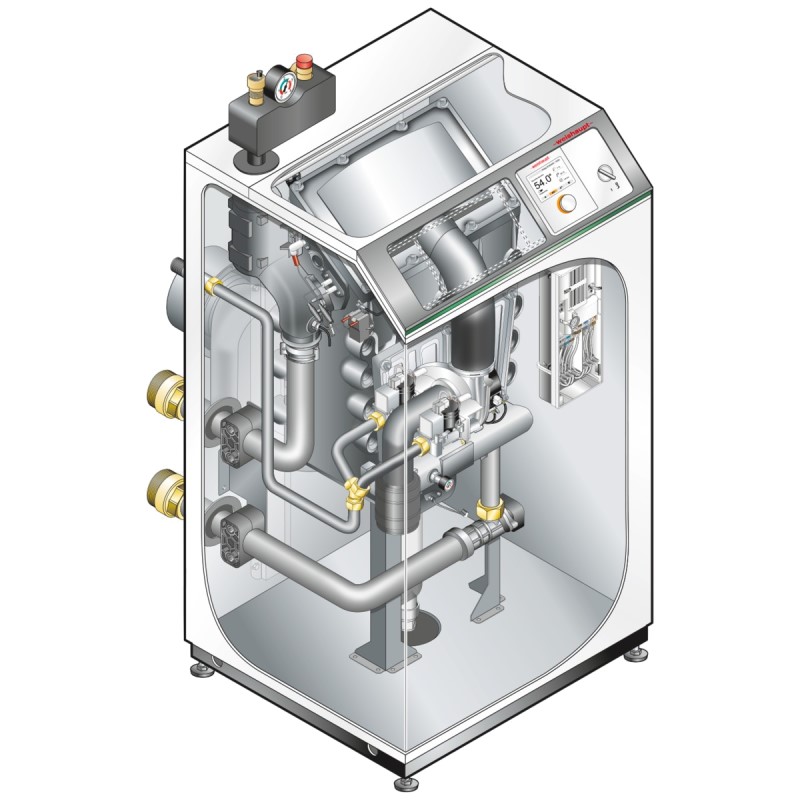

Bodenstehendes Gas-Brennwertgerät für geschlossene Heizungsanlagen nach EN 12828. Zugelassen für Erdgas E, LL und Flüssiggas P, für raumluftabhängigen und -unabhängigen Betrieb. Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss. Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade. Der Betrieb ohne Mindestumlaufwassermenge in Verbindung mit einem niedrigen Druckverlust erlaubt den Betrieb ohne hydraulische Weiche. Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.

Weishaupt Gasbrennwertsysteme sind für einen Wasserstoffanteil im Erdgas von bis zu 20 Volumenprozent durch den DVGW zertifiziert.

Weitere Komponenten:
- analoger Manometer und digitaler Druckaufnehmer
- Luftsammeltopf mit automatischem Entlüfter
- Ultraschall-Volumenstromsensor

Geräuscharmer modulierender Premix-Flächenbrenner für niedrige CO- und NOx-Emissionen. Die elektronische Verbrennungsregelung System Scot sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen und bietet zusätzliche Vorteile:
- Einfache Inbetriebnahme
- Ausregelung von Gas-Qualitäts- und Druckschwankungen
- Automatische Erkennung verschiedener Erdgasarten
- Einfache Umstellung auf Flüssiggas ohne Umbauteile

Modulares Regelsystem WEM zur Regelung eines witterungs- und raumtemperaturgeführten Pumpenheizkreises und eines Trinkwasserspeichers.

Systemregler WEM-SG mit

• intuitiver Menüführung über Symbolik (Icon) und Klartext durch Drehen und Drücken

• Inbetriebnahme-Assistent mit Hydraulikauswahl

• frei belegbares Favoritenmenü
• Grafikfarbdisplay
• Wärmemengenanzeige
• Speicher-Einmalladung (Warmwasser-Push)
• Antilegionellenfunktion
• integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal. Über das WEM-Portal kann nach Entrichtung einer Nutzungsgebühr per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)
• Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, oder Warmwasser-Zirkulation), eines externen Gasventils oder als Stör- oder Betriebsmeldeausgang nutzbar.
• Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
• Temperatur- und Volumenstromregelung einer hydraulischen Weiche / Systemtrennung zur Vermeidung von Rücklaufanhebung.
• Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
• Grundregelung durch ein Einsteckmodul (Zubehör) erweiterbar um zwei Schaltausgänge, PWM-Ausgang, zwei Fühlereingänge, 0-10 Volt-Eingang zur Kesselführung über externe Wärmeanforderung
• CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten. Das System kann auf bis zu 12 Brennwertgeräte, 24 Erweiterungsmodule Heizkreis oder Warmwasser mit jeweils bis zu 3 Raumfühlern erweitert werden.

Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.

Technische Daten:

Feuerungswärmeleistung: 13,4 - 77 kW
Nennleistung modulierend (Tv/Tr 50/30 Grad C) 14,4 - 80 kW
Nennleistung modulierend (Tv/Tr 80/60 Grad C) 13,1 - 75 kW
Kesselwirkungsgrad (Hi) Eta_100 bei 80/60 Grad C: 99,6 % (89,6 % Hs)
Kesselwirkungsgrad (Hi) Eta_30 bei 30 Grad C Rücklauftemperatur: 109,9 % (98,9 % Hs)
max. zulässiger Betriebsdruck: 6 bar
Gewicht: 133 kg
Max. Volumenstrom: 6900 l/h
Geräteabmessungen Breite / Höhe / Tiefe in mm: 680 / 1249 / 500
Zuluft-/Abgas-Anschluss: DN 160/110

Energieeffizienzkennzeichnung:
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 94 %
Wärmenennleistung: 75 kW
Schallleistungspegel Lwa: 54 dB
