Beschreibung

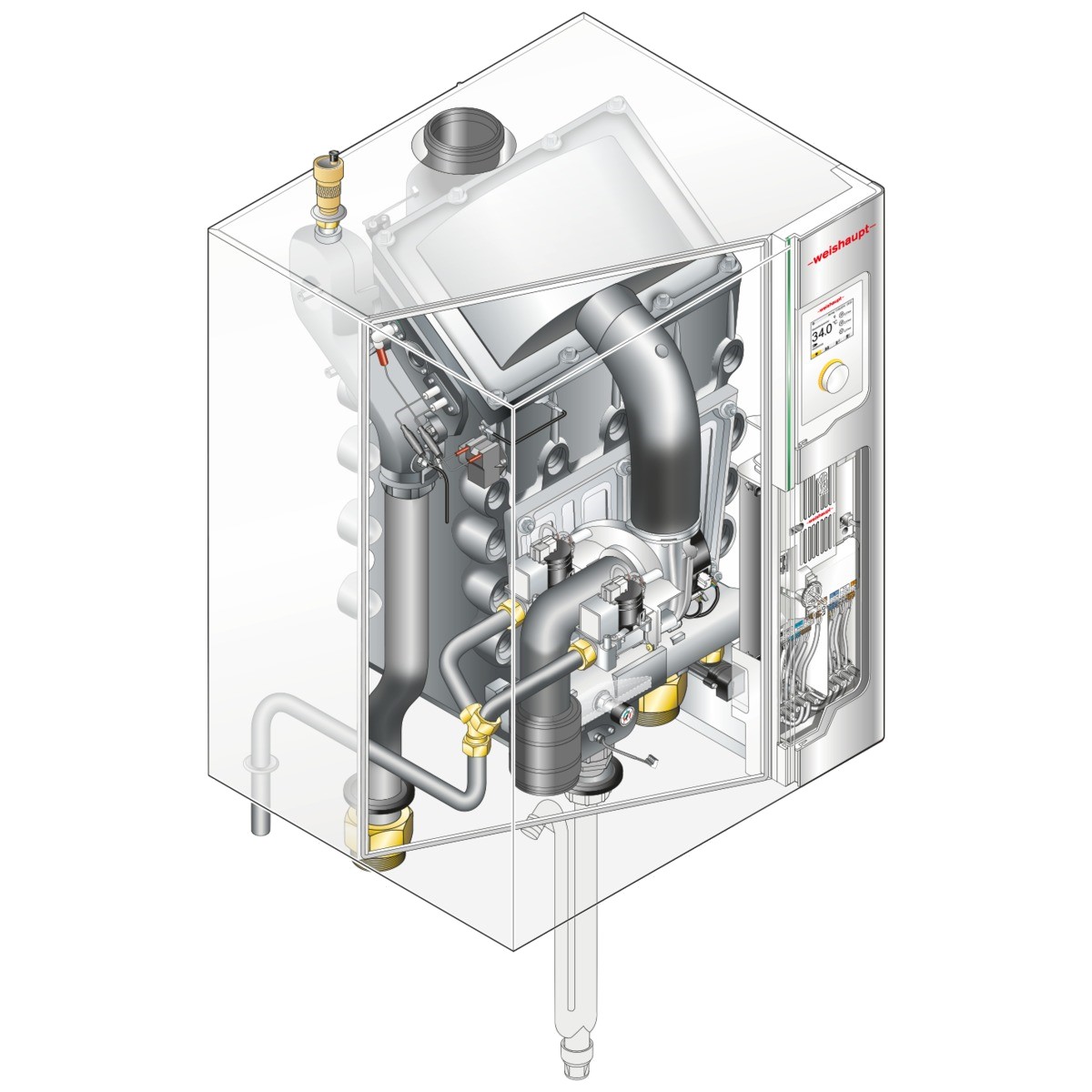

Weishaupt Thermo Condens WTC-GW 80-A Ausführung H-O
Produkt-ID-Nr.: CE 0085 DL 0306
Wandhängendes Gas-Brennwertgerät ohne Kesselpumpe zur Energieversorgung eines Heizungssystems über externe Heizkreispumpen sowie zur Trinkwassererwärmung über externe Speicherladepumpe.
Einsatzgebiet: Anlagensanierungen in denen externe Pumpen bzw. Umschaltventile bereits vorhanden sind.
- Großer Modulationsbereich 13,4 bis 80 kW
- Elektronische Verbrennungsregelung (Scot)
- Geringer Druckverlust erlaubt einfache Hydrauliken
- Große Reinigungsöffnungen
- Integrierte Internet-Schnittstelle
- Verbrauchskontrolle durch integrierten Wärmemengenzähler
Weishaupt Gasbrennwertsysteme sind für einen Wasserstoffanteil im Erdgas von bis zu 20 Volumenprozent durch den DVGW zertifiziert. Die DVGW-Prüfstelle hat darüber hinaus die Eignung und den sicheren Betrieb für einen Wasserstoffanteil bis 30 Volumenprozent im Erdgas bestätigt.
Produktvorteile:
- Einfache Inbetriebnahme
- Ausregelung von Gas-Qualitäts- und Druckschwankungen
- Automatische Erkennung verschiedener Erdgasarten
- Einfache Umstellung auf Flüssiggas ohne Umbauteile
- Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre)
Eigenschaften:
- Für raumluftabhängigen und raumluftunabhängigen Betrieb.
- Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss.
- Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade.
- Geräuschreduzierter modulierender Premix Flächenbrenner für niedrige CO- und NOx-Emissionen.
- Die elektronische Verbrennungsregelung System Scot sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen.
- Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.
- Angebauter Luftsammeltopf mit automatischem Entlüfter, integriertes Manometer.
- Digitaler Druckaufnehmer und Ultraschall-Volumenstromsensor.
- Einfache Reinigung des Gerätesiphons durch abschraubbare Siphontasse.
- Der Betrieb ohne Mindestumlaufwassermenge in Verbindung mit einem niedrigen Druckverlust erlaubt den Betrieb ohne hydraulische Weiche.
- Nivellierbare und seitlich verschiebbare Wandaufhängung.
Modulares Regelsystem WEM zur Regelung eines witterungs- und raumtemperaturgeführten Pumpenheizkreises und eines Trinkwasserspeichers.
Serienmäßige Ausstattung:
- Systemregler WEM-SG mit intuitiver Menüführung über Symbolik (Icon) und Klartext durch Drehen und Drücken
- Inbetriebnahme-Assistent mit Hydraulikauswahl
- frei belegbares Favoritenmenü
- Grafikfarbdisplay
- Wärmemengenanzeige
- Speicher-Einmalladung (Warmwasser-Push)
- Antilegionellenfunktion
- integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal.
Über das WEM-Portal kann per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen,etc.)
- Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, oder Warmwasser-Zirkulation), eines externen Gasventils oder als Störoder Betriebsmeldeausgang nutzbar.
- Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
- Temperatur- und Volumenstromregelung einer hydraulischen Weiche / Systemtrennung zur Vermeidung von Rücklaufanhebung.
- Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
- Grundregelung durch ein Einsteckmodul (Zubehör) erweiterbar um zwei Schaltausgänge, PWM-Ausgang, zwei Fühlereingänge, 0-10 Volt-Eingang zur Kesselführung über externe Wärmeanforderung.
- CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten.
Das System kann auf bis zu 12 Brennwertgeräte, 24 Erweiterungsmodule Heizkreis oder Warmwasser mit jeweils bis zu 3 Raumfühlern erweitert werden.
Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.
Technische Daten:
Feuerungswärmeleistung: 13,4 - 77 kW
Nennleistung modulierend (Tv/Tr 50/30ºC) 14,4 - 80 kW
Nennleistung modulierend (Tv/Tr 80/60ºC) 13,1 - 75 kW
Kesselwirkungsgrad (Hi) Eta_100 nach DIN EN 15502-1:2015 bei 80/60 Grad C Kesseltemperatur: 99,6 % (89,6 % Hs)
Kesselwirkungsgrad (Hi) Eta_30 nach DIN EN 15502-1:2015 bei 30 Grad C Rücklauftemperatur: 109,9 % (98,9 % Hs)
Zulässiger Betriebsdruck: 6 bar
Max. Volumenstrom: 6900 l/h
Gewicht: 95 kg
Geräteabmessungen Breite / Höhe / Tiefe in mm: 640 / 792 / 618
Zuluft-/Abgas-Anschluss: DN 160/110
Energieeffizienzkennzeichnung:
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 94 %
Wärmenennleistung: 75 kW
Schallleistungspegel Lwa: 53 dB
Merkmale
Energieeffizienz Raumheizung | 94 % |
Nenn-Wärmeleistung | 75 KW |
Schallpegel | 53 dB |
Abgas-/Zuluftanschluss | 110/160 mm |
Hersteller
Hersteller
Max
Weishaupt SE
Max-Weishaupt-Straße 14
88477 Schwendi
Deutschland
Telefon: +49 7353 83-0
Telefax: +49 7353 83-358
E-Mail: info@weishaupt.de
Website: www.weishaupt.de
Zubehöre
Gas-Durchgangshahn Rp 3/4 I x 22 mm
Art.-Nr. | 48000007362 |
Anschlussgruppe WHI con 40 #1
Art.-Nr. | 48100004012 |

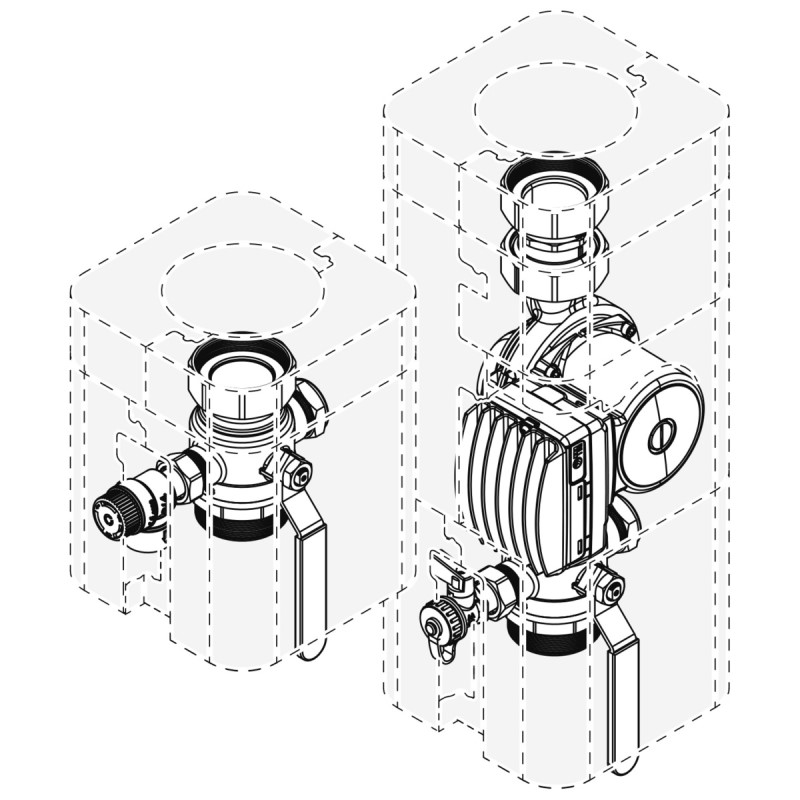

Anschlussgruppe WHI con-pump 40-12,5 #1
Art.-Nr. | 48100004022 |
Schwerkraftbremse-Set DN40 G2
Art.-Nr. | 48100004062 |
Pumpengruppe WHI pump 40-12,5 #1 (Einstrang)
Art.-Nr. | 48100004032 |
Raumgerät-Set WEM-RG2 2.4
Art.-Nr. | 48300000432 |
Raumgerät-Set WEM-RG1 2.1
Art.-Nr. | 48300000362 |
Außenfühler NTC 2k für WWP/WTC-WEM
Art.-Nr. | 50900000822 |
Sammelsiphon WTC WWP
Art.-Nr. | 48000007902 |
Kondensat-Hebeeinrichtung VCMA 20S
Art.-Nr. | 40011050112 |
Sicherheitsventil 4 bar mit Überwurfmutter G3/4 und Flachdichtung
Art.-Nr. | 48100004072 |
Neutralisationseinheit 60 kW
Art.-Nr. | 48100001352 |
