Weishaupt Thermo Condens Kompakt Typ WTC-GB 15-B, Ausf. K-100l

Produkt-ID-Nr.: CE 0085 CR 0407

Gerät von Weishaupt empfohlen bei sehr hartem Wasser.

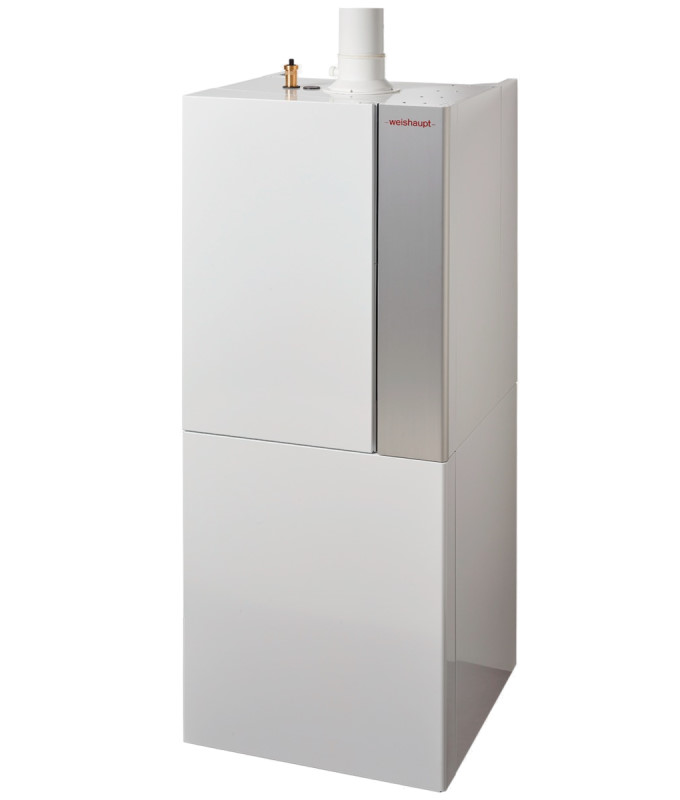

• Bodenstehender Gas-Brennwertkessel WTC-GB 15-B

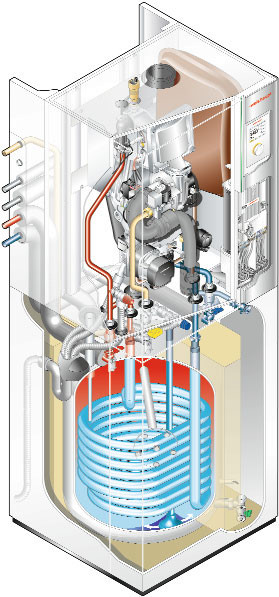

• Trinkwassererwärmung über integrierten Speicher 100 Liter, WAS 100 Bloc-P mit Rohrwendelwärmetauscher.
• Mit integrierter drehzahlgeregelter Hocheffizienz-Hybrid-Pumpe, Warmwasserumschaltventil und Membranausdehnungsgefäß 18 Liter.
• Absperreinrichtungen für Gas und Heizung sind bereits integriert.
• Für geschlossene Heizungsanlagen nach EN 12828. Betrieb ohne Mindestumlaufwassermenge.
• Zugelassen für Gasarten E, LL und B/P, für raumluftabhängigen und -unabhängigen Betrieb.
• Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss.
• Großzügig dimensionierte Wärmetauscherflächen gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade.
• Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.

Weitere Komponenten:

• Analoger Manometer und digitaler Druckaufnehmer.
• Luftsammeltopf mit automatischem Entlüfter.
• Ultraschall-Volumenstromsensor.

Geräuschreduzierter modulierender Premix-Flächenbrenner für niedrige CO- und NOx-Emissionen, Modulationsbereich ca. 1:7. Die elektronische Verbrennungsregelung System Scot sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen und bietet zusätzliche Vorteile:

• Einfache Inbetriebnahme
• Ausregelung von Gas-Qualitäts- und Druckschwankungen
• Automatische Erkennung verschiedener Erdgasarten
• Keine Umbauteile bei Flüssiggasumstellung erforderlich

Modulares Regelsystem WEM zur Regelung der kesselinternen Vorgänge und Komponenten sowie eines Pumpenheizkreises und eines Trinkwasserspeichers.

Serienmäßige Ausstattung:

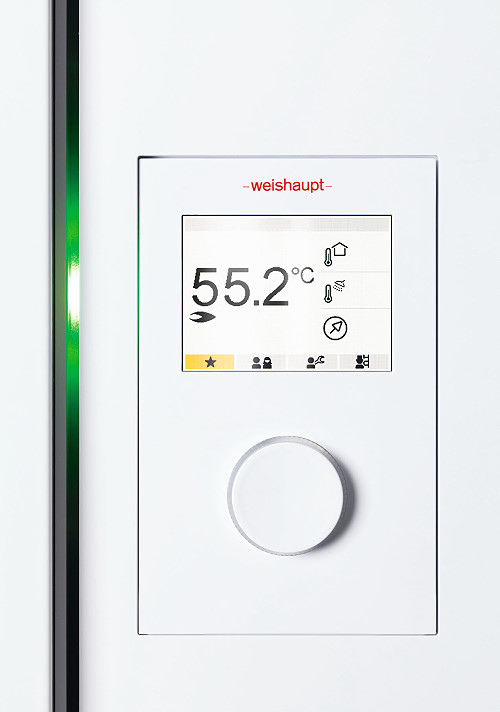

• Systemregler WEM-SG mit witterungs- und raumtemperaturgeführter Kesseltemperaturregelung
• Intuitiv bedienbare Menüführung über Symbolik (Icon) und Klartext (15 Sprachen) über Drehen und Drücken
• Inbetriebnahme-Assistent mit Hydraulikauswahl
• Frei belegbares Favoritenmenü - Grafikfarbdisplay
• 3 verschiedene Heizniveaus - 3 vordefinierte/änderbare Zeitprogramme
• Verbrauchsanzeige getrennt für Heizung und Warmwasser
• Solarertragsstatistik (in Verbindung mit WEM-EM-Sol)
• Speicher-Einmalladung (Warmwasser-Push) - Antilegionellenfunktion
• Integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal. Über das WEM-Portal kann per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)
• Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, oder Warmwasser-Zirkulation), eines externen Gasventils, oder als Stör- oder Betriebsmeldeausgang nutzbar.
• Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
• Temperatur- und Volumenstromregelung einer hydraulischen Weiche zur Vermeidung von Rücklaufanhebung.
• Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
• Grundregelung durch ein Einsteck-Modul (Zubehör) erweiterbar um zwei Schaltausgänge, zwei Fühler, ein 0-10 Volt Signaleingang zur Kesselführung über externe Wärmeanforderung.
• CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten wie Raumregelgerät RG1 und RG2, Raumfühler RF, Heizkreismodul WEM-EM-HK, Solarregler WEM-EM-Sol.

Das System kann bis auf 24 Mischerheizkreise mit jeweils bis zu 3 Raumfühlern erweitert werden.

Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.

---

Technische Daten:

Feuerungswärmeleistung:                   2,0 - 14,0 kW
Nennleistung modulierend (Tv/Tr 50/30*C): 2,1 - 15,1 kW
Nennleistung modulierend (Tv/Tr 80/60*C): 1,9 - 13,7 kW
Kesselwirkungsgrad bei 100 %:                   98,2 %
Kesselwirkungsgrad bei 30 %:                   110,4 %
Zulässiger Betriebsdruck:                          3 bar
Gesamtgewicht Gerät und Speicher:                139 kg

Zur einfacheren Einbringung wird das Kompaktgerät in zwei Teilen (Gerät/Speicher) geliefert.

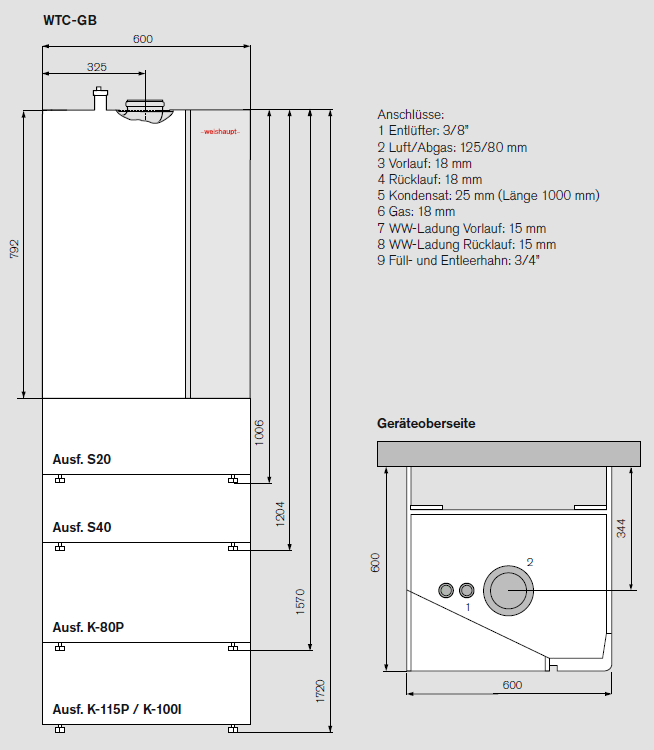

Geräteabmessungen Breite/Höhe/Tiefe: 600 / 1722 / 600 mm
Zuluft-/Abgas-Anschluss:                       DN 125/80

Technische Daten Speicher:
Max. Betriebstemperatur Trinkwasser:              95 ºC
Max. Betriebstemperatur Heizwasser:              110 ºC
Max. Betriebsdruck für Trink- und Heizwasser:      10 bar
Heizwasserinhalt:                                 9,6 Liter
Heizfläche:                                       1,1 qm

Folgende Angaben bei 60 ºC Vorlauftemperatur, 45 ºC Speichertemperatur und Heizwasservolumenstrom 1 cbm/h:

Dauerleistung:                                  14,1  kW
Leistungskennzahl                                NL: 1,0

Energieeffizienzkennzeichnung:
Lastprofil:                                                            XL
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz:        A
Klasse für die Warmwasserbereitungs-Energieeffizienz:                   A
Wärmenennleistung:                                                     13 kW
Jährlicher Energieverbrauch als Endenergie (Raumheizung):            7362 kWh

Jährlicher Stromverbrauch als Endenergie für Warmwasserbereitung:      31 kWh
Jährlicher Brennstoffverbrauch als Endenergie für Warmwasserbereitung: 19 GJ / 5389 kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz:                      94 %
Warmwasserbereitungs-Energieeffizienz:                                 81 %

Schallleistungspegel Lwa:                                              46 dB
