Gasbrenner WG10N/1-D LN und WG10F/1-D LN

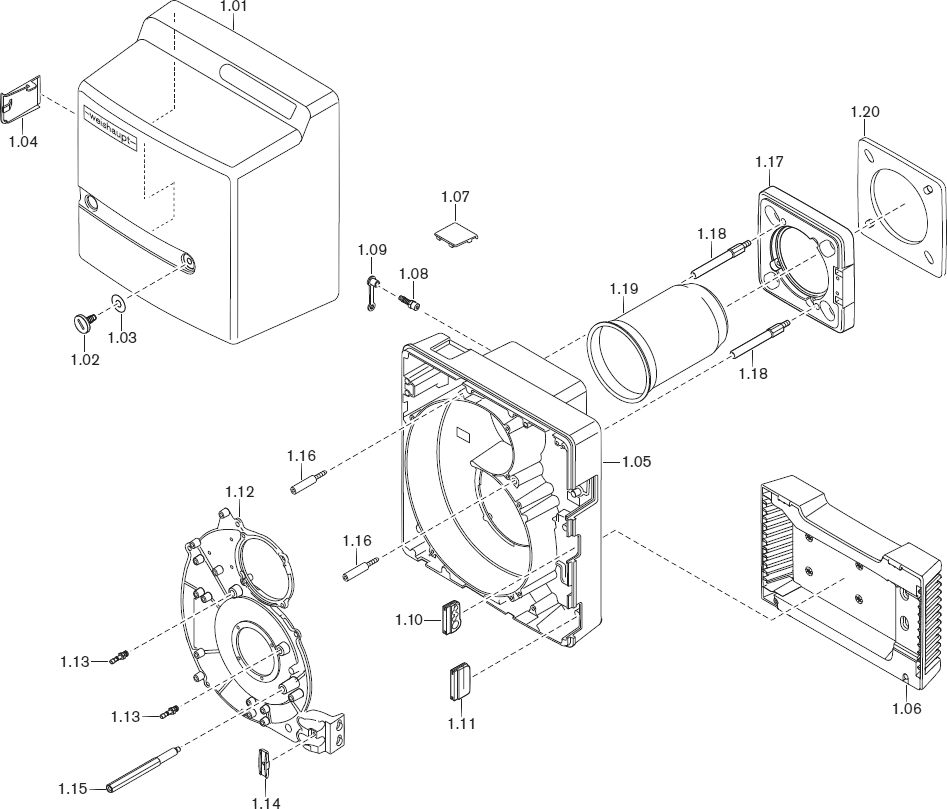

Pos.	Bezeichnung	Bestell-Nr.
1,01	Abdeckhaube komplett	241 110 01 112
1,02	Schraube M8 x 15	142 013 01 157
1,03	Scheibe 7 x 18	430 016
1,04	Abdeckung für Abdeckhaube	241 210 01 127
1,05	Brennergehäuse	241 110 01 307
1,06	Ansauggehäuse komplett	241 110 01 082
	- Schraube 4 x 30 Torx-Plus	409 325
1,07	Schauglas an Zeitzählerabdeckung	241 210 01 197
1,08	Einschraubstutzen R1/8 GES6	453 017
1,09	Schutzkappe DN 6 SELF 50/2 CF	232 300 01 047
1,10	Tülle für Anschlusskabel	241 200 01 247
1,11	Tülle Ölschlauchdurchführung	241 400 01 177
1,12	Gehäusedeckel	241 110 01 317
1,13	Einschraubstutzen R1/8 GES4	453 004
1,14	Halter für Kabel	241 400 01 367
1,15	Stehbolzen Abdeckhaube	241 210 01 207
1,16	Schraube M6 Brennergehäuse	241 110 01 297
1,17	Brennerflansch	241 110 01 057
	- Schraube M8 x 30 DIN 912	402 517
	- Scheibe 8,4 DIN 433	430 504
1,18	Stehbolzen für Brennerflansch	241 050 01 187
1,19	Flammrohr WG10/1-D
	- Standard	232 110 14 122
	- 100 mm verlängert *	230 110 14 132
	- 200 mm verlängert *	230 110 14 142
	- 300 mm verlängert *	230 110 14 152
1,20	Flanschdichtung	241 110 01 107

* Nur in Verbindung mit Flammkopfverlängerung.

---

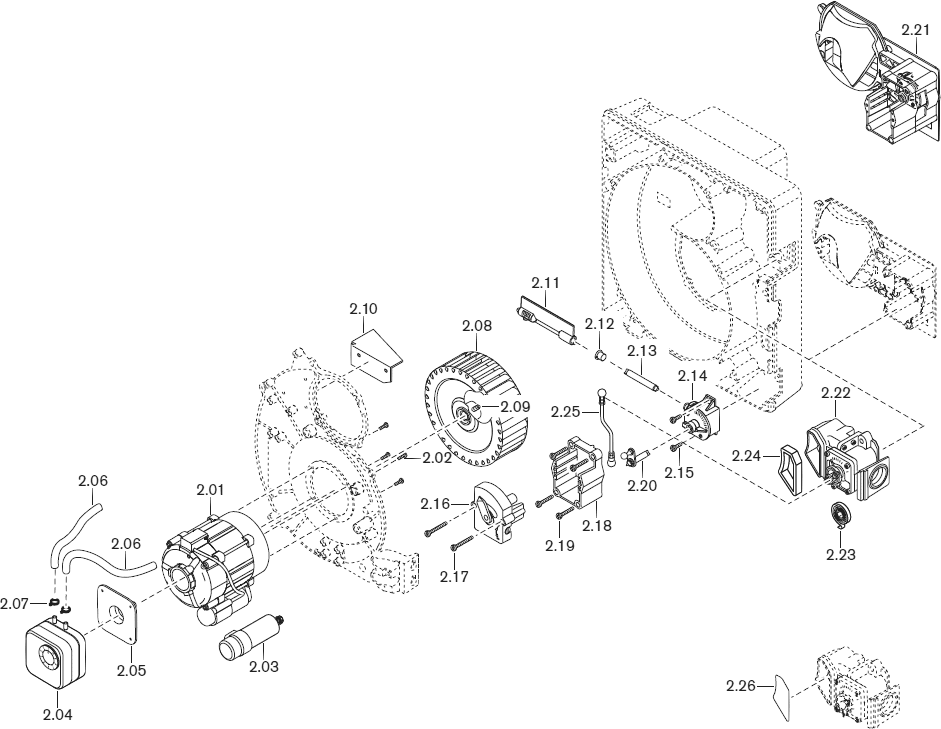

Pos.	Bezeichnung	Bestell-Nr.
2,01	Motor ECK03/H-2/1, 230 V / 50Hz 160 °C	652 113
2,02	Schraube M4 x 10 mm	409 323
2,03	Kondensator MKP 3/420	713 472
2,04	Druckwächter LGW 10 A2 1 - 10 mbar	691 370
2,05	Anbauflansch für LGW	605 243
2,06	Schlauch 4,0 x 1,75 190 mm	232 050 24 057
2,07	Schlauchklemme 7,5	790 218
2,08	Gebläserad TLR 157 x 47-L S1 50Hz	241 110 08 042
2,09	Gewindestift M6 x 8 mit Ringschneide (Tuflok)	420 549
2,10	Luftleitblech	232 110 01 017
2,11	Luftklappe komplett	241 110 02 102
2,12	Lager für Luftklappenwelle	241 110 02 107
2,13	Welle Luftklappe - Winkelgetriebe	241 210 02 057
2,14	Winkelgetriebe	241 110 02 062
2,15	Schraube 4 x 12 Torx-Plus Remform	409 320
2,16	Handverstellung	241 050 02 022
2,17	Schraube 4 x 30 Torx-Plus Delta PT	409 325
2,18	Rahmen für Stellantrieb	241 210 02 037
2,19	Schraube 4 x 30 Torx-Plus Delta PT	409 325
2,20	Hebel komplett	232 210 02 012
2,21	Luftregler W10D-Z Feder 2	241 110 02 092
2,22	Gasdrossel
	- Erdgas	232 110 25 010
	- Flüssiggas	233 110 25 010
2,23	Drehfeder 2	241 400 02 167
2,24	Dichtung Verbindungskanal	232 110 25 087
2,25	Gewindestange komplett	232 110 25 012
2,26	Steckscheibe Dichtheitsprüfung	232 210 26 172

---

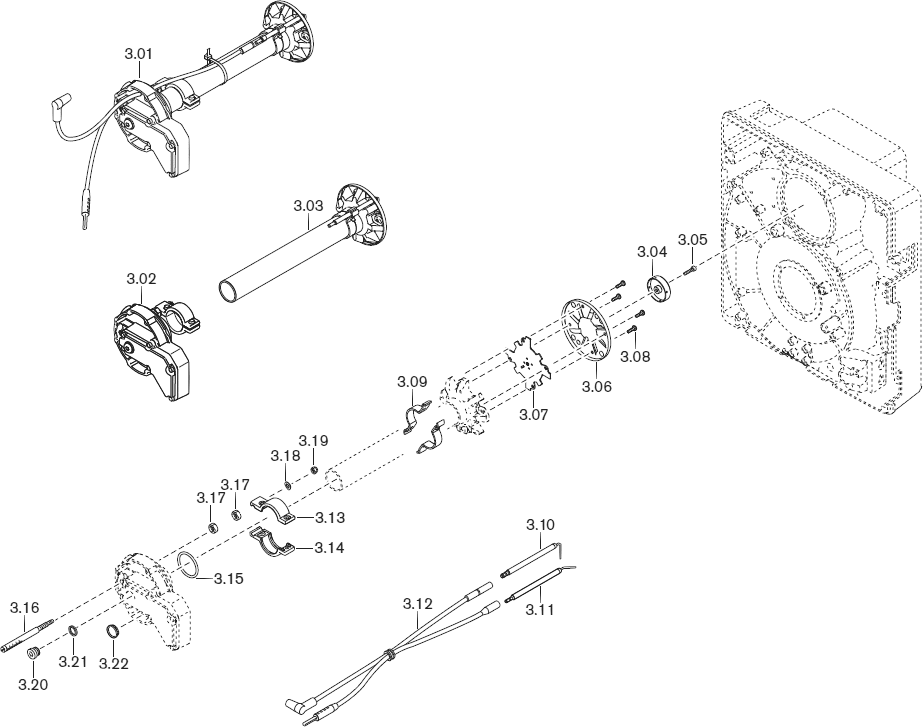

Pos.	Bezeichnung	Bestell-Nr.
3,01	Mischgehäuse WG10N/... komplett (Erdgas)
	- Standard	232 110 14 052
	- 100 mm verlängert *	230 110 14 012
	- 200 mm verlängert *	230 110 14 032
	- 300 mm verlängert *	230 110 14 052
	Mischgehäuse WG10F/... komplett (Flüssiggas)
	- Standard	233 110 14 012
	- 100 mm verlängert*	230 110 14 072
	- 200 mm verlängert*	230 110 14 092
	- 300 mm verlängert*	230 110 14 112
3,02	Verschlussgehäuse komplett	232 110 14 022
3,03	Mischrohr WG10N/... komplett (Erdgas)
	Ø Innen 29 mm
	- Standard	232 110 14 082
	- 100 mm verlängert *	230 110 14 022
	- 200 mm verlängert *	230 110 14 042
	- 300 mm verlängert *	230 110 14 062
	Mischrohr WG10F/... komplett (Flüssiggas)
	Ø Innen 12 mm
	- Standard	233 110 14 022
	- 100 mm verlängert *	230 110 14 082
	- 200 mm verlängert *	230 110 14 102
	- 300 mm verlängert *	230 110 14 122
3,04	Düsentopf	232 200 14 467
3,05	Schraube M4 x 16 Torx-Plus 20IP	409 224
3,06	Stauscheibe 36 x 90	232 200 14 407
3,07	Düseneinsatz	232 110 14 077
3,08	Schraube M4 x 8 Torx-Plus 20IP	409 235
3,09	Bügel für Elektroden	232 200 14 437
3,10	Zündelektrode Isolator 6 x 80	232 200 14 217
3,11	Fühlerelektrode	232 100 14 207
3,12	Zünd- und Fühlerleitung
	- 380 mm (Standard)	232 110 11 032
	- 480 mm (für 100 mm Verlängerung) *	230 110 11 082
	- 600 mm (für 200 mm Verlängerung) *	232 310 11 042
	- 640 mm (für 300 mm Verlängerung) *	230 110 11 102
3,13	Mitnehmer oben	232 200 14 037
3,14	Mitnehmer unten	232 200 14 047
3,15	O-Ring 32 x 3 NBR70 ISO 3601	445 095
3,16	Verstellschraube	232 210 14 047
3,17	Sechskantmutter M8 links DIN 934 -8	411 413
3,18	Federscheibe A5 DIN 137	431 613
3,19	Sechskantmutter M5 DIN 985	411 203
3,20	Schraube G⅛ A DIN 908	409 004
3,21	Dichtring 10 x 13,5 x 1,5 DIN 7603	441 033
3,22	Schauglas	241 400 01 377

* Nur in Verbindung mit Flammkopfverlängerung.

---

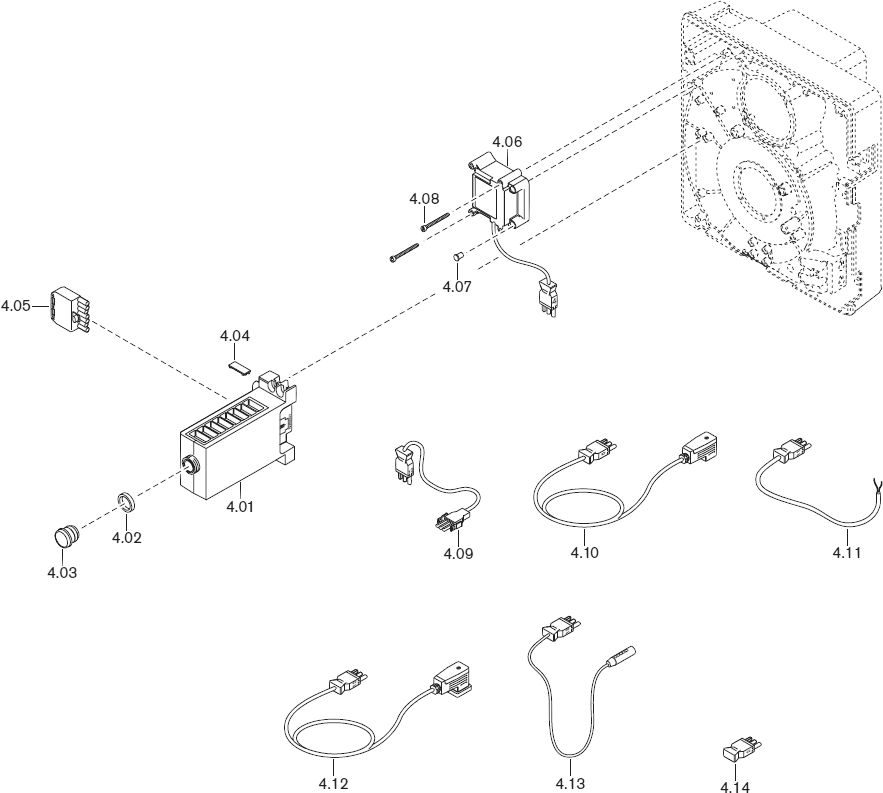

Pos.	Bezeichnung	Bestell-Nr.
4,01	Feuerungsmanager W-FM05 230 V / 50/60 Hz	600 470
	- Feinsicherung T6,3H, IEC 127-2/5	483 011 22 457
4,02	Adapterring 22 x 4 für Verlängerung	600 358
4,03	Entriegelungsknopfverlängerung AGK20.19	600 357
4,04	Abdeckclip AGK63	600 312
4,05	Steckerteil ST18/7	716 549
4,06	Zündgerät Typ W-ZG01V 230 V 100 VA	603 229
4,07	Verschlussstopfen für Zündgerät	603 224
4,08	Schraube M4 x 42 Kombi-Torx-Plus 20IP	409 260
4,09	Steckerkabel Nr.3 Gebläsemotor	241 050 12 062
4,10	Steckerkabel Nr.5 W-MF	232 110 12 052
4,11	Steckerkabel Nr.11 Luftdruckwächter	232 110 12 022
4,12	Steckerkabel Nr.12 Gasdruckwächter	232 050 12 022
4,13	Ionisationskabel Nr.13	232 310 12 012
4,14	Zwischenstecker Nr.2	240 200 12 012

---

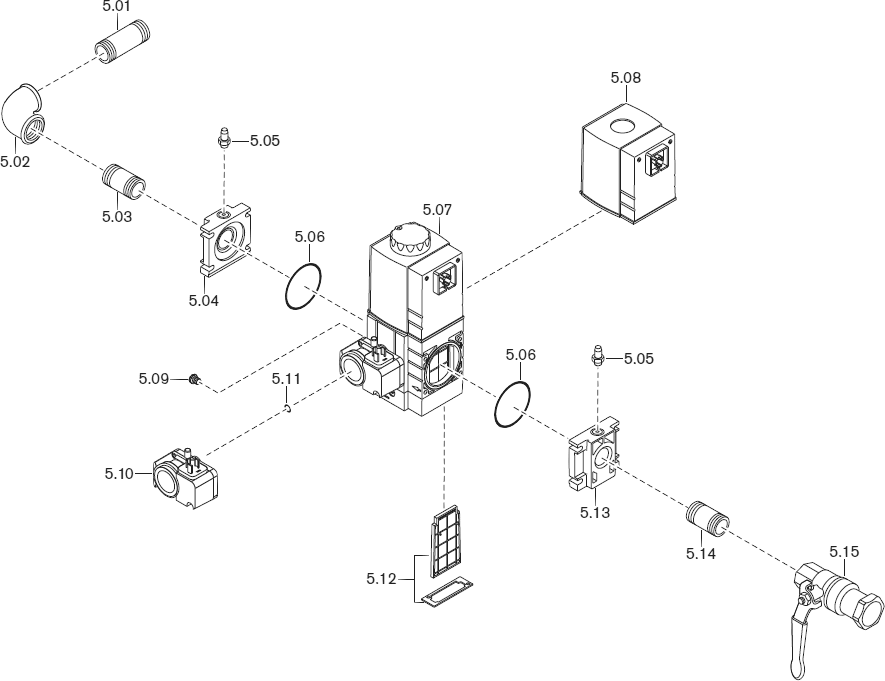

Pos.	Bezeichnung	Bestell-Nr.
5,01	Doppelnippel R¾ x 80	139 000 26 787
5,02	Winkel A1-¾-Zn-A	453 143
5,03	Doppelnippel R¾ x 50	139 000 26 727
5,04	Flansch W-MF 507 Rp¾	605 227
5,05	Druckmessnippel G1/8 A	453 001
5,06	O-Ring 57 x 3 W-MF 507	445 519
5,07	"Mehrfachstellgerät W-MF SLE 507 S22, 230 V mit Gasdruckwächter	605 326
5,08	Magnetspule W-MF 507 Nr. 032P, 230 V	605 255
5,09	Atmungsstopfen mit Filterelement G1/8	605 302
5,10	Druckwächter GW 50 A5/1, 5 ... 50 mbar	691 378
5,11	O-Ring 10,5 x 2,25	445 512
5,12	Filtereinsatz mit Dichtung W-MF 507	605 253
5,13	Flansch W-MF 507
	- Rp¾	605 227
	- Rp1	605 233
5,14	Doppelnippel
	- R¾ x 50	139 000 26 727
	- R1 x 50	139 000 26 177
5,15	Kugelhahn mit TAE
	- 998 N G¾ CE-TAS für Gas PN1	454 596
	- 998 N G1 CE-TAS für Gas PN 1	454 597
	Kugelhahn ohne TAE
	- 984 D Rp¾ PN 40/MOP5	454 660
	- 984 D Rp1 PN 40/MOP5	454 661
