Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät)

Ersatzteile (spare parts)

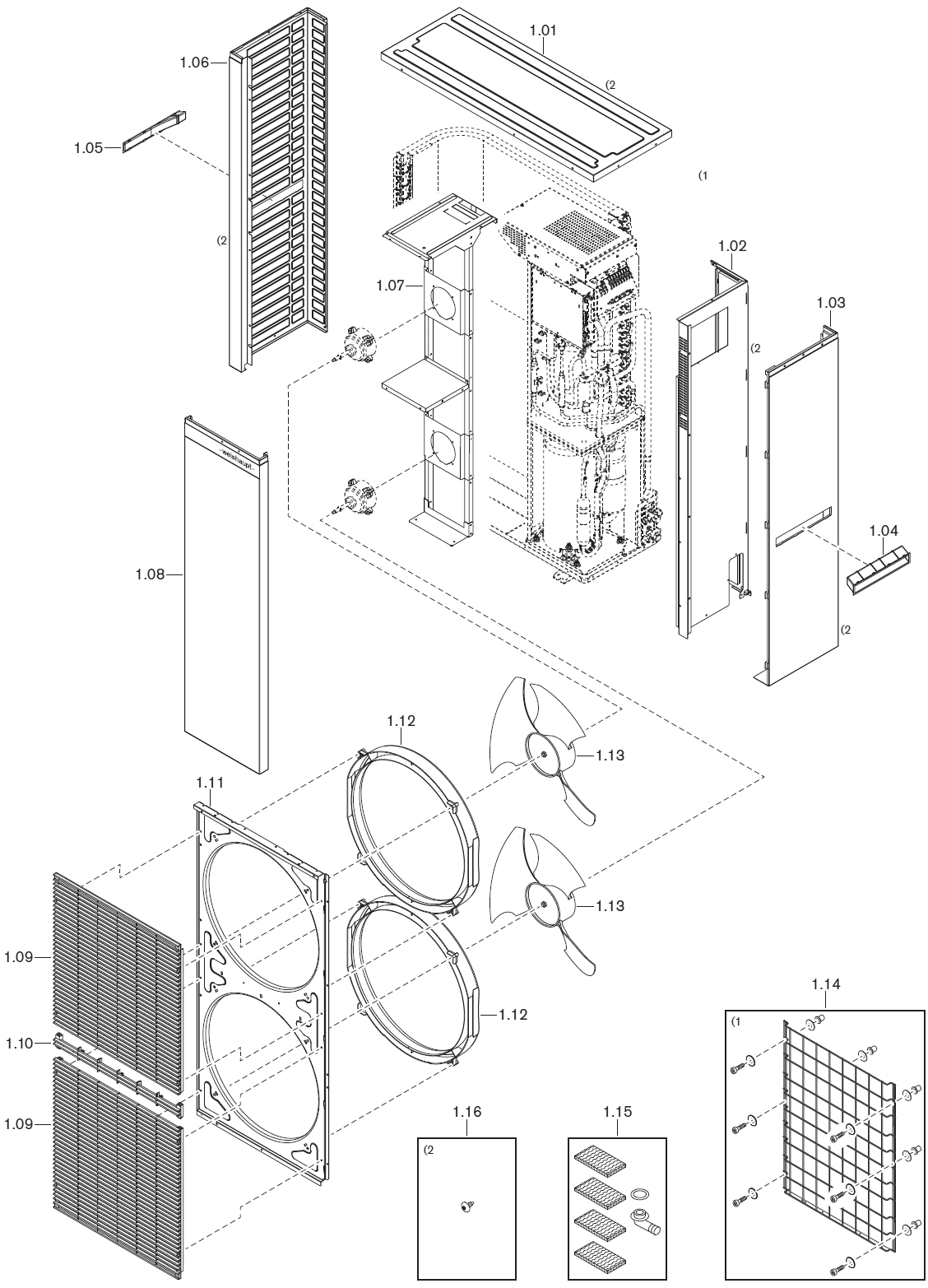

Ersatzteile Weishaupt WSB 12-18 Außeneinheit Bild 1

Pos.	Bezeichnung	Bestell-Nr.
1,01	Gehäusedeckel	503 002 04 842
1,02	Seitenwand
	- WSB 12/15, 1PH	503 002 04 852
	- WSB 12/15/18, 3PH	503 002 04 862
1,03	Serviceabdeckung	503 002 04 962
1,04	Rechter Griff	503 002 04 642
1,05	Linker Griff	503 002 04 652
1,06	Luftgitter Verdampfer	503 002 04 492
1,07	Aufhängung Ventilatormotor
	- 2R WH (WSB 12, WSB 15)	503 002 04 922
	- 3R WH (WSB 18)	503 002 04 932
1,08	Vorderwand Weishaupt Logo
	- WSB 12/15, 1PH	503 002 04 452
	- WSB 12/15/18, 3PH	503 002 04 462
1,09	Luftgitter	503 002 04 472
1,10	Luftgitter Steg	503 002 04 482
1,11	Vorderwand	503 002 04 442
1,12	Düsenring	503 002 00 102
1,13	Ventilatorblatt	503 002 00 172
1,14	Schutzgitter-Set WSB 12/15/18	511 505 05 502
	- Verschraubungs-Set für Schutzgitter	511 504 01 522
1,15	Installationsset	503 002 04 872
1,16	Blechschraube mit Linsenkopf 4,2x10 T20	503 002 04 202

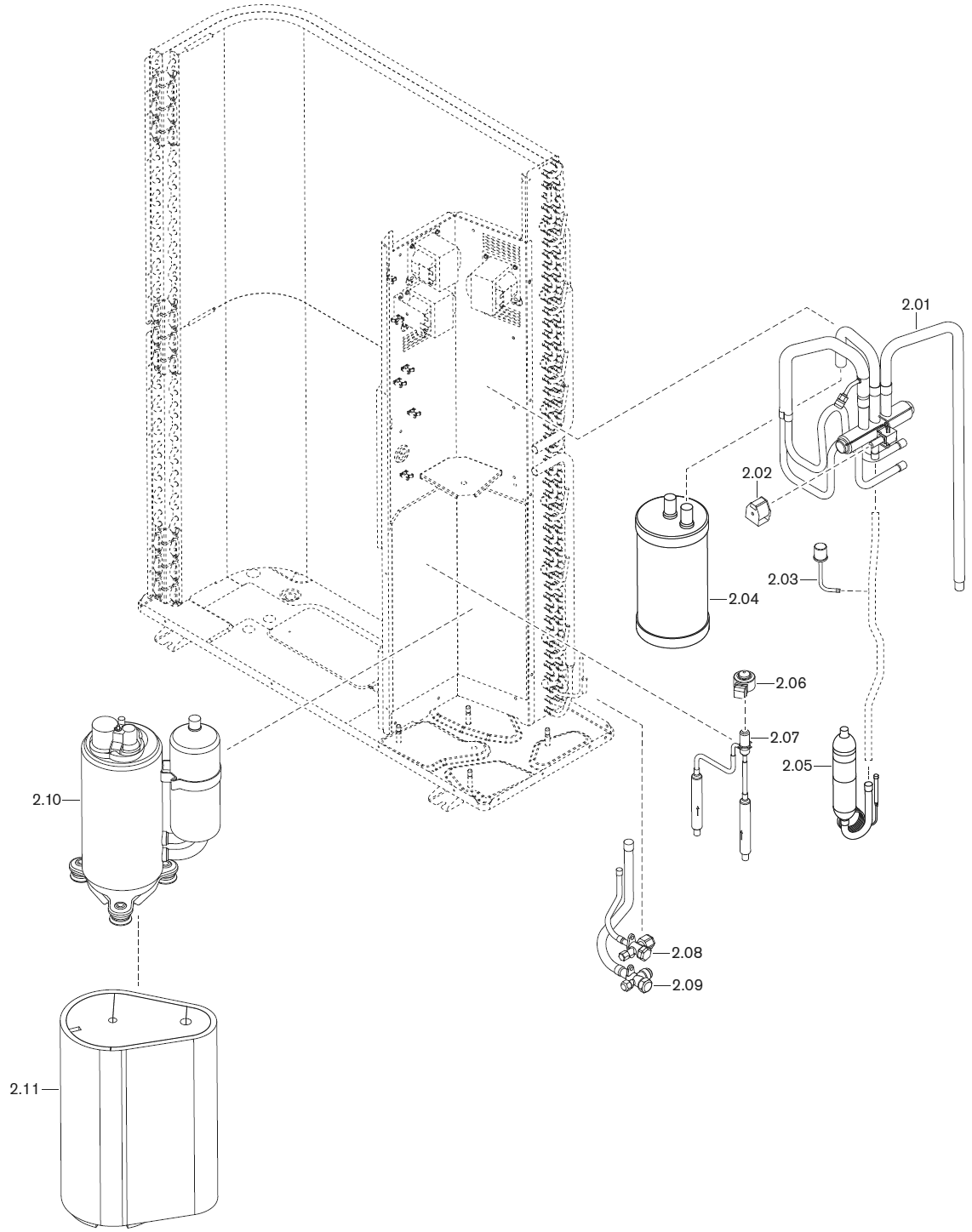

Ersatzteile Weishaupt WSB 12-18 Außeneinheit Bild 2

Pos.	Bezeichnung	Bestell-Nr.
2,01	Vier-Wege-Umschaltventil	503 002 04 942
2,02	Spule Vier-Wege-Umschaltventil	503 002 00 222
2,03	Hochdruckschalter 4.5/3.7 Mpa(g)	503 002 00 782
2,04	Flüssigkeitsabscheider 5" x ⅝"	503 002 04 952
2,05	Ölabscheider	503 002 04 382
2,06	Spule Expansionsventil (700 mm)	503 002 04 292
2,07	Expansionsventil
	- 3PH (WSB 12, WSB 15)	503 002 04 182
	- 1PH (WSB 12, WSB 15) und 3PH (WSB 18)	503 002 04 172
2,08	Serviceventil ⅜"	503 002 00 792
2,09	Serviceventil ⅝"	503 002 04 672
2,10	Verdichter
	- WWP LS10/13-B R-E (WSB 12/15, 1PH)	503 002 04 332
	- WWP LS 10/13/16-B R (WSB 12/15/18, 3PH)	503 002 04 262
2,11	Verdichter-Wärmedämmung
	- WSB 12/15, 1PH	503 002 00 472
	- WSB 12/15/18, 3PH	503 002 00 532

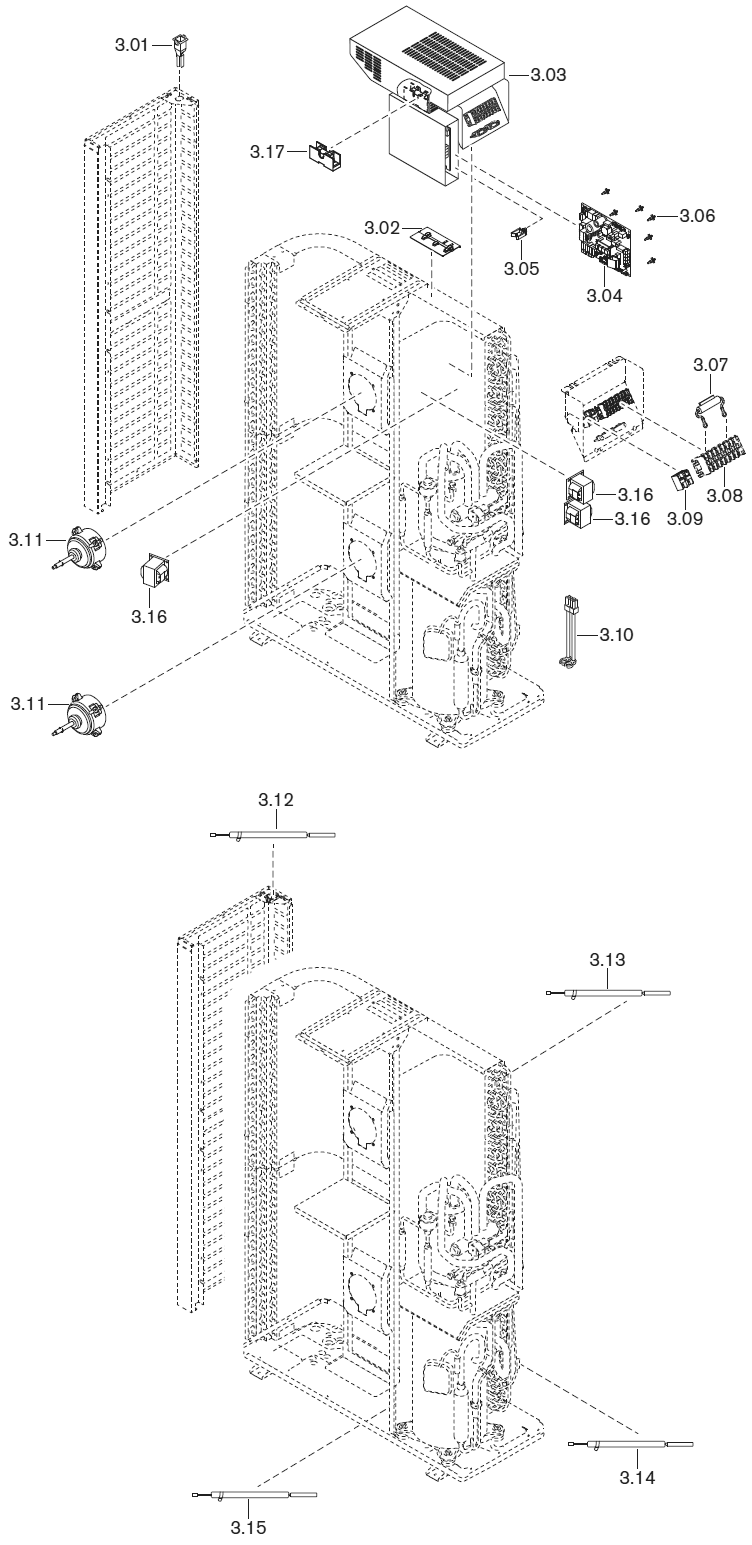

Ersatzteile Weishaupt WSB 12-18 Außeneinheit Bild 3

Pos.	Bezeichnung	Bestell-Nr.
3,01	Halter Luftansaugfühler	503 002 04 712
3,02	Kabelführung Luftansaugfühler	503 002 00 312
3,03	Kontroll-Box (Geräteelektronik)
	- WSB 12/15, 230 V (1PH)	503 002 04 972
	- WSB 12/15/18, 400 V (3PH)	503 002 04 982
3,04	Steuerplatine 1PH / 3PH WSB	503 002 00 822
3,05	Kabelhalter	503 002 04 792
3,06	Abstandhalter LCS-9	503 002 04 772
3,07	Kabelbrücke mit 10A-Sicherung für IDU	503 002 00 582
3,08	Anschlussklemme
	- WSB 12/15, 1PH	503 002 04 272
	- WSB 12/15/18, 3PH	503 002 04 282
3,09	Anschlussblock	503 002 00 192
3,10	Verdichter Anschlussleitung
	- WSB 12/15, 1PH	503 002 00 462
	- WSB 12/15/18, 3PH, mit Stecker	503 002 00 572
	- WSB 12/15/18, 3PH, ohne Stecker	503 002 00 522
3,11	Ventilatormotor	503 002 00 512
3,12	Luftansaugfühler (OAT) 1500 mm	503 002 00 262
3,13	Wärmetauscherfühler AG Mitte (OMT) 1400 mm	503 002 00 432
3,14	Wärmetauscherfühler AG Eintritt (OCT) 1400 mm	503 002 00 232
3,15	Druckgastemperaturfühler (CTT) 1000 mm	503 002 00 242
3,16	Drosselspule
	- 230 V (WSB 12/15, 1PH)	503 002 00 482
	- 400 V (WSB 12/15/18, 3PH)	503 002 00 542
3,17	Sicherungshalter mit Sicherung 40 A	503 002 04 192
